AstroⅡ 是一款集成了增強型8051處理器硬核和FPGA等資源于一體的智能型器件，能夠?qū)崿F(xiàn)完全可定制系統設計和IP保護能力，而且易于使用。內嵌的優化高速RAM使8051處理器硬核具有業界最高的速度、最高的性能，且易用易調試。設計者可以便捷地利用Capital Microelectronics的Primace進行FPGA設計，利用第三方EDA工具Keil TM進行嵌入式設計。基于AstroⅡ的單芯片CAP(Configurable Application Platform)比傳統專屬功能微控制器具有更大的靈活性、比現有使用軟核處理器的FPGA具有更低的成本，能夠?qū)崿F(xiàn)超越現有8051系統性能的極限，極大地拓展基于微控制器系統的性能和應用領域。

　　關鍵特性

　　1.現場可編程門陣列(FPGA)

　?。?）1024個可編程邏輯單元

　?。?）2x9Kbit 可配置雙端口DPRAM存儲器EMB9K

　?。?）1個PLL，8個全局時鐘

　?。?）3.3V LVCMOS/LVTTL I/O，可承受5V輸入

　?。?）最多用戶I/O可達111個

　　2.微控制子系統(MSS)

　?。?）兼容標準8051的指令系統

　?。?）12倍于標準8051的MIPS，頻率最高可達150MHz

　?。?）32KByte單端口存儲器SPRAM+4KByte雙端口DPRAM

　　（4）片上調試系統OCDS，支持JTAG在線調試

　?。?）3個16定時時器

　　（6）1個16位硬件看門狗

　?。?）1個I2C接口

　?。?）1個SPI接口

　?。?）2個全雙工異步串行接口

　　（10）基于MSS的在系統編程、在系統多配置、在系統在線更新

　　3.配置與保護

　　（1）支持JTAG、AS、PS多種配置模式

　?。?）支持多映像配置

　?。?）配置文件數據加密

　　（4）基于密鑰的SPI操作保護

　?。?）FPGA和8051程序保護

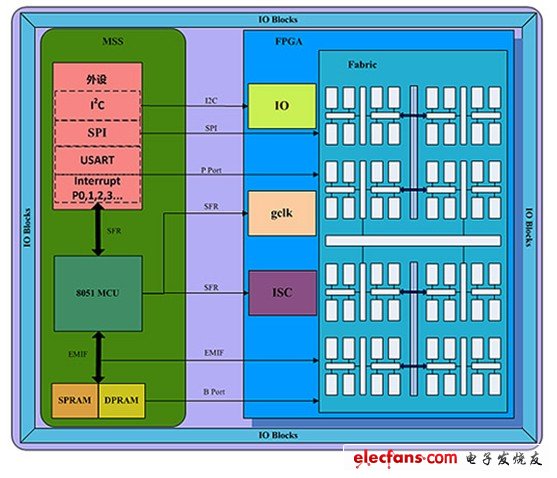

　　AstroII功能圖
