兩個月前，英特爾(Intel)高層MarkBohr指“無晶圓廠經營模式快不行了”的說法，引發不少熱烈討論;以下這篇由顧問機構InternationalBusinessStrategies(IBS)執行長HandelJones所撰寫的分析文章，或許可以提供一些反駁論點。

　　目前半導體產業面臨的挑戰究竟有哪些?

　　1.28奈米制程節點的參數良率尚未到達預期水準：

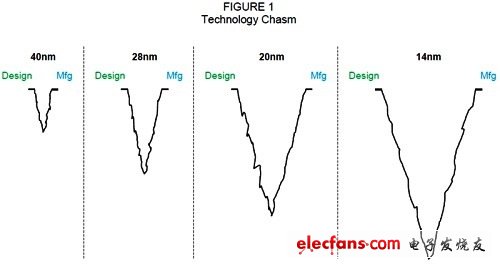

　　在28奈米節點，包括隨機摻雜擾動(randomdopantfluctuations)、線寬、線間距變動，以及導孔電阻值(viaresistance)等會影響RC相關時序的種種問題，為目標規格帶來不可預知且低落的參數良率。這種制程變異帶來不斷增加的漏電、功耗與良率等沖擊，而晶圓代工業者與無晶圓廠晶片供應商所面臨的挑戰如下圖所示。

　　為了弭平圖中所示的鴻溝，晶圓代工廠的制程技術團隊與無晶圓廠晶片供應商設計團隊之間，需要有一個IDM形式的溝通介面。大型無晶圓廠晶片業者與晶圓代工廠，具備建立該種介面的財源，也能合作解決問題;但是較小型的廠商將會面臨財務挑戰。不過關鍵是，誰應該負責建立那種IDM形式的溝通規則，并支付所需成本?是無晶圓廠業者、晶圓代工廠，還是兩邊都要負擔?看來其中有很多都是需要雙方共享的。

　　半導體制程演進過程中，晶圓代??工廠與無晶圓廠業者之間的技術鴻溝越來越深

?

　　2.要成為晶圓代工產業龍頭，所需支出的資本越來越高：

　　臺積電(TSMC)的2012年資本支出為80億美元，也就是每1萬片晶圓需要10億美元成本，以因應每月8萬片晶圓的28奈米與20奈米制程額外產能。三星(Samsung)的非記憶體業務2012年資本支出金額也在80億美元左右(官方公布為65億美元)，大約也是供應每月8萬片的額外產能。

　　Globalfoundries則是正在提升Malta晶圓廠的產出，計劃在目前Dresden晶圓廠每月8萬片晶圓產能之外，再增加每月3萬片晶圓的額外產能。至于聯電(UMC)，其2012年資本支出金額為20億美元，并宣布其Fab12廠將籌資80億美元。只有很少數的半導體廠商有能力在14奈米節點投資更大產能所需的成本，因此無晶圓廠晶片供應商也會去選擇最佳的合作對象。

　　3.隨著晶片微縮，制程技術復??雜度也更高：

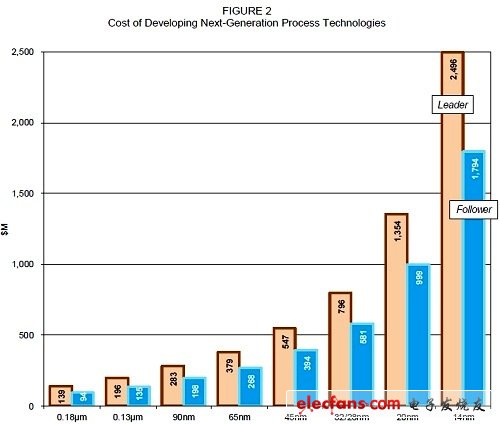

　　無論是對IDM廠商或是晶圓代工業者來說一個很大的問題是，隨著晶片微縮，開發先進制程技術的成本也越來越高，如下方圖所示。在20奈米節點，主要的成本來自于bulkCMOS技術，但到了14奈米節點則是FinFET(已知英特爾在22奈米節點就使用FinFET)。

?
