優勢和特點

• 3000:1 True Color PWM^? 調光
• 寬輸入電壓范圍：6V 至 100V
• 輸出電壓高達 100V
• 恒定電流和恒定電壓調節
• 100mV 高端電流檢測
• 可以采用升壓、降壓模式、降壓-升壓模式、SEPIC 或反激式拓?fù)浣Y(jié)構來驅動 LED
• 可調頻率范圍：100kHz 至 1MHz
• 開路 LED 保護
• 具遲滯的可編程欠壓閉鎖
• 改善的開路 LED 狀態引腳 (LT3756-2)
• 頻率同步 (LT3756-1)
• PWM 斷接開關驅動器
• CTRL 引腳提供模擬調光功能
• 低停機電流：<1μA
• 可編程軟起動

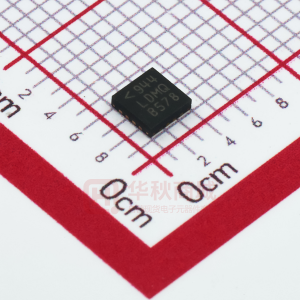

• 耐熱性能增強型 16 引腳 QFN (3mm x 3mm) 和 MSOP 封裝

產品詳情

LT^?3756、LT3756-1和 LT3756-2 是 DC/DC 控制器，專為充當一個用于驅動高電流 LED 的恒定電流源而設計。它們從一個內部已調 7.15V 電源來驅動一個低端外部 N 溝道功率 MOSFET。固定頻率、電流模式架構在一個很寬的電源和輸出電壓范圍內實現了穩定操作。一個參考于地電壓 FB 引腳用作多個 LED 保護功能電路的輸入，而且還使轉換器能夠起一個恒定電壓源的作用。一個頻率調節引腳允許用戶在 100kHz 至 1MHz 的范圍內設置頻率，旨在優化效率、性能或外部元件尺寸。

LT3756/LT3756-1/LT3756-2 在 LED 串的高端檢測輸出電流。高端電流檢測是用于驅動 LED 的最靈活方案，允許采用升壓、降壓模式或降壓-升壓模式配置。PWM 輸入提供了高達 3000:1 的 LED 調光比，而 CTRL 輸入則提供了額外的模擬調光能力。

應用

• 高功率 LED 應用
• 電流限制的恒定電壓應用
• 電池充電

?

方框圖
