一、概述

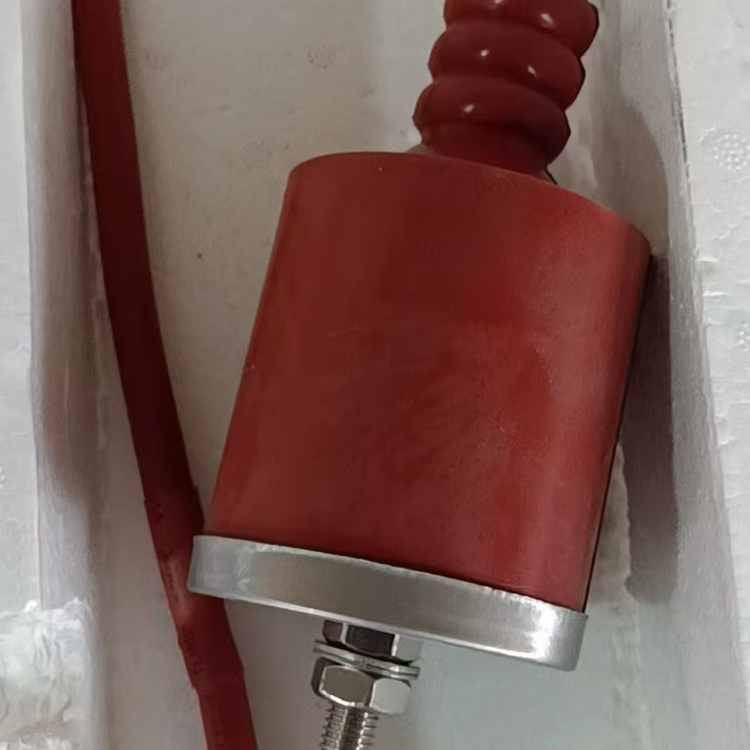

為保障電力系統電纜運行特點、保證電力網絡的安全運行，保定奧卓電氣設備制造有限公司研發生產的AZ－BHQ電纜護層保護器，用來保護電纜的金屬護層免受各種過電壓的危害的一種保護裝置?？蓮V泛應用于35kV大截面電力電纜和66kV、110kV及以上電壓等級的單芯電力電纜線路中。
二、功能介紹
1、電纜護層保護器安裝在電纜金屬護層與地之間，正常情況下，通過保護器的電流很小，是微安級；當電纜護層出現過電壓時，保護器迅速投入運行，泄放電纜護層上的電荷，保護電纜安全運行。
2、電纜護層保護器采用ZnO壓敏電阻作為保護元件，無串聯間隙，保護特性好，具有優良的非線性伏安特性曲線。既具有瓷套式金屬氧化物避雷器的優點，還具有電氣絕緣性能好、介電強度高、抗漏痕、抗電蝕、耐熱、耐寒、耐老化、防爆等優點及良好的化學穩定性、憎水性、密封性。

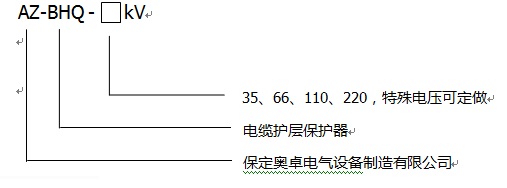

三、型號說明
四、適用條件
1、環境溫度：-40℃～+60℃；
2、系統頻率：50Hz，60Hz；
3、海拔高度：不大于4000m；
4、環境濕度：最大濕度85%，表面無凝露；
5、大氣條件：大氣中無嚴重污穢及浸蝕性介質；
6、長期施加的工頻電壓不得超過保護器持續運行電壓。
五、技術數據
產品 型號 | 適用電纜系統電壓 KV | 額定電壓（有效值）KV | 持續運行電壓（有效值）KV | 8/20μs標稱放電電流KA | 直流參考電壓UmA KV | 0.75UmA下的漏電電流μA | 標稱放電流下的殘壓（峰值）KV | 2ms方波電流 A | 4/10μs大電流沖擊耐受值 KA |
BHQ-35 | 0-35KV | 2.8 | 2.2 | 5 | ≥4.0 | ≤ 30 | ≤ 7 | 200 | 65 |
BHQ-66 | 66KV | 3 | 2.4 | 5 | ≥4.0 | ≤ 30 | ≤ 7 | 400 | 100 |
BHQ-110 | 110KV | 3.6 | 2.8 | 10 | ≥5.8 | ≤ 30 | ≤ 10 | 400 | 100 |
BHQ-220 | 220KV | 4 | 3.2 | 10 | ≥5.8 | ≤ 30 | ≤ 10 | 600 | 100 |
六、使用須知
1、AZ-BHQ系列電纜護層保護器是保護電纜護層的專用裝置，避免雷擊及感應過電壓對電纜護層的危害。
2、保護器并接于高壓電纜護層與地之間，用螺栓和電纜護層連接，保護器即投入使用。安裝時，高壓出線端端部引線拉力不應大于145N。連接導線的絕緣水平不應低于所保護電纜外護層絕緣水平，且連接回路應盡可能短。裝置須可靠接地。
3、作為可選項，本品可增設動作計數器。用戶可根據需要選用，在訂貨時指明。
4、保護器外形與安裝尺寸以實際貨物為準。
5、保護器投入運行1年之后，應做預防性試驗。
七、訂貨須知
1、電纜的額定電壓等級，電纜具體性能參數或者對保護器具體性能要求訂貨時應注明。
2、訂貨數量及交貨時間。
3、如用戶有特殊要求應在訂貨時提出。
