HY5WZ-51/134 是35kV 電力系統專用的電站型復合外套氧化鋅避雷器，核心作用是限制雷電與操作過電壓，保護變壓器、開關柜等主設備絕緣，是 35kV 變電站、電廠、新能源場站的標準過電壓防護設備。
一、型號含義（HY5WZ-51/134）
- H：復合外套（硅橡膠）
- Y：氧化鋅（ZnO）電阻片
- 5：標稱放電電流等級（5kA，8/20μs）
- W：無間隙（無串聯放電間隙）
- Z：電站型（適用于變電站、發電廠）
- 51：避雷器額定電壓（kV，有效值）
- 134：雷電沖擊殘壓（kV，峰值，8/20μs）
二、核心技術參數（35kV 系統）
| 參數項 | 數值 | 說明 |
|---|---|---|
| 系統標稱電壓 | 35 kV | 適用電網電壓等級 |
| 避雷器額定電壓 Ur? | 51 kV | 長期允許工頻電壓 |
| 持續運行電壓 Uc? | 41 kV | 正常運行最高相電壓 |
| 標稱放電電流 In? | 5 kA | 8/20μs 標準雷電波 |
| 雷電沖擊殘壓 Ures? | ≤ 134 kV | 5kA 下殘壓（保護水平） |
| 直流 1mA 參考電壓 | ≥ 73 kV | 性能劣化判斷基準 |
| 2ms 方波通流容量 | 200 A | 吸收操作過電壓能力 |
| 工頻耐受電壓 | 100 kV（有效值） | 短時耐壓能力 |
| 污穢等級 | Ⅳ 級 | 爬電比距≥25mm/kV |
| 溫度范圍 | -40℃ ~ +70℃ | 戶外適用環境 |
| 響應時間 | < 25 ns | 納秒級快速響應 |
三、工作原理（非線性伏安特性）
- 正常運行：系統電壓≤41kV，氧化鋅電阻片呈高阻態，泄漏電流僅微安級，近乎開路，不影響系統運行。
- 過電壓來襲：雷電 / 操作過電壓超過動作閾值，電阻片電阻驟降，迅速泄放沖擊電流，將電壓鉗位在134kV 以下，保護設備絕緣。
- 過電壓消失：電壓回落，電阻片自動恢復高阻，無工頻續流，無需滅弧，自動復位。

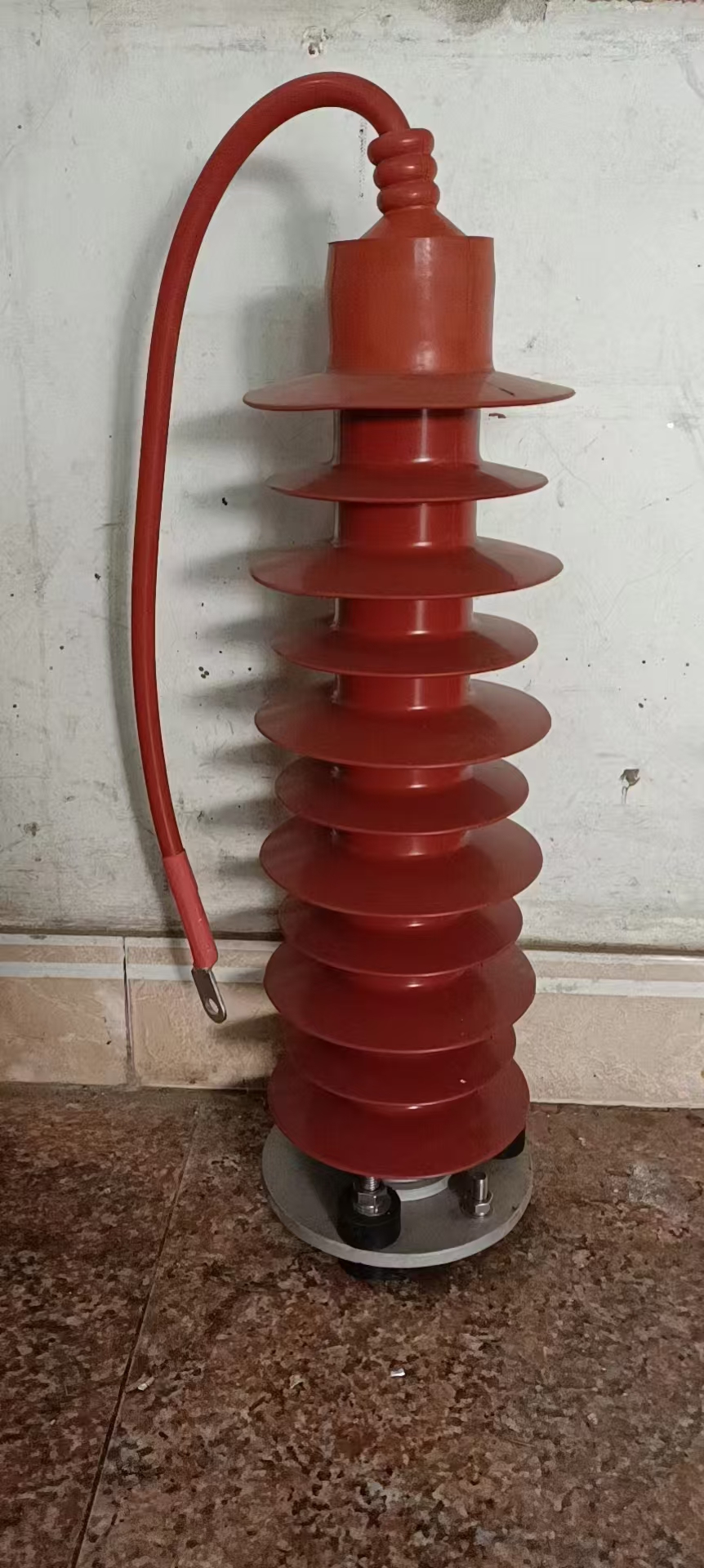

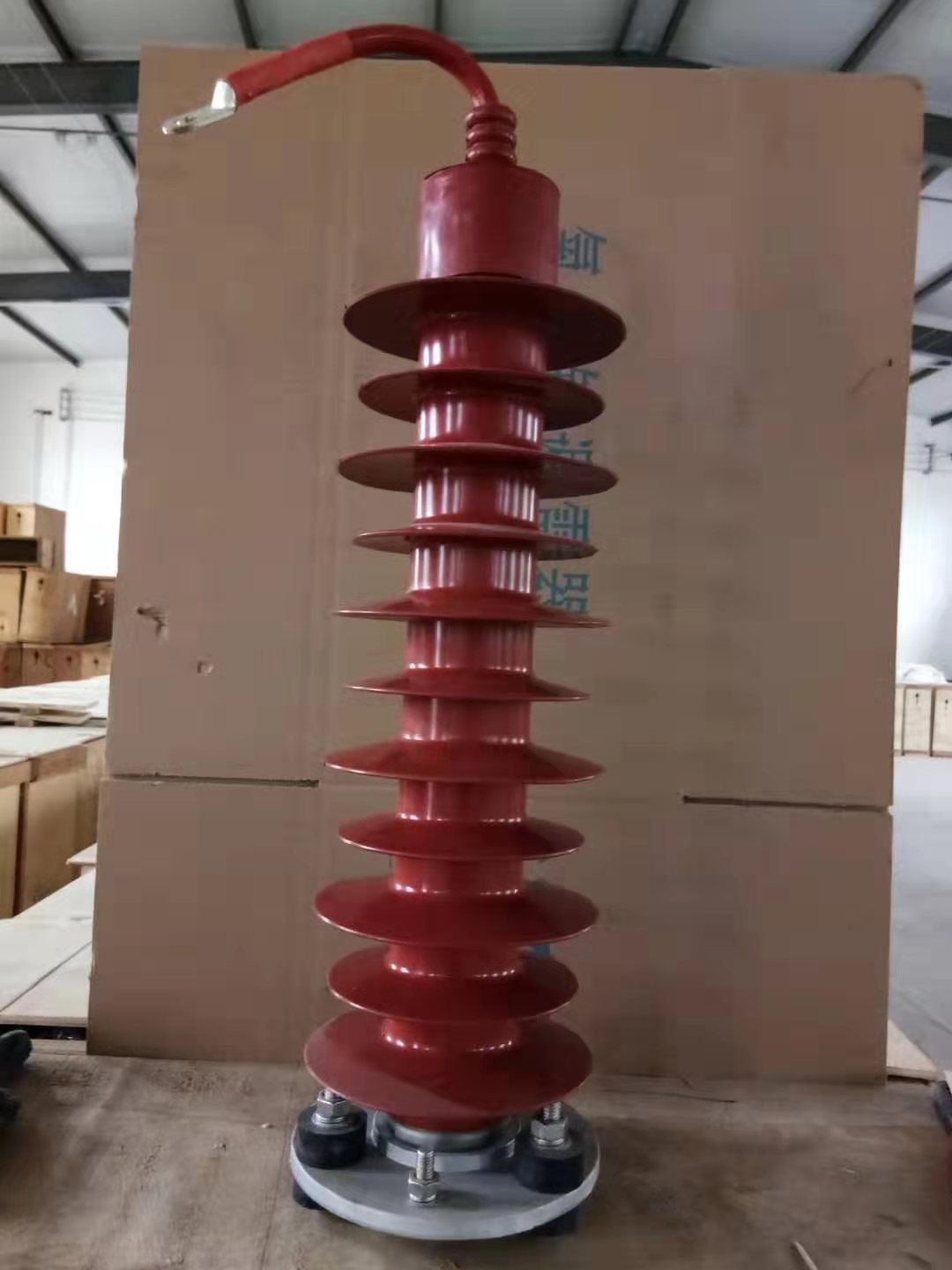

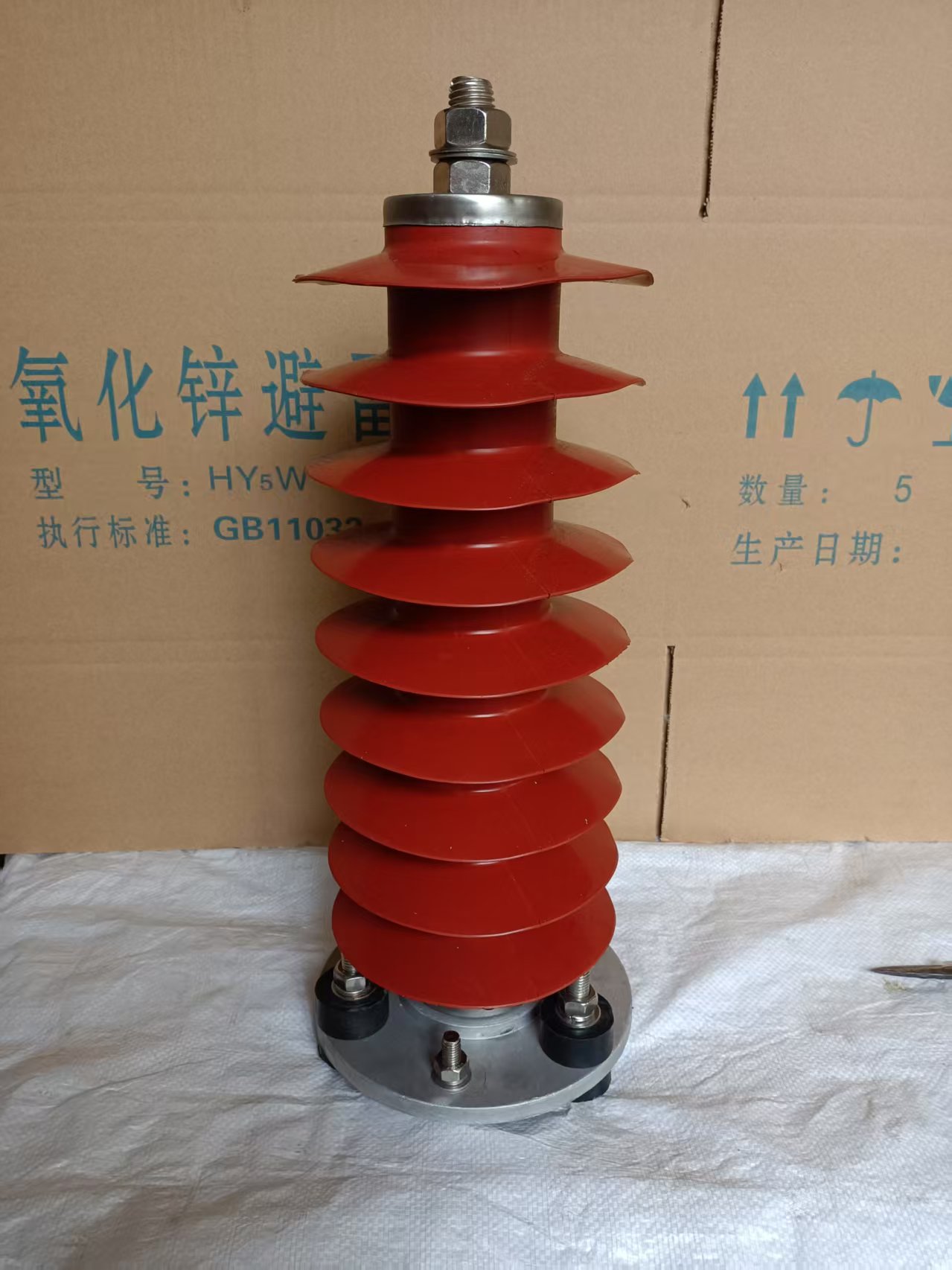

四、結構組成（復合外套型）
- 芯體：多片（約 13 片）氧化鋅電阻片疊裝，液壓一體成型，無氣隙、密封可靠。
- 外套：硅橡膠復合外套，傘裙結構，增水性好、耐污、耐候、重量輕、防爆無碎片。
- 端部：上端接線柱（Φ16mm），下端熱鍍鋅雙片底座（4mm 厚），安裝穩固。
- 密封：整體模壓、充干燥氮?dú)?/ 硅膠，IP67 防護，防潮、防凝露。
- 安全設計：內置壓力釋放 / 防爆結構，故障時安全泄壓，避免飛濺傷人。
五、性能優勢
- 保護特性優異：殘壓低（134kV）、響應快（<25ns）、陡波響應好，無放電分散性，保護裕度高。
- 無續流、免維護：無間隙、無電弧、無滅弧需求，運行中僅需監測泄漏電流。
- 環境適應性強：硅橡膠外套耐污、耐腐蝕、抗老化，適合重污穢、沿海、工業污染區。
- 安全可靠：防爆、抗震、密封好，體積小、重量輕，安裝靈活（戶外 / 戶內、開關柜內均可）。
- 通流容量大：可吸收多次雷電與操作過電壓，壽命長。
六、典型應用場景
- 35kV 變電站（主變、母線、出線）
- 發電廠廠用電系統
- 工礦企業 35kV 供電系統
- 風電、光伏等新能源 35kV 匯集站
- 35kV 架空線路、電纜線路保護
七、安裝與運行要點
- 安裝：垂直 / 傾斜安裝，底座可靠接地，接線牢固，避免機械應力。
- 監測：定期測泄漏電流（阻性分量）、紅外測溫，檢查外套有無破損、閃絡痕跡。
- 維護：污穢區定期清掃；異常發熱 / 泄漏電流增大時，立即停電更換。
- 安全：運行中嚴禁觸摸；檢修必須先放電、驗電、接地。
八、與傳統碳化硅避雷器對比
| 特性 | HY5WZ-51/134（氧化鋅） | 碳化硅避雷器 |
|---|---|---|
| 結構 | 無間隙 | 有串聯間隙 |
| 響應速度 | 納秒級 | 微秒級 |
| 殘壓 | 低（134kV） | 高 |
| 續流 | 無 | 有，需滅弧 |
| 保護范圍 | 雷電 + 操作 + 工頻過電壓 | 主要雷電過電壓 |
| 維護 | 極少 | 需定期檢修間隙 |
| 壽命 | 長 | 較短 |
HY5WZ-51/134 憑借無間隙、低殘壓、快響應、免維護的特點，已成為 35kV 系統過電壓保護的主流選擇，尤其適合對可靠性要求高的電站與新能源場景。
