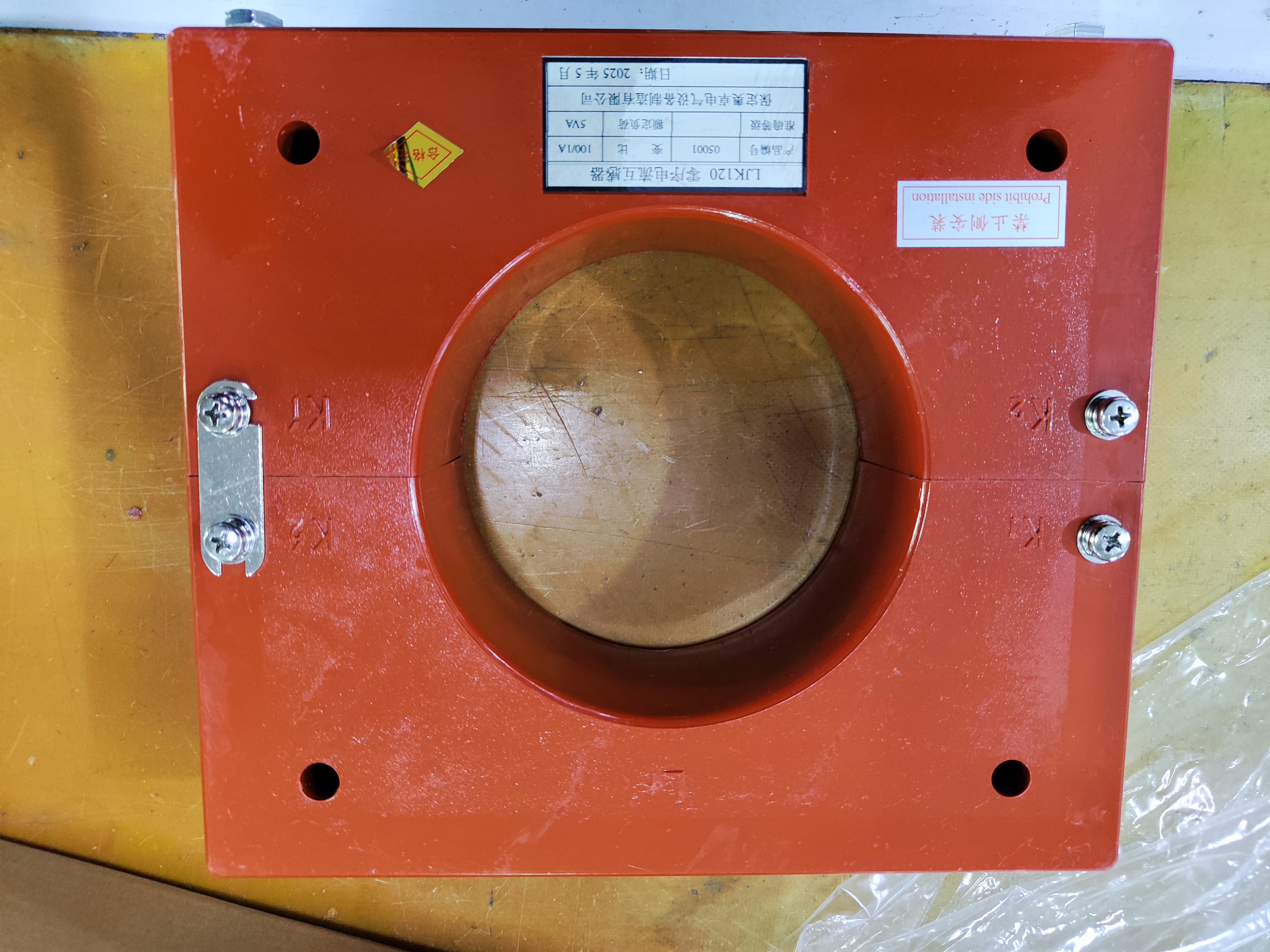

AZ-LJ(X)K系列、孔徑φ40mm～φ300mm的零序電流互感器(電纜型)，用于電力系統產生零序接地電流時與繼電保護裝置或信號裝置配合使用，使裝置元件動作實現保護或監控?；ジ衅鞑捎肁BS工程塑料外殼，全密封樹脂澆注而成，外形美觀、安裝方便、節省安裝空間。

 有各種容量、變比、準確限值系數的高精度零序電流互感器，產品分整體式和組合式兩類，規格品種多，可適應各種保護裝置的需要，和電力系統各種運行方式。

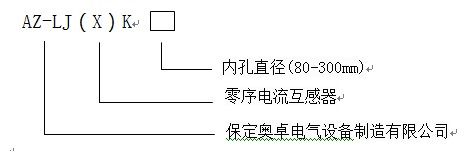

二、型號說明

注：LJ-整體式；LJK-方形開口； LXK-圓形開口

三、使用條件

1、環境溫度： －10℃~60℃ ,日平均氣溫不超過+40℃；
2、海拔不超過3000m (高原使用時定貨 時要注明)；
3、相對濕度 < 85％；

4、周圍介質無導電塵埃與導電金屬或使絕緣損壞的腐蝕性氣體、霉菌等。

四、安裝

1、整體式零序電流互感器要在敷設電纜前進行安裝，電纜安裝時穿過互感器。

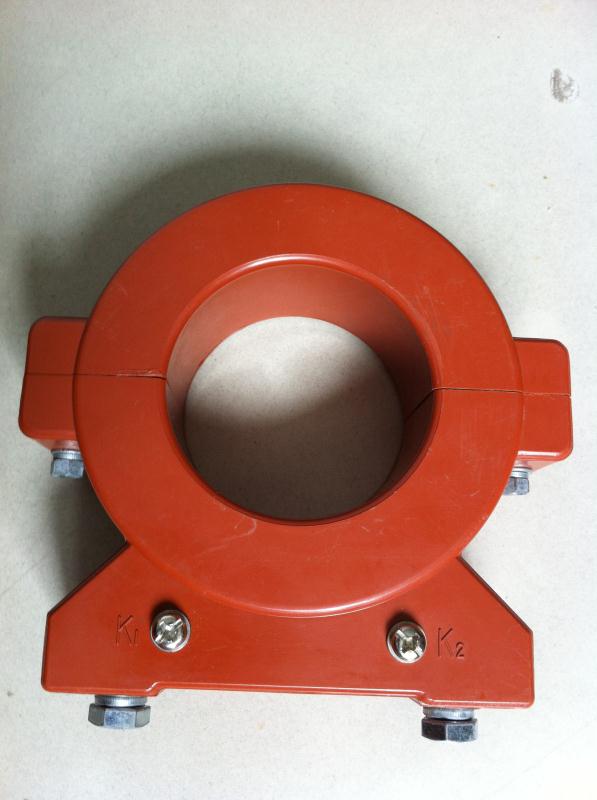

2、開口式互感器安裝可以隨時進行，具體安裝方法如下：

(1)拆下互感器“ K1 ”、“ K2 ”的聯接壓片。
(2)將互感器頂部兩條內六角螺栓松開拆下，互感器分成兩部分。
(3)將互感器套在電纜上，把兩個接觸面擦干凈，涂上一層防銹油，對好互感器兩部分然后擰上內六角螺栓，互感器兩部分要對齊以免影響性能。

(4)將聯接片固定在“ K1 ”、“ K2 ”上。
(5)同一個開口式互感器上下兩部分不可與其他互感器互換。

五、定制

由于電力系統的自動控制設備的更新?lián)Q代速度加快，運行方式多種多樣，各類型的保護及裝置層出不窮。并且大量的進口保護裝置及設備所需配置的零序電流互感器種類眾多，我公司可根據用戶需要，設計生產各種非標零序電流互感器和各種孔徑的互感器以及其它配套保護裝置所需的電流變送傳感器。

六、定貨時請說明

1、產品型號、內孔直徑，使用安裝方式。
2、一次零序電流，二次電流（或電流比）。
3、二次負荷容量或負載阻抗。
4、準確限值系數、準確級（如果需要）。

5、可以提供LJK40－240孔徑的圓形零序電流互感器。

七、現場電纜與互感器規格選擇參數

八、外形及安裝尺寸

　表1　AZ-LJK系列外形安裝尺寸

表二 AZ-LXK系列外型安裝尺寸
