型號介紹

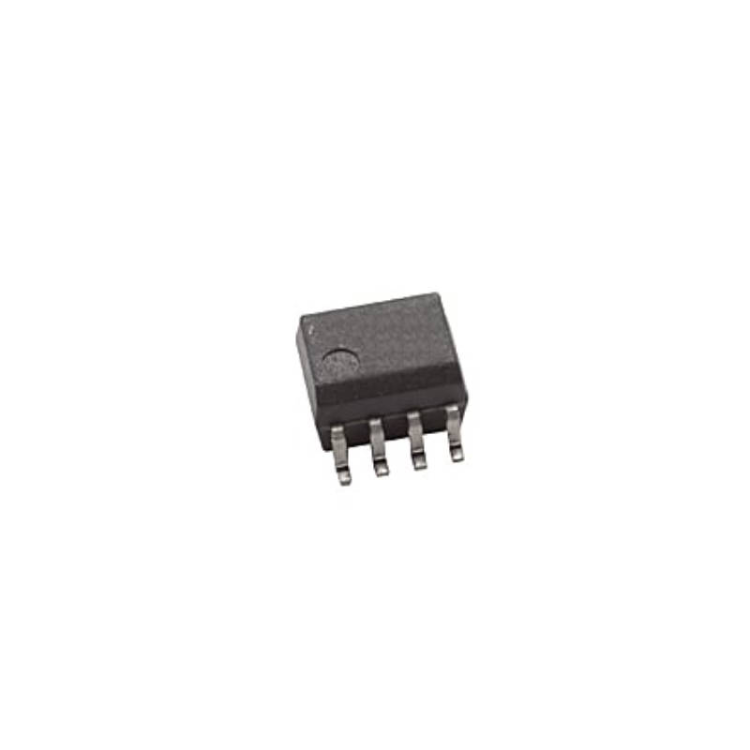

今天我要向大家介紹的是 Broadcom 的光電耦合器——HCPL-0314-000E。它的內部由一個GaAsP發光二極管與一個帶有功率輸出級的集成光電探測器電路光耦合而成。這種設計在輸入端和輸出端之間提供了可靠的電氣隔離，并通過采用帶法拉第屏蔽層的探測器IC，有效去除了敏感IC電路中的電容耦合干擾，實現了出色的抗共模瞬態能力。該器件的高工作電壓范圍和充沛的電流輸出能力，使其非常適合直接驅動中小功率IGBT和功率MOSFET。
主要特性
寬電源電壓 VCC：10 V 至 30 V
低靜態驅動電流：最高 3 mA（可自舉）
大峰值輸出電流：最小 0.4 A 峰值輸出電流
高速傳輸：最大 0.7 μs 傳播延遲（-40°C 至 100°C 全溫范圍）
超高共模抑制：最小 25 kV/μs 共模瞬態抗擾度（VCM = 1 kV 時）
低輸出低電平：最大 1.0 V 的 VOL，有助于消除負向IGBT柵極驅動需求
工作溫度范圍寬：-40°C 至 +100°C
高隔離耐壓：輸入輸出瞬間耐壓高達 3750 Vrms（符合UL1577認證）
應用
隔離IGBT/功率MOSFET柵極驅動
交流和無刷直流電機驅動
家用電器逆變器
工業逆變器
開關電源（SMPS）
