簡介

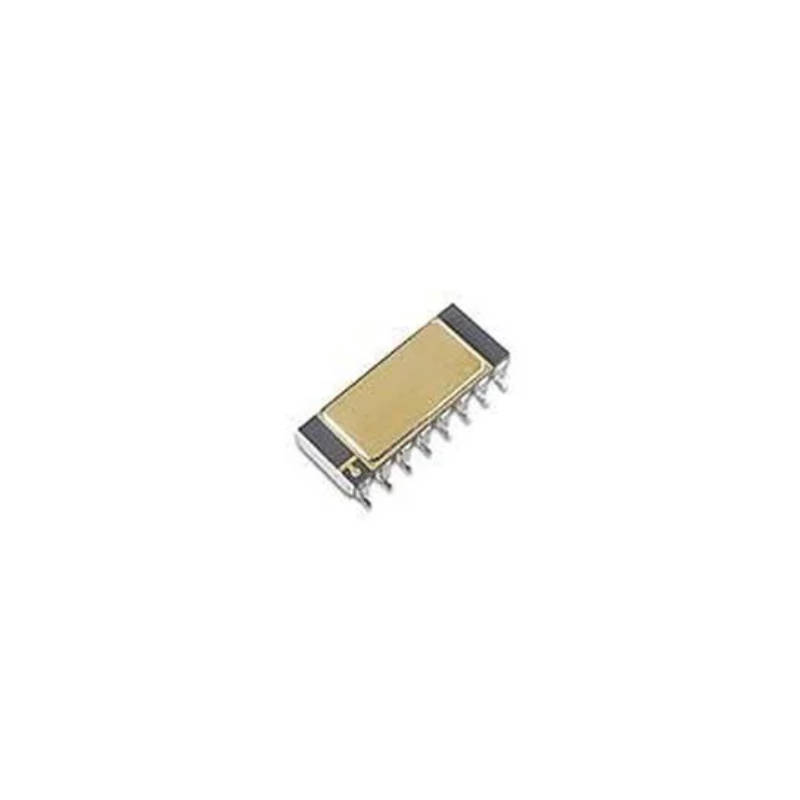

今天我要向大家介紹的是 Broadcom 的光耦合器——5962-8767901TA。這是一款采用16引腳DIP封裝、具備獨立通道（無公共VCC和地）的雙通道氣密封裝高速晶體管輸出光耦合器。它內部集成了 GaAsP 發光二極管，通過光學耦合到集成光子探測器，并采用獨立的光電二極管和輸出晶體管集電極連接設計，有效降低了基極-集電極電容，使速度比傳統光晶體管耦合器提升高達100倍。這種精巧的設計賦予了它在高可靠系統領域應用的卓越能力——既實現了典型 9 MHz 的寬帶寬和 400 kb/s 的高速傳輸，又具備高達 1000 V/μs 的共模瞬態抗擾度。
主要特性
雙通道設計
通道隔離設計（獨立的VCC和GND引腳）
高速：典型值 400 kb/s
9-MHz 帶寬
高共模抑制：典型值 1000 V/μs
1500 Vdc 耐受測試電壓
開路集電極晶體管輸出
VCC 供電范圍寬：2V 至 18V
高抗輻射能力
應用
高可靠性系統
車輛指揮、控制、生命關鍵系統
線路接收器
開關電源
電壓電平轉換
模擬信號接地隔離
隔離輸入線路接收器
隔離輸出線路驅動器
邏輯接地隔離
惡劣的工業環境
測試設備系統的隔離
相關型號
5962-8767901UA
5962-8767901UC
5962-8767902PA
5962-8767902PC
5962-8767902YA
5962-8767902YC
5962-87679032A
5962-8767904FC
5962-8767905KEA
5962-8767905KEC
5962-8767905KTA
5962-8767905KUA
5962-8767905KUC
5962-8767906KPA
5962-8767906KPC
