簡介

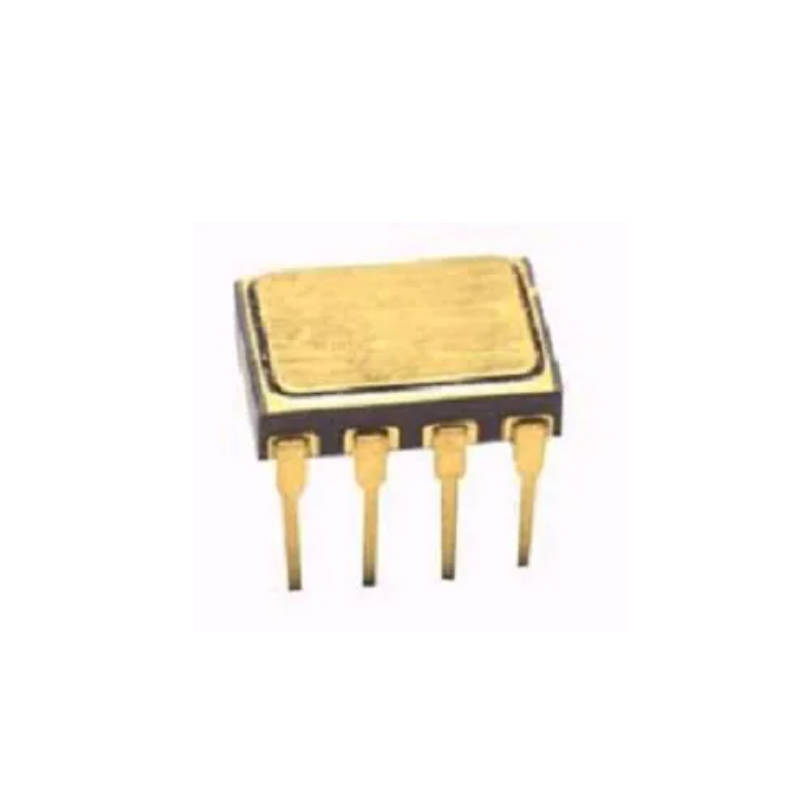

      今天我要向大家介紹的是 Broadcom 的光耦合器——ACPL-5630L。它由一顆 GaAsP（鎵砷磷）發光二極管擔當“信使”，通過光信號，將電信號傳遞給另一側的集成高速光子探測器。這并非普通的光耦合，其輸出端采用了開路集電極肖特基鉗位晶體管，這種精巧的設計賦予了它在處理信號時的獨特能力——既保持了高速響應，又實現了邏輯門的功能。

主要特性
低功耗與低壓兼容：專為 3.3V 電源電壓設計，兼容 TTL 電路。
高速傳輸性能：典型數據傳輸速率高達 10 Mbd，傳播延遲時間典型值為 43ns（低電平輸出）和 54ns（高電平輸出）。
高共模抑制（CMR）：內部屏蔽設計提供極高的共模瞬態抗擾度，典型值超過 10,000 V/μs。
高可靠性氣密封裝：提供 8 引腳 DIP、16 引腳 DIP 和 16 引腳扁平封裝等多種氣密封裝配置，符合 QML-38534 標準。
寬溫度范圍與高隔離：性能保證覆蓋 -55°C 至 +125°C 的軍用溫度范圍，提供 1500 Vdc 的隔離耐壓測試。

應用
高可靠性系統
交通、醫療和生命關鍵系統
線路接收器
電壓電平轉換
隔離輸入線路接收器
隔離輸出線路驅動器
邏輯接地隔離
惡劣的工業環境
計算機、通信和測試設備系統的隔離

相關型號
ACPL-5630L-100
ACPL-6650L
HCPL-1930
HCPL-1930#100
HCPL-5200#100
HCPL-5230#100
HCPL-5400#100
HCPL-5430#100
HCPL-5500
HCPL-5500#100
HCPL-5530#100
HCPL-5600
HCPL-5600#100
HCPL-5630
HCPL-5630#100
