簡介

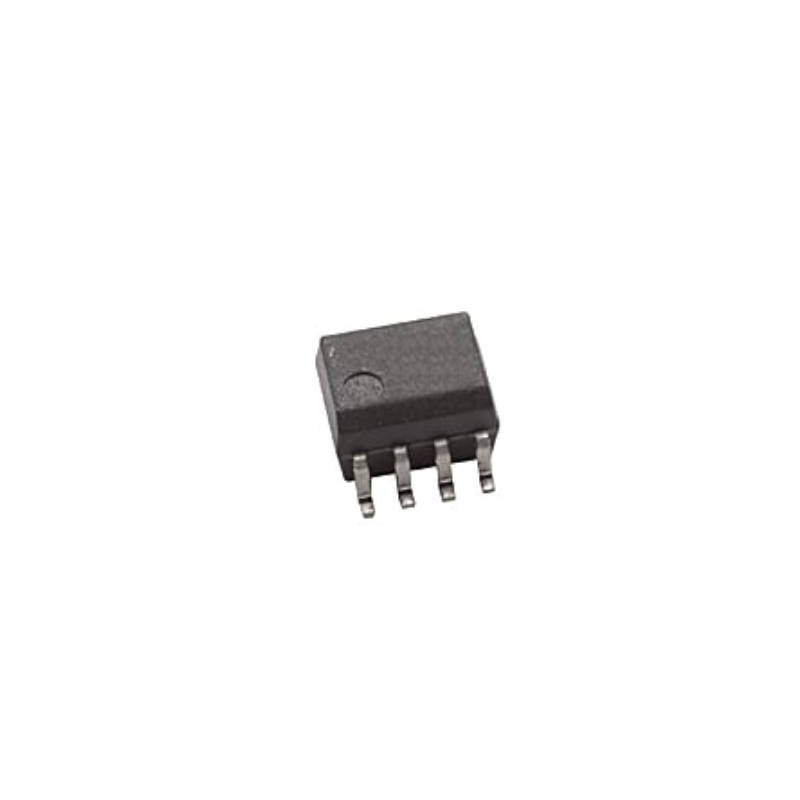

今天我要向大家介紹的是 Broadcom 的光耦合器——HCPL-0661。該器件是一款高速 TTL 兼容的光耦合器，內部由一顆 GaAsP（鎵砷磷）發光二極管和一顆集成高增益光探測器組成。單通道產品提供輸出使能（選通）引腳，輸出端采用開路集電極肖特基鉗位晶體管設計。其內部集成的法拉第屏蔽層提供了高達 15,000 V/μs 的最小共模瞬態抗擾度保證。該器件提供了最大的交流與直流電路隔離，同時實現 TTL 兼容性，其交直流工作參數在 -40°C 至 +85°C 的工業溫度范圍內均有保證，是高速邏輯接口、輸入/輸出緩沖及極高接地或感應噪聲環境下的理想選擇。
主要特性
高共模抑制（CMR）：在 VCM = 1 kV 時，最小共模瞬態抗擾度高達 15,000 V/μs。
高速傳輸：典型數據速率為 10 MBd。
低輸入電流：輸入導通電流低至 5 mA。
TTL/LSTTL 兼容：輸出可直接驅動 5 個 TTL 負載。
封裝靈活：提供 8 引腳 DIP、SOIC-8 及寬體封裝選項。
可選通輸出：?jiǎn)瓮ǖ喇a(chǎn)品具備選通功能。
應用
隔離線路接收器
計算機外設接口
微處理器系統接口
A/D、D/A 轉換的數字隔離
開關電源
儀器輸入/輸出隔離
消除接地環路
脈沖變壓器替代方案
電機驅動中的功率晶體管隔離
高速邏輯系統隔離
