英集芯 IP5356H_G3 是一款支持高壓 SCP/PD3.0 等全協議，且集成 USB2.0 智能監測功能的移動電源 SOC，能為移動電源及相關便攜設備提供高效、智能的電源管理解決方案。

一、核心特性
1、多接口快充支持
輸出接口：USB-A1、USB-C（DFP，支持雙向快充）、USB-A2（可選）
輸入接口：USB-B（支持5V@2A輸入）
雙向接口：USB-C（集成DRP協議，支持輸入/輸出快充）
2、全協議兼容性
輸入/輸出協議：FCP、AFC、PD（PD2.0/PD3.0）
輸出協議：QC2.0/QC3.0、SCP（高壓支持）、PPS（3.3V~11V，20mV步進）
兼容性：BC1.2、Apple、三星手機快充
3、PD協議深度集成
輸入支持：5V/9V/12V電壓檔位
輸出支持：5V/9V/12V固定電壓 + PPS可調電壓（3.3V~11V，20mV步進）
物理層（PHY）：集成BMC編碼、硬件CRC校驗、Hard Reset功能

二、智能監測與管理
1、實時數據記錄
電池電壓、溫度、時間、異常信息（如過充/過放）
USB2.0 Full Speed通信（上報/下發數據）
2、動態調節功能
充電限制電壓：隨時間下降（50mV/100mV/150mV/200mV檔位）
保護機制：欠壓/過壓禁用、充放電溫度NTC保護
固件升級：支持在線更新，適應未來協議擴展

三、性能參數
1、充電規格
輸入功率：18W（可定制20W，智能識別輸入源）
電池支持：4.20V/4.30V/4.35V/4.40V（適配高電壓平臺）
自適應調節：欠壓環動態調整充電電流
2、放電規格
輸出能力：
mailto:5V@3.0A、mailto:9V@2.22A、mailto:12V@1.67A、mailto:10V@2.25A（SCP專屬檔位）
效率：同步開關放電效率≥95%（5V@2A條件下）
線損補償：自動修正長線纜壓降，確保輸出電壓穩定
3、電量顯示
高精度計量：內置14bit ADC，誤差<1%
4、顯示方式：
LED指示燈：支持1~4顆LED智能識別
數碼管：88/188等段碼顯示（需外接驅動）

四、保護與可靠性
1、多重安全機制
輸入保護：過壓/欠壓
輸出保護：過流/過壓/短路
電池保護：過充/過放/過流
環境保護：芯片過溫保護、ESD HBM>4KV、CC耐壓>20V
2、高集成度設計
內置元件：開關功率MOS、路徑MOS、單電感實現充放電
BOM精簡：外圍元件僅需少量電容、電阻，降低物料成本

五、封裝與適用場景

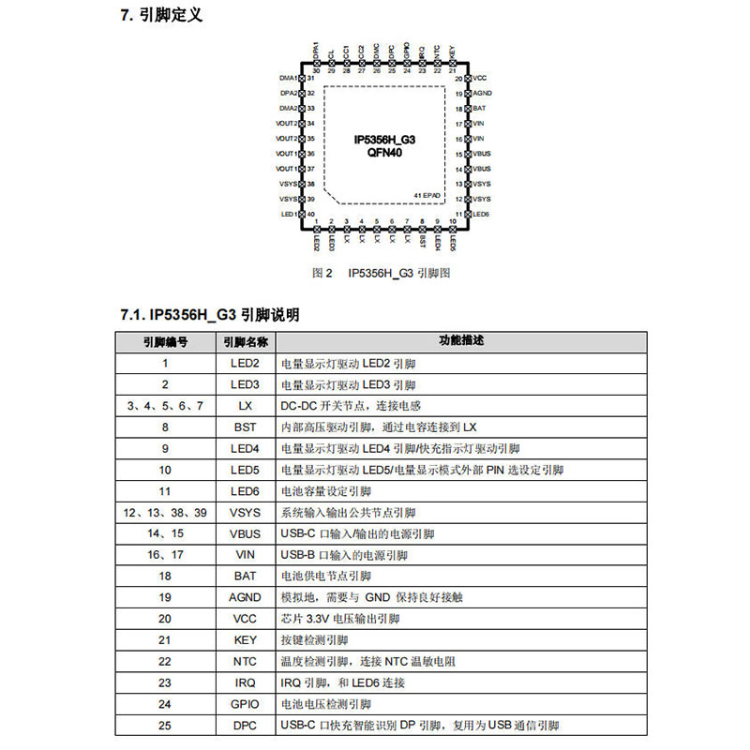

封裝規格：QFN40（6mm×6mm，0.5mm pitch），適合緊湊型設計
典型應用
移動電源/充電寶：支持智能監測、多協議快充、高密度集成
便攜設備：手機、平板電腦、藍牙耳機等（需搭配外部電池管理）

優勢總結
全協議覆蓋：從傳統QC到最新PD3.0/PPS，兼容市面主流設備
智能動態調節：電壓/溫度/負載自適應，提升安全性與用戶體驗
高集成度：單芯片實現充放電管理，簡化設計，加速產品上市
高可靠性：多重保護機制+工業級ESD/耐壓設計，適應復雜使用環境
