英集芯 IP5413是專為TWS 藍牙耳機充電盒設計的高集成度電源管理 SoC，核心是單電感實現 5V 升壓 + 鋰電充放 + 電量顯示 + 入倉檢測，外圍極簡、成本低。

一、核心定位與封裝
定位：TWS 充電盒一站式電源管理，集成充電、升壓、檢測、顯示、保護。

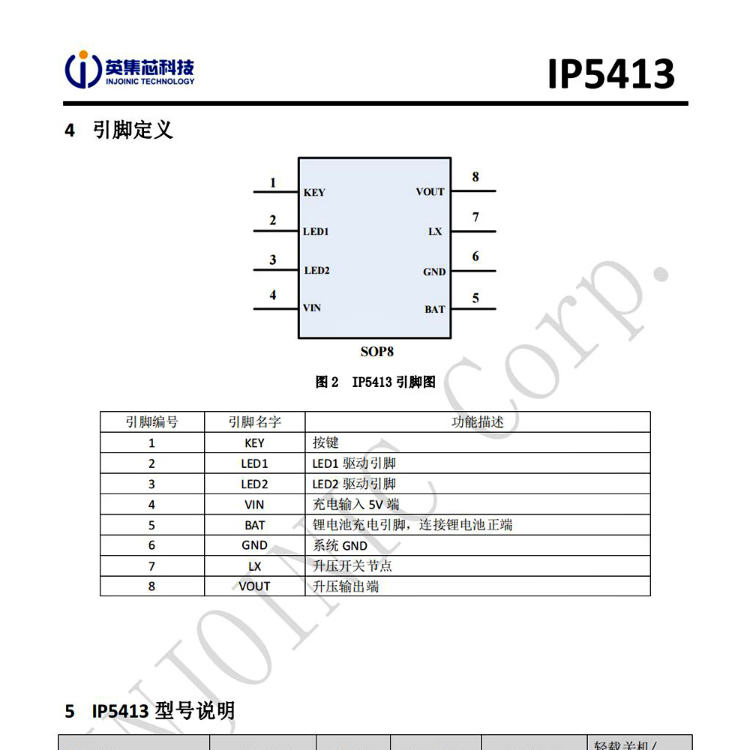

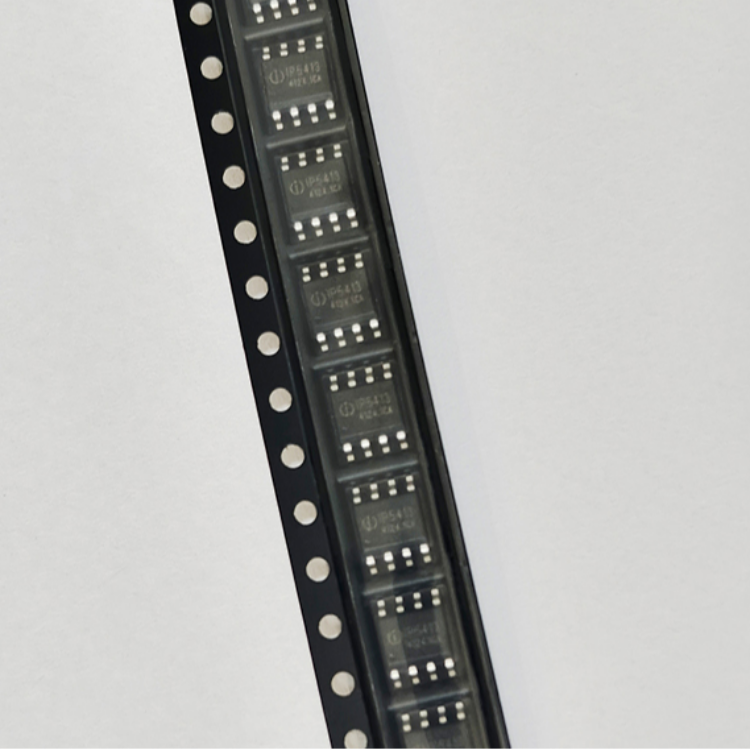

封裝：SOP8（主流）/ ESOP8，8 引腳，小體積。
輸入：4.5–5.7V（USB / 適配器）。
適配電池：?jiǎn)喂?jié)鋰電，支持4.20V/4.30V/4.35V/4.40V（默認 4.20V）。

二、關鍵參數
1. 充電管理（線性充電）
最大充電電流：300mA（可外部電阻調節）。
智能調節：隨 IC 溫度、輸入電壓自動降流，防過熱 / 過流。
電源路徑管理：邊充邊放。
2. 升壓放電（5V 同步整流 DC?DC）
輸出：5V/200mA（內置功率 MOS）。
效率：最高95%。
單電感方案：外圍僅需 1 個電感 + 少量電容。
3. 入倉檢測與低功耗
自動檢測耳機入倉：?jiǎn)拘选_啟 5V 充電；充滿→自動休眠。
靜態電流：≤12μA（輕載自動待機）。
4. 電量顯示
支持1/2 顆 LED電量指示。
5. 保護功能
輸入：欠壓 / 過壓 / 過充保護。
輸出：過流 / 短路保護。
整機：過溫保護、ESD 2kV、VIN 耐壓 10V。

三、典型應用與優勢

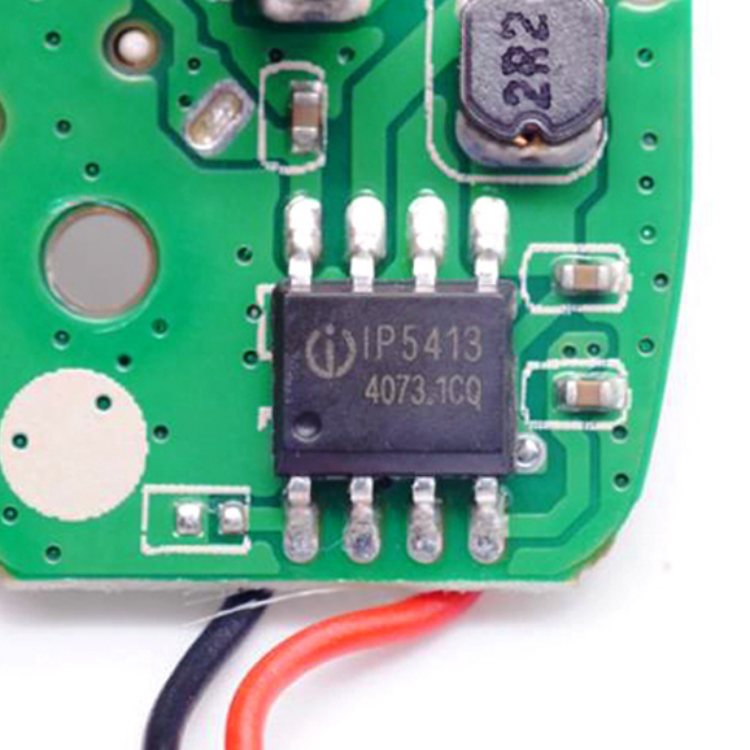

應用：TWS 耳機充電盒、小型便攜充電倉（如聯想 TC3308、充客 HW008 等）。
優勢：
高集成：?jiǎn)涡酒?= 充電 + 升壓 + 檢測 + 顯示，BOM 成本低。
小體積：SOP8 + 單電感，適合緊湊結構。
低功耗：待機 12μA，延長盒內電池續航。
免按鍵：入倉自動充、充滿自動停。

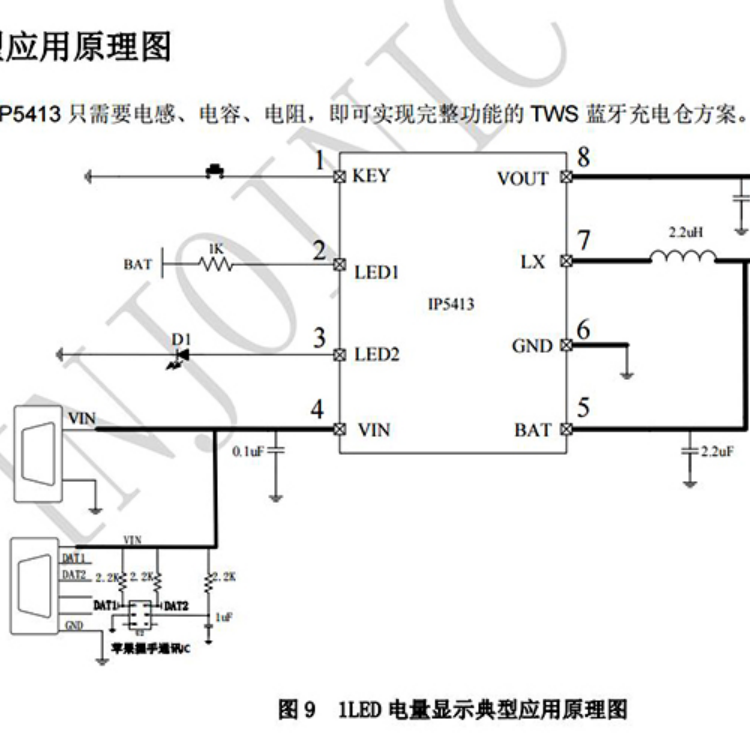

四、典型外圍電路（極簡）
輸入：VIN 接 5V，配輸入電容。
電池：BAT 接鋰電，配濾波電容。
升壓：LX 接 1 個電感→5VOUT 輸出。
檢測：DET 接耳機觸點，實現入倉檢測。
顯示：LED1/LED2 接電量指示燈
