英集芯 IP6823 是一款高集成度的 15W 無線充電發射控制 SOC 芯片，專為簡化消費電子無線充電發射端設計而開發。
一、核心參數
型號：IP6823
品牌：英集芯（INJOINIC）
類型：無線充電發射端（Tx）SOC

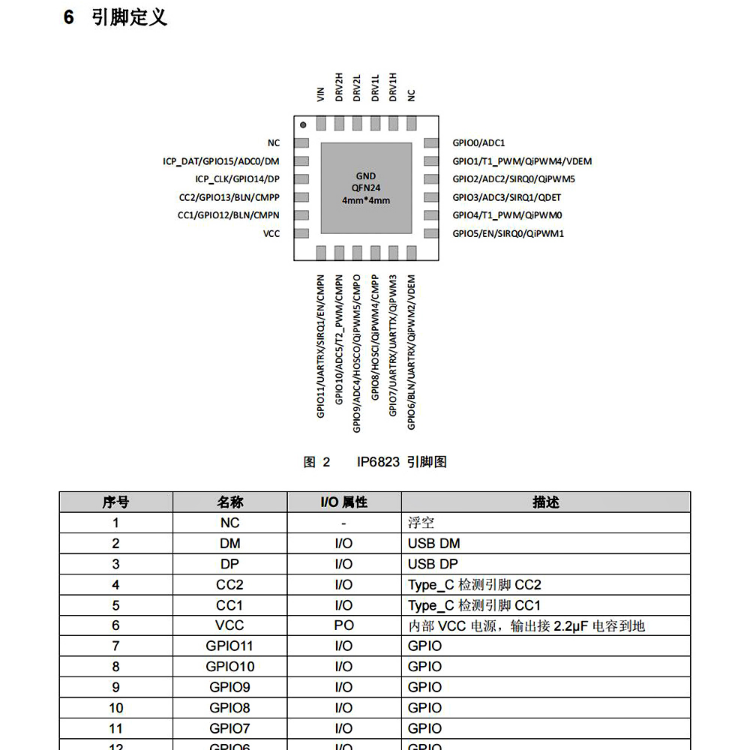

封裝：QFN24 (4mm × 4mm)
輸入電壓：4V ~ 13V
輸出功率：5W ~ 15W
待機電流：10mA
睡眠電流：< 50μA
工作溫度：-20℃ ~ 85℃
二、核心功能與特性
高度集成

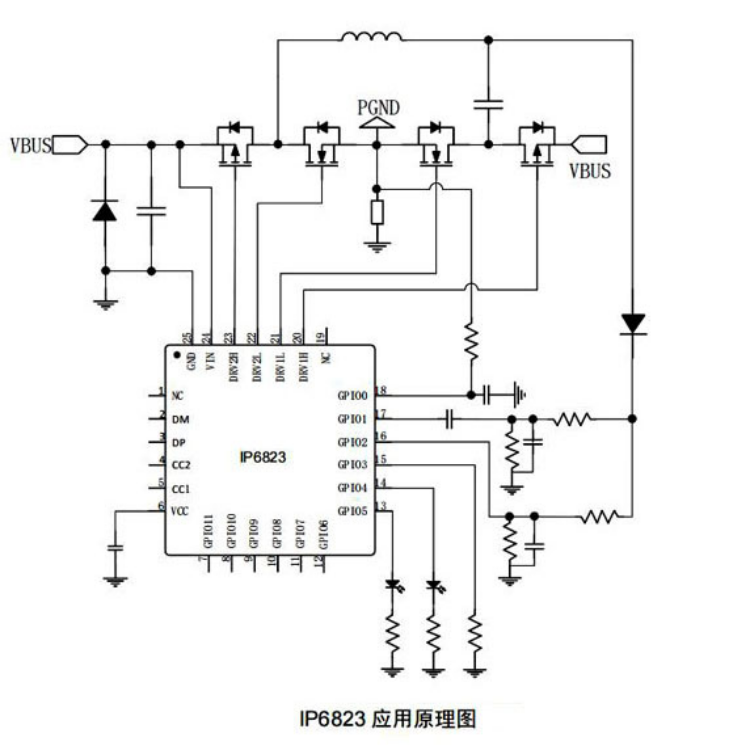

集成 2P2N H 橋驅動，可直接驅動外置 N+PMOS 全橋功率管。
內置 ASK 解調 / FSK 調制 通信模塊，實現與接收端通訊。
集成 PD3.0 快充協議引擎，支持 5V/9V/12V 電壓檔位。
內置 MTP ROM，支持固件在線升級。
協議兼容
符合 WPC Qi 標準。
支持 BPP, PPDE, EPP 協議。
兼容蘋果 7.5W、三星 10W 等主流私有協議。
安全保護
異物檢測 (FOD)：空載 / 帶載雙模式檢測。
NTC 溫度檢測、過壓 / 欠壓 / 過流保護。
線圈電壓振幅限制、過溫保護。
開發優勢
外圍極簡，BOM 成本低，PCB 設計簡化。
驅動強度、死區時間可軟件配置，利于 EMI 優化。
支持功能定制（FOD 靈敏度、LED 指示等）。
三、典型應用
手機無線充電器
車載無線充電板
桌面多合一充電底座
智能音箱、TWS 耳機充電盒
便攜式移動電源（帶無線充輸出）
