英集芯 IP6824 是一款高集成度的 15W 無線充電發射端 SoC 芯片，專為緊湊型無線充電設備設計，支持 WPC Qi 1.3 標準與多種快充協議。
一、核心參數
品牌型號：英集芯 (INJOINIC) IP6824
類型：無線充電發射控制芯片 (Tx)
功率范圍：5W (BPP) ~ 15W (EPP/PPDE)
輸入電壓：4.5V ~ 13V
輸入耐壓：16V
協議支持：
WPC Qi 1.3 + PPDE 認證 (BPP/EPP/PPDE)
USB PD 3.0 (通過 CC 引腳)
DP/DM 快充協議 (QC/AFC/FCP 等)

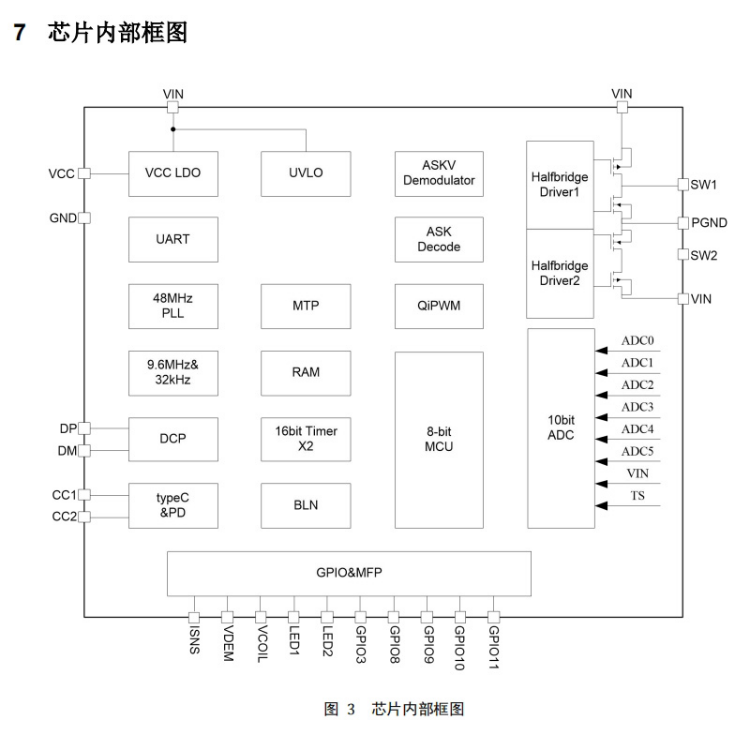

核心集成：內置 2P2N (N+PMOS) 全橋 H 橋、ASK 解調、FSK 調制
保護功能：異物檢測 (FOD)、過壓 / 欠壓 / 過流、NTC 溫控、線圈過壓保護

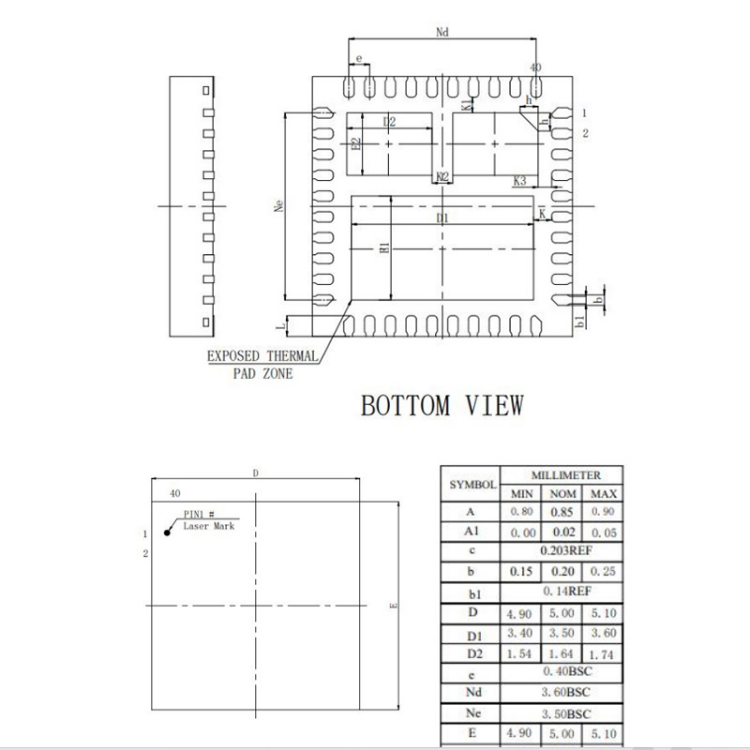

封裝：QFN40 (5mm × 5mm, 0.4mm 間距)
固件：集成 MTP，支持在線升級
二、主要功能與優勢
高集成度，簡化方案
單芯片集成功率驅動、通信、協議、保護，外圍極簡
減少 BOM 成本、縮小 PCB 面積、提升良率
全協議兼容
支持 Qi 1.3 + PPDE，自動識別 5W/10W/15W 設備
內置 PD 3.0 Sink，可直接向適配器申請 9V/12V 高壓輸入
高效驅動與 EMI 優化
內置 N+PMOS 全橋，無需外置驅動
驅動強度與死區時間軟件可調，優化 EMI
動態功率管理 (DPM)
支持 5V 普通 USB 或 9V/12V 快充輸入
待機電流低（約 10mA）
三、典型應用場景
手機無線充電座 / 板
磁吸無線充（如 MagSafe 類）
無線充移動電源（二合一 / 三合一）
車載無線充電器
智能家居、TWS 耳機盒充電座
