英集芯 IP6801 是一款高集成度、符合 WPC Qi 標準的 15W 無線充電發射端 SOC 芯片，主打12V 直供與全協議兼容，是中端無線充方案的主流選擇。
一、核心定位與封裝
定位：15W 無線充電發射控制芯片（SOC），面向消費電子與智能家居

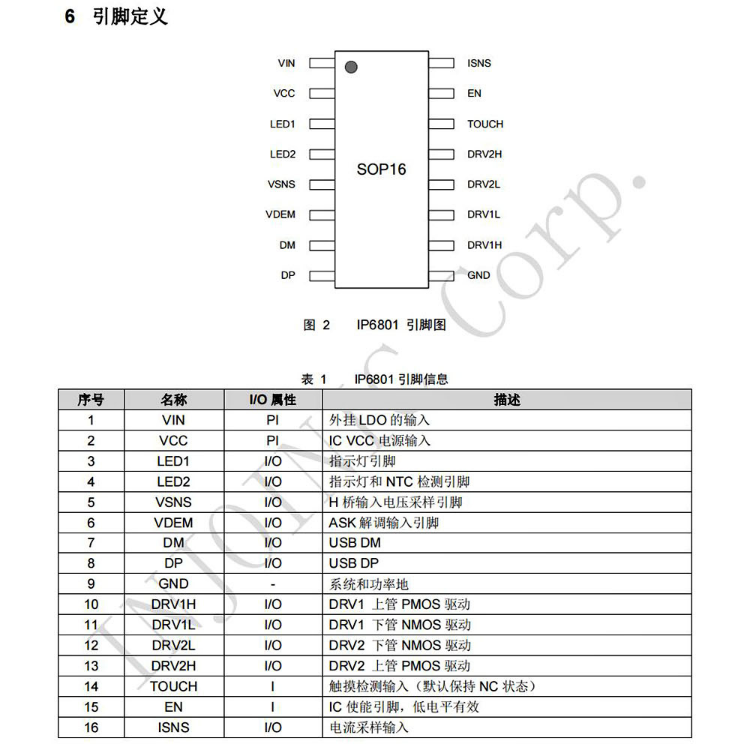

封裝：SOP-16（小體積，適合緊湊設計）
供電：支持 12V 直接供電，無需額外降壓，解決傳統 MCU 方案 12V 直供不穩定的痛點
二、關鍵技術特性
1. 功率與協議
功率檔位：5W / 7.5W / 10W / 15W（EPP 滿功率）
Qi 協議：支持 BPP / PPDE / EPP，兼容蘋果 7.5W、三星、華為、PD 等主流快充
協議協商：內置 DP/DM 快充 Sink，可向適配器申請 5V/9V/12V 電壓
2. 集成度（高集成 = 簡化電路）

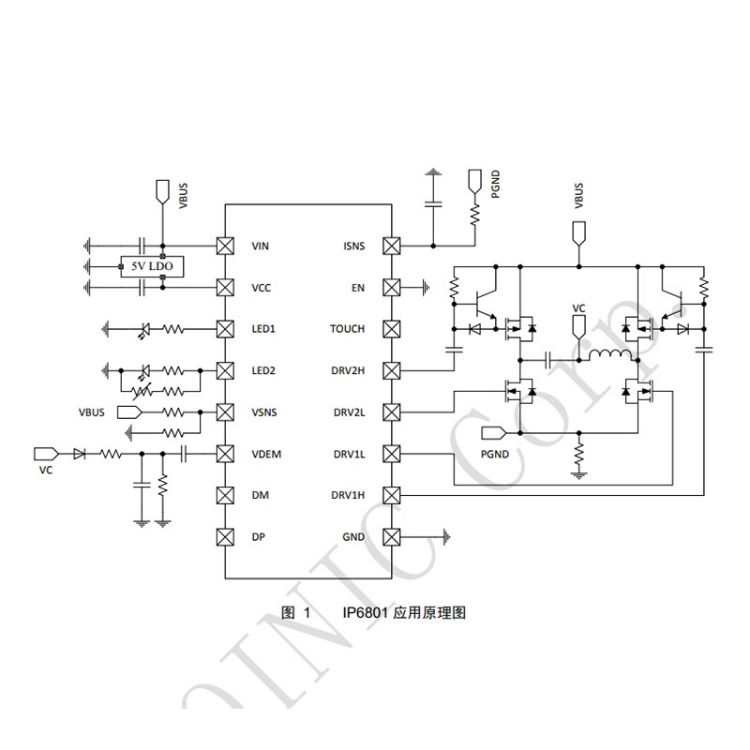

內置 H 橋驅動（專利架構，小占空比下更穩定）
內置 ASK 解調 + FSK 調制（實現發射 — 接收雙向通信）

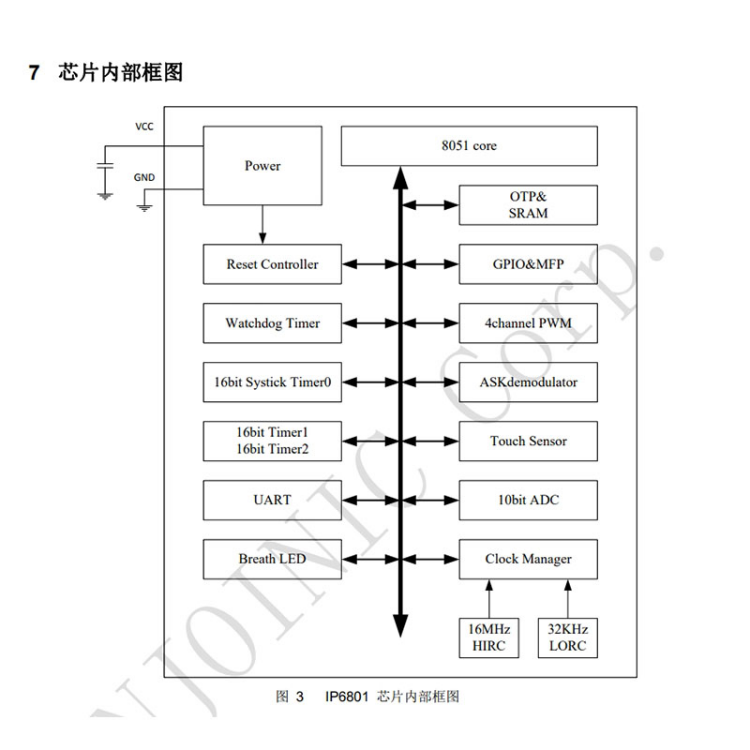

內置 8 位 MCU + OTP ROM（可固化固件、自定義參數）
內置 單通道觸摸按鍵檢測（支持單擊 / 滑動）
內置 NTC 溫度檢測（PIN4 復用 LED 與 NTC，推薦 10k/B3950）
兼容 CBB / NPO / X7R 諧振電容（降低 BOM 難度）
3. 保護與功耗
異物檢測（FOD）：空載 / 帶載雙模式檢測
輸入保護：過壓 / 欠壓 / 過流保護
功耗：待機 <10mA；睡眠模式 5μA
4. 開發友好
支持 PC 上位機配置：自定義 LED 指示、協議優先級、保護閾值
動態功率管理（DPM），適配 5V@500mA 適配器與 USB 供電
三、典型應用場景
手機 / 耳機 / 平板 無線充電板 / 底座
車載無線充支架（12V 直供優勢明顯）
智能家居：藍牙音箱、臺燈、小夜燈、電子時鐘等內置無線充
四、核心優勢總結
12V 直供：省去降壓電路，簡化車載 / 適配器方案
全協議兼容：覆蓋市面 97% 終端，兼容性投訴率低
高集成：單芯片實現發射 + 通信 + 控制 + 觸摸 + 保護，BOM 精簡
性價比：中端價位，性能接近高端 15W 方案
