英集芯 IP5568 是一款面向無線快充移動電源的高集成度電源管理 SOC，單芯片集成雙向無線充、全協議有線快充、同步升降壓、鋰電管理，是無線充電寶的主流方案。
一、核心定位與封裝
定位：無線快充移動電源專用 SOC，單電感實現充放電
封裝：QFN64（8mm×8mm，0.4mm 間距）
認證：WPC Qi v1.2.4（TX BPP 5W，ID:7485）
二、無線充電（核心亮點）
發射（TX）：15W（Qi 標準）；無線充 + USB 同時工作時僅支持5W
接收（RX）：10W
集成：全橋驅動、電壓 / 電流解調、FOD 異物檢測
三、有線快充協議（全兼容）
輸入 / 輸出雙向：USB?C PD2.0/PD3.0（含 PPS）、FCP、AFC、SFCP
輸出專用：QC2.0/QC3.0、SCP、VOOC、MTK PE+1.1/2.0
基礎兼容：BC1.2、蘋果、三星手機充電
四、電源與接口能力
同步升降壓：單電感架構，最高22.5W輸出，效率＞90%
接口配置：2×USB?A + 1×USB?C + 1×Micro?B/Lightning；單口快充、多口自動切5V
輸入耐壓：20V；電池電壓：3.0V–4.4V；充電電流：5A
五、電池管理與安全
電量計量：14bit ADC+ 算法，精準電量顯示
保護：過充 / 過放 / 過流 / 短路 /NTC 溫度保護、FOD
六、典型應用

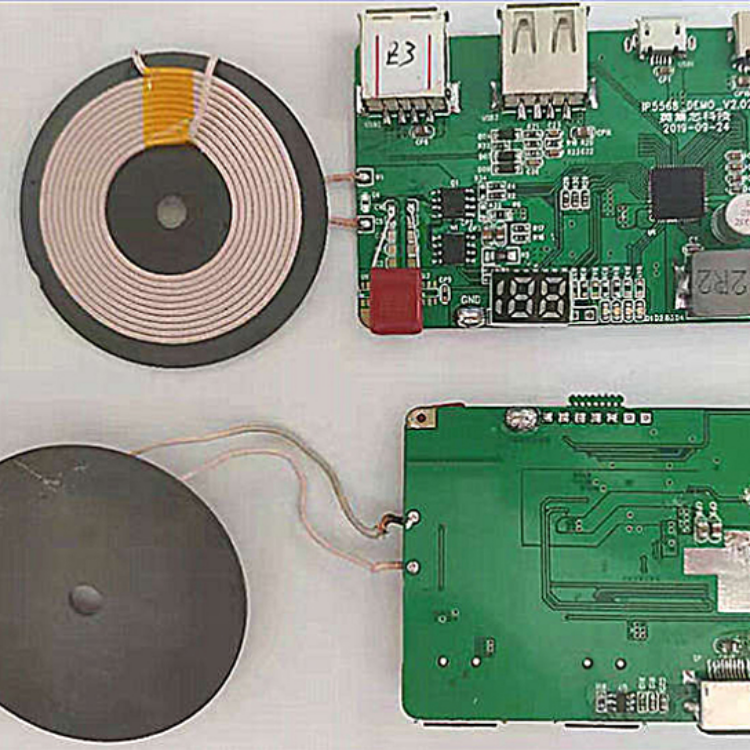

無線快充移動電源（磁吸 / 普通）
多口快充充電寶
支持無線充的儲能設備
