英集芯 IP5568U 是一款面向無線快充移動電源的高集成度電源管理 SOC，主打 15W 無線發射（TX）+ 雙向 PD3.0 + 多協議有線快充，單電感架構、外圍極簡。

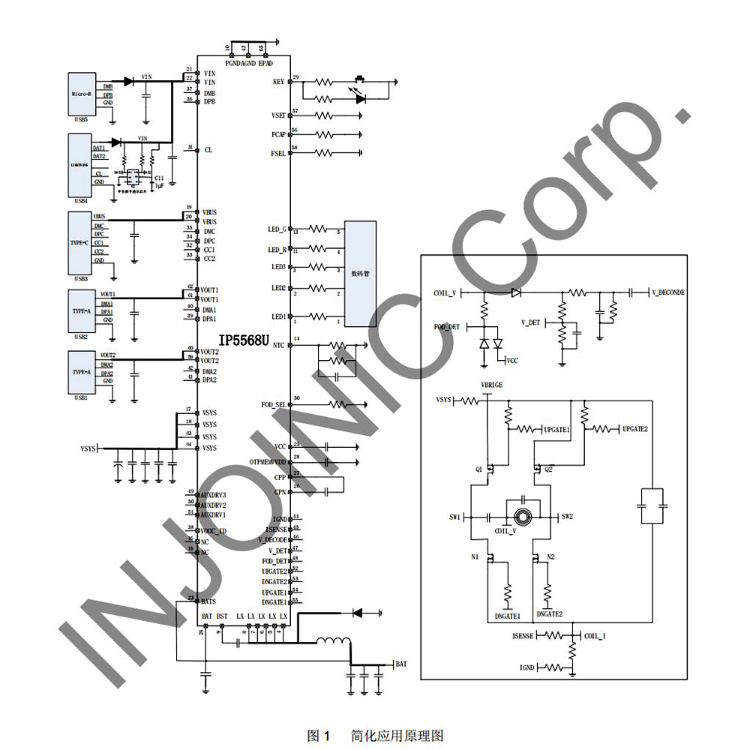

一、核心定位與封裝
型號：IP5568U（僅無線 TX，區別于 IP5568 的 TX/RX 雙模式）
封裝：QFN64（8mm × 8mm，0.4mm 間距）
定位：22.5W 有線 + 15W 無線充移動電源一體化方案

二、關鍵參數總覽
無線充電（TX）：5W/7.5W/10W/15W，兼容 WPC Qi v1.2.4；集成全橋驅動、FOD 異物檢測
有線快充協議：雙向 PD3.0（含 PPS）、QC2.0/3.0、FCP/AFC/SFCP、SCP（10V/2.25A）、MTK PE+、Apple 2.4A
最大輸出功率：單口：22.5W（12V/1.67A、9V/2.22A、5V/3.1A）；多口同用僅 5V
電池充電：最大 5A 充電電流；支持 4.2V/4.3V/4.35V/4.4V 電池；單電感充放電
效率：5V/2A 輸出效率 >95%；低電池電壓下仍保持高轉換效率
保護：輸入耐壓 20V；4KV ESD；過壓 / 欠壓 / 過流 / 短路 / 過溫 / 電池 NTC 保護
電量顯示：內置 14bit ADC + 庫侖計；支持 1/2/4 路 LED 或 88/188 數碼管

三、功能詳解
1. 無線充電（TX 專用）
功率：5W/7.5W/10W/15W 自適應，兼容主流手機無線充
集成度：內置 NMOS 全橋驅動、電壓 / 電流解調，無需外置驅動芯片
FOD：支持異物檢測，可通過電阻配置閾值
線圈：支持 1–3 線圈；支持無線充自動喚醒（放手機即充）
共存：無線 TX 與有線可同時工作，但均降為 5V 輸出
2. 有線快充（雙向 PD3.0 + 全協議）
USB?C：DRP 雙向 PD3.0（輸入 / 輸出），PPS 3.3–11V@2A（20mV 步進）
接口：2×USB?A + 1×USB?C + 1×Micro?B/Lightning 輸入；單口快充、多口 5V 共存
協議覆蓋：幾乎覆蓋所有主流手機快充

3. 電源管理（單電感架構）
同步升降壓：單電感實現充電 / 放電，大幅減少外圍器件、降低 BOM 成本
充電：5A 大電流；涓流 / 恒流 / 恒壓三段式；支持邊充邊放（僅 5V）
放電：3.3–12V 寬輸出；輕載自動休眠；效率 >90%（低電池電壓下）

4. 系統與保護
電量計量：內置庫侖計，精準 SOC 估算；支持 LED / 數碼管顯示
按鍵 / 喚醒：短按 / 長按；支持無按鍵自動檢測負載喚醒
NTC 溫控：電池 / 線圈溫度保護，充放電自動限流 / 關斷
ESD / 耐壓：4KV HBM；輸入（含 CC）耐壓 20V

四、典型應用場景
20W–22.5W 有線 + 15W 無線充二合一移動電源
支持 PD 雙向快充的大容量無線充電寶
極簡 BOM、小體積的多口快充方案
