英集芯 IP5561 是一款高集成度、支持 22.5W 有線 + 15W 無線雙向快充的移動電源專用 SOC，單電感架構、極簡 BOM，適合做輕薄無線充移動電源。
一、核心定位與封裝
型號：IP5561
品牌：INJOINIC（英集芯）
封裝：QFN48（6×6mm，0.4mm 間距）
核心定位：無線充 + 有線雙向快充移動電源一體化方案
二、關鍵電氣參數
1. 充放電功率
有線輸入：最大18W，電池端電流5A
有線輸出：最大22.5W（5V/4.5A、9V/2.5A、12V/1.67A）
無線輸出（TX）：15W（WPC Qi 標準）
開關頻率：680kHz
電池兼容：4.2V/4.3V/4.35V/4.40V鋰電池
2. 效率與架構
單電感同步升降壓，充電 / 放電復用同一電感
5V/2A 放電效率>94%；22.5W 輸出效率>90%
輕載自動休眠，空載低功耗
三、快充協議支持（雙向）
USB PD：PD2.0/PD3.0（雙向）、PPS（3.3–11V/2A，20mV 步進）
QC：QC2.0/QC3.0
華為系：SCP（高低壓）、FCP
三星 / 其他：AFC、BC1.2、蘋果 / 三星識別
四、無線充 TX 特性（15W）
內置H 橋驅動、ASK 解調、異物檢測（FOD）
支持線圈 NTC 溫度監控、電壓振幅限制
智能自喚醒：設備靠近自動啟動充電
可與有線輸出同時工作
五、接口與顯示
1×USB-A（輸出）、1×USB-C（雙向）、1× 無線充 TX
單口支持快充；多口同時輸出時僅5V
內置14bit ADC + 電量計，支持：

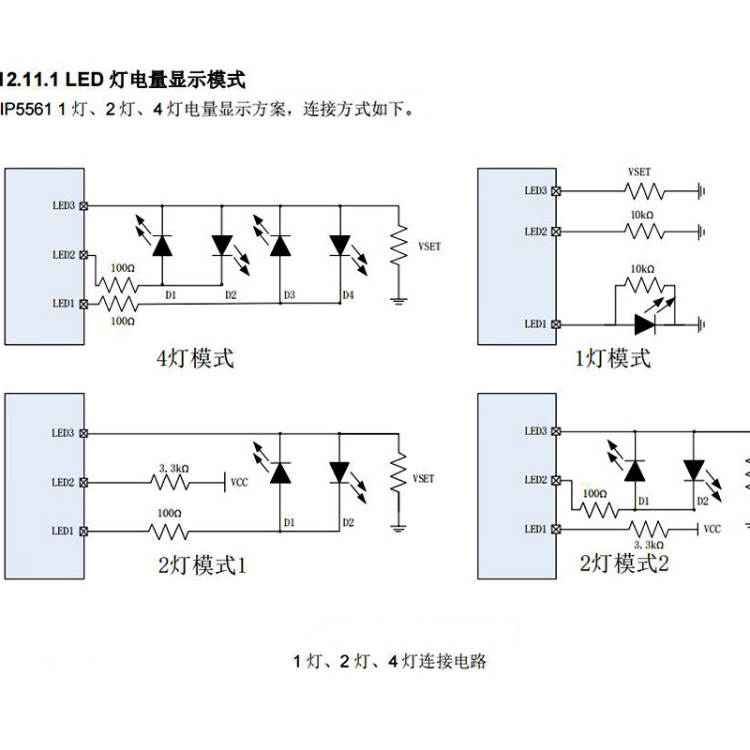

1/2/4 燈 LED 電量顯示

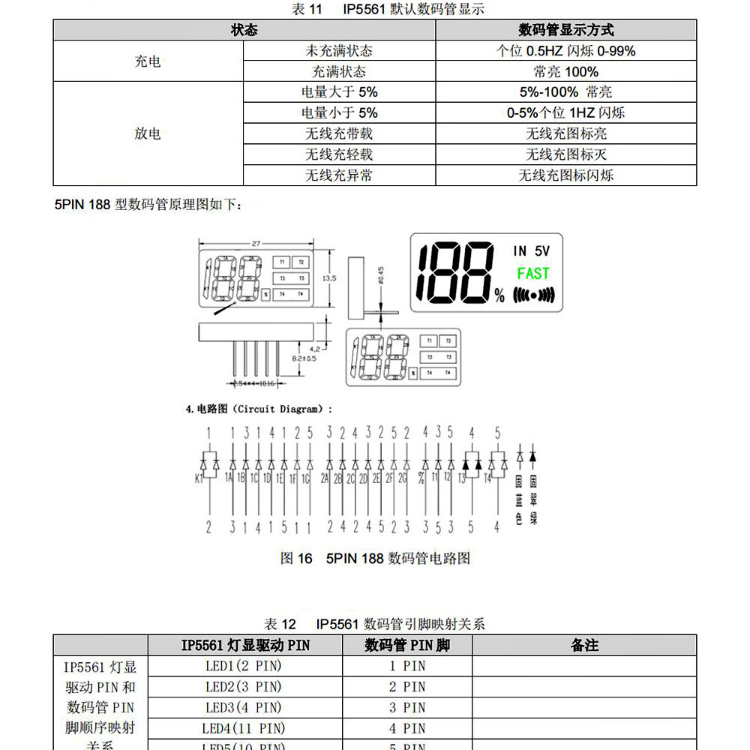

88/188 數碼管顯示
無線充狀態指示燈
六、保護功能
輸入：過壓 / 欠壓、ESD（4kV）、CC 引腳耐壓 20V
輸出：過流 / 過壓 / 短路、線補
電池：過充 / 過放 / 過流、NTC 溫度保護
芯片：過溫保護、動態電流調節

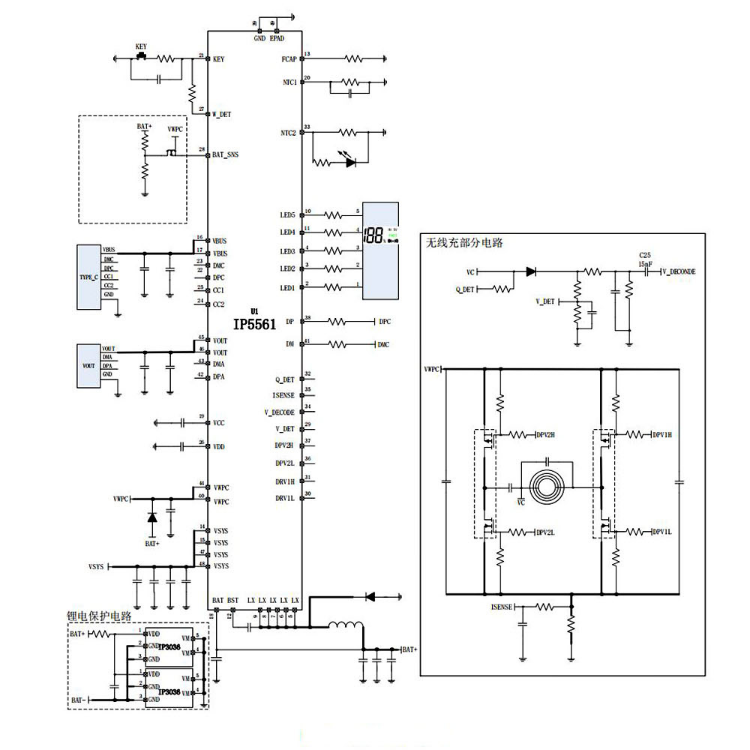

七、典型應用
無線充移動電源（磁吸 / 普通）
車載無線充 + 有線快充二合一
TWS 耳機充電倉（無線 + 有線）
多合一快充適配器
八、方案優勢
高集成：單芯片實現充放電 + 無線充 + 協議 + 電量計，BOM 極簡
單電感：大幅減小 PCB 面積，適合輕薄設計
全協議：覆蓋主流安卓 / 蘋果快充，兼容性強
無線 + 有線雙快充：15W 無線 + 22.5W 有線，體驗完整
