英集芯 IP5569 是一款集成15W 無線充 TX、三路 C 口快充、同步升降壓與鋰電管理的高集成移動電源 SOC，單電感方案、外圍極簡，適合做多口 + 無線充的高端充電寶。
一、核心定位與封裝
定位：三路 C 口 + 無線充的移動電源 SOC，支持有線 / 無線同時工作

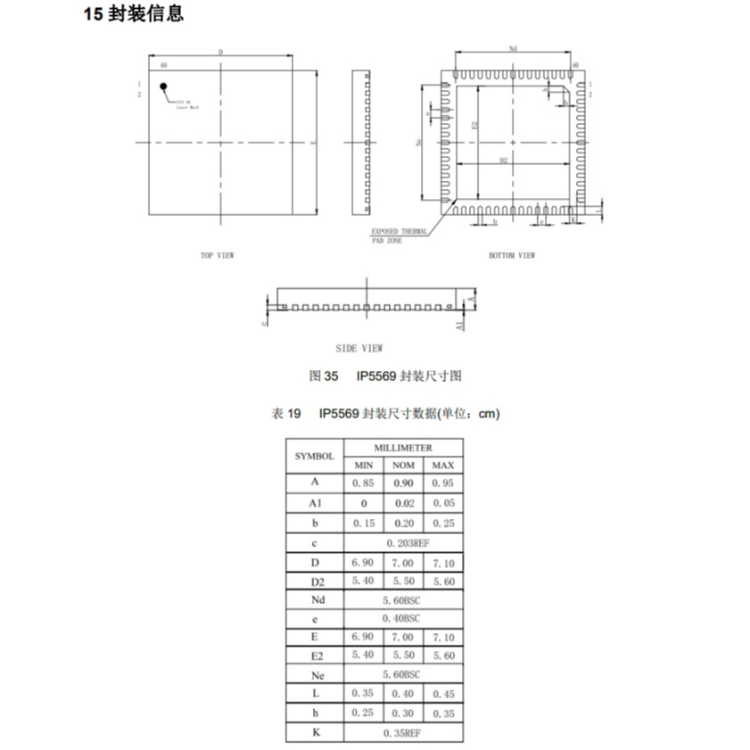

封裝：QFN60（7mm×7mm，0.4mm 間距）
集成度：內置全橋功率 MOS、路徑 MOS、ASK 解調、14bit ADC，單電感實現升降壓
二、關鍵參數（有線 + 無線）
1. 有線充放電
輸入：最大18W；電池端最大充電電流5.0A
輸出：單口最大22.5W（10V/2.25A）；多口同時輸出時僅支持 5V
接口：2× 雙向 USB?C + 1×USB?C/A 可選；支持 PD3.0 PPS、QC3.0、SCP、FCP、AFC 等
效率：同步放電效率≥94%（5V/2A）
電池：支持 4.20V/4.30V/4.35V/4.40V 鋰電，PIN 腳可選電壓 / 容量
2. 無線充 TX
標準：WPC QI，支持 BPP/PPDE/EPP
功率：5W/7.5W/10W/15W自適應
安全：異物檢測（FOD）、線圈 NTC 測溫、過溫保護
三、功能亮點
多口協同：2C+1C/A + 無線可同時工作，單口快充、多口 5V
極簡 BOM：單電感 + 少量外圍，成本降低約 35%
電量顯示：14bit ADC，支持 1–4 顆 LED 或 88/188 數碼管，PIN 腳配置
線損補償：自動修正線材壓降，保證設備端電壓穩定
全鏈路保護：輸入過壓 / 欠壓、輸出過流 / 短路、電池過充 / 過放、芯片過溫等 12 重保護
四、典型應用

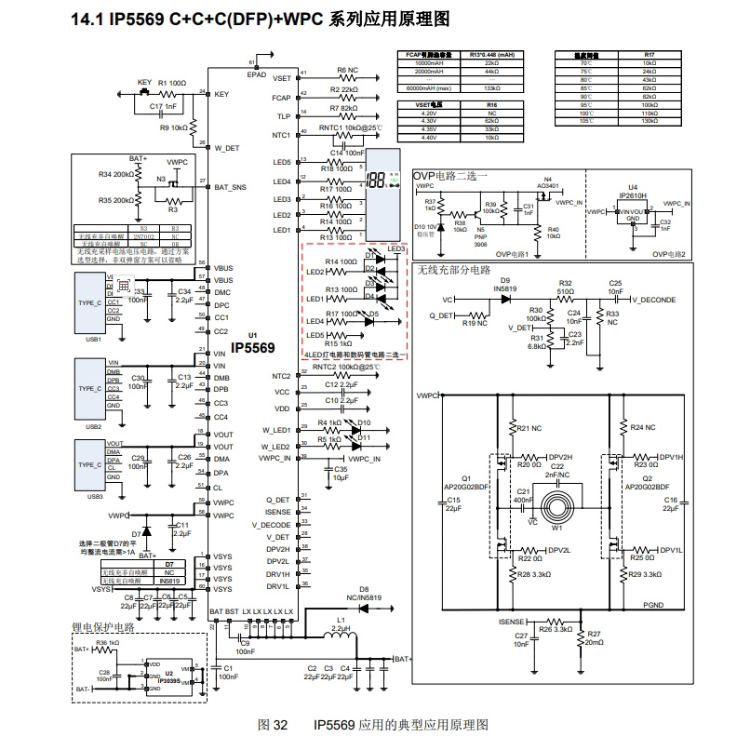

多口快充 + 無線充移動電源（2C1A+15W 無線）
磁吸無線充電寶、便攜儲能小電源
