lattice公司的iCE40 Los Angeles mobileFPGA系列器件使用40nm低功耗、標準的CMOS工藝制造，專為移動消費電子應用而優化，適合用于傳感器管理、視頻和圖像、自定義連接和存儲器/存儲空間擴展,廣泛應用于智能手機、平板電腦、數碼相機（DSC）、電子圖書閱讀器和便攜式導航設備（PND）。本文介紹了Los Angeles系列主要特性和優點,iCE40 LP系列架構圖,iCEblink40 iCE40LP1K評估板主要特性,電路圖,主要元件清單和元件布局圖.

iCE40? Los Angeles mobileFPGA?系列專為Custom Mobile Device?解決方案而設計，適合用于傳感器管理、視頻和圖像、自定義連接和存儲器/存儲空間擴展。

Los Angeles系列器件使用40nm低功耗、標準的CMOS工藝制造，專為移動消費電子應用而優化，如智能手機、平板電腦、數碼相機（DSC）、電子圖書閱讀器和便攜式導航設備（PND）。Los Angeles系列有兩種不同功耗/性能的器件選擇：

? LP系列適用于智能手機 – 專為低功耗應用而優化

? HX系列適用于平板電腦 – 專為高性能應用而優化

智能手機中的傳感器管理

傳感器正在改變著今天的智能手機世界。今天高端的智能手機可以包含多達20個不同的傳感器。對于智能手機設計師而言，管理所有這些傳感器并同時滿足功耗和性能目標，將是一項艱巨的任務。通過使用可定制的移動電子器件來配合應用處理器（AP），能夠?qū)崿F(xiàn)各種傳感器相關的功能，包括：

? 傳感器檢測：實現電池插入檢測和音頻插入檢測

? 傳感器擴展：添加使用不同接口的傳感器，如I2C、SPI和SLIMbus。

? 事件過濾：使用智能條件過濾，只在特定條件下向處理器發送中斷。

? 中斷匯聚：從傳感器收集中斷并進行組合后發送給處理器，實現更高效的處理。

? 自動輪詢：周期性地獲取傳感器數據，同時保持處理器在低功耗模式下工作。

Los Angeles系列主要特性和優點:

傳感器管理

? 使用高速比較器的電池和音頻插入檢測

? 支持MIPI SLIMbus接口

? 中斷過濾、中斷匯聚和自動輪詢，減輕應用處理器的工作負擔視頻和圖像

? 高速LVDS通道，高達525 Mbps每通道

? 支持顯示器高達WUXGA（1920x1200分辨率）雙LVDS

? 支持720p 30/60 Hz或1080p 30 Hz視頻單通道LVDS

? 支持MIPI DBI和MIPI DPI視頻接口標準

? 3D解決方案的理想選擇

自定義連接

? 高速USB 2.0主機和器件控制器

? ULPI/UTMI接口支持

更快的性能

? LP系列：與iCE65?系列器件相比，提升最高可達50%的更快的性能。

? HX系列：與iCE65系列器件相比，提升最高可達80%的更快的性能。

超低功耗

? 低至15μA的靜態電流，延長電池壽命。

? iCEgate?鎖存允許用戶有選擇性地鎖定任意引腳上的輸入，以降低開關功耗。行業中使用最廣的0.4mm間距BGA封裝

? 封裝尺寸小至2.5x2.5 mm

? 適用于智能手機和平板電腦應用

單芯片

? 萊迪思獨有的片上非易失性配置存儲器（NVCM）使您的設計能安全地存儲在芯片上
低成本

? 40nm標準CMOS技術，類似ASIC的成本

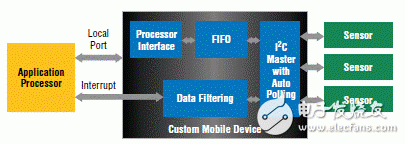

圖1.智能手機中的傳感器管理框圖

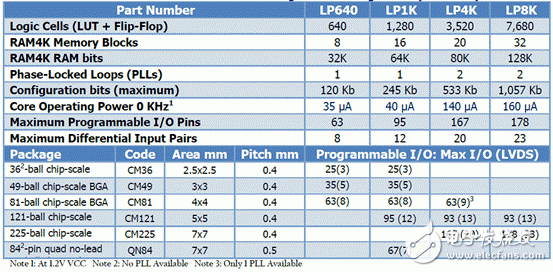

iCE40LP超低功耗可編程邏輯器件主要特性:

?

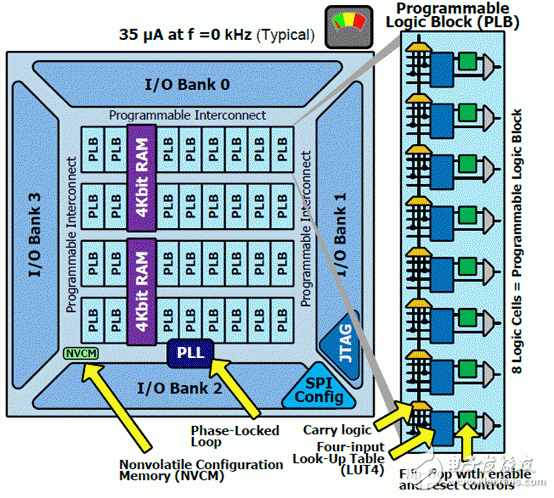

圖2.iCE40 LP系列架構圖

iCEblink40 iCE40LP1K評估板

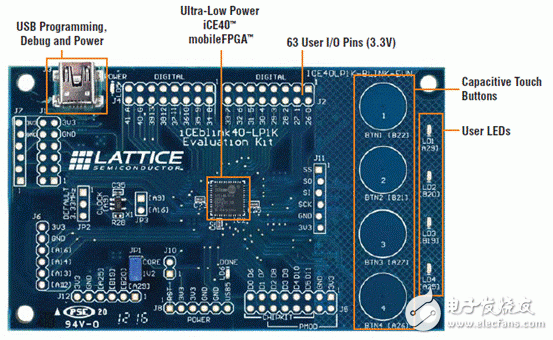

A low-cost platform for evaluating and developing with the low-power iCE40LP1K mobileFPGATM. The board provides access to general-purpose I/O and includes capacitive-touch buttons and LEDs. The board is powered and programmed via USB. An on-board microcontroller enables 2-way communication with the iCE40HX1K mobileFPGA.

This guide describes how to begin using the iCEblink40 Evaluation Kit, an easy-to-use platform for rapidly prototyp-ing designs using the iCE40? mobileFPGA?.

iCE40LP1K評估板主要特性:

? Ultra low-power iCE40LP1K mobileFPGA

? USB programming, debugging, virtual I/O functions, and power supply

? Four user LEDs

? Four capacitive-touch buttons

? 3.3 MHz clock source

? 1Mbit SPI serial configuration PROM

? Supported by Lattice iCEcube2? design software

? 63 LVCMOS/LVTTL (3.3V) digital I/O connections on 0.1” through-hole connections

? Supports third-party I/O expansion boards and modules, including 3.3V Arduino Shield boards (requires additional sockets, not supplied)

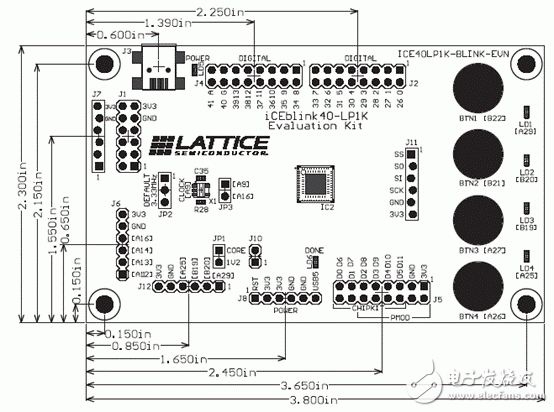

圖3.iCEblink40 LP1K評估板外形圖

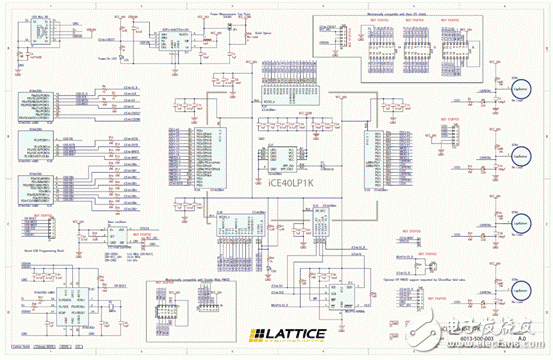

圖4.iCEblink40 LP1K評估板電路圖

iCEblink40 LP1K評估板主要元件清單:

圖5.iCEblink40 LP1K 評估板尺寸和元件布局圖
