隨著集成電路和數字信號處理技術的快速發展，我們可以在數字域里實現比模擬域里更高精度，更快速度，更低價格的各種信號處理功能，因此，模數轉換器作為模擬系統和數字系統的接口就變得非常重要。而在各種類型的模數轉換器當中，逐次逼近型的模數轉換器（SAR ADC）因?yàn)槠涞凸?，中等精度和中高分辨率而得到了廣泛的應用。而SARADC從輸入來分，可以分為單端輸入和雙端（全差分）輸入。雖然一個雙端SAR ADC電路架構可以獲得更好的共模抑制比和和較少的失真，而得到了廣泛的應用，但在現實生活中對單端的ADC仍有一定的需求，如光柵尺中絕對碼道信號的檢測。本文則是在一種常見單端SAR ADC電路架構的基礎上，對D／A轉換器進行了改進，在不增加電容面積的情況下，減小了D／A轉換時電容和開關所消耗的能量，減小了電容陣列轉換的建立時間。

　　1 ADC整體電路設計

　　本文設計的單端SAR ADC的整體架構如圖1所示，主要包括以下4個部分：采樣保持電路（Sample and Hold）、比較器（Comp）、10-bit逐次逼近寄存器及控制電路（SARLOGIC）、D／A轉換電路（DAC）。

　　輸入電壓Vin通過采樣保持電路得到采樣電壓Vsh，Vsh與DAC的輸出Vdac通過比較器進行比較，比較結果傳遞給逐次逼近寄存器，逐次逼近寄存器一方面輸出比較結果，另一方面控制DAC的轉換開關，以便進行下一位的轉換。

　　1.1 SAR ADC的工作流程

　　SAR ADC的工作流程如圖2所示，它主要可以分為采樣、清零階段和比較階段。

　　第一步：采樣、清零階段。采樣保持電路中的開關S，閉合，Vin=Vsh，屬于跟隨階段；DAC中的電容C1p～C10p和C1n～C10n的下級板全部接GND，開關EN閉合，Vdac接GND，DAC處于清零階段。

　　第二步：比較階段。采樣保持電路中的開關Sa斷開，Vsh為采樣得到的電壓；DAC中的電容C1p～C10p的下級板接Vref，其余開關不動，而開關EN斷開，此時DAC的輸出結果：

　　Vsh與Vdac進行比較，如果Vsh大于Vdac，則比較器輸出為1，即D1=1，而逐次逼近寄存器根據比較結果，將電容C10n（MSB電容）的下級板偏轉到Vref；反之D1=0，C10p的下級板偏轉到GND。其余電容保持不變。

　　第j步：根據上一步比較的結果，得到DAC的輸出如下：

　　Vsh與Vdac進行比較，如果Vsh大于Vdac，則比較器輸出為1，即Dj-1=1，而逐次逼近寄存器根據比較結果，將電容C（11-j）n的下級板偏轉到Vref；反之Dj-1=0，C（11-j）p的下級板偏轉到GND。其余電容保持不變。直至j=11，比較結束，進入下一個轉換周期。

　　1.2 DAC電路架構

　　本文采用的DAC架構如圖1所示，主要采用分割二進制電容加權結構，由逐次逼近邏輯（SAR）產生的控制信號S0到S11來控制DAC的開關。其中：

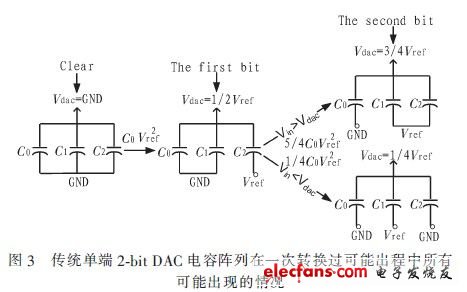

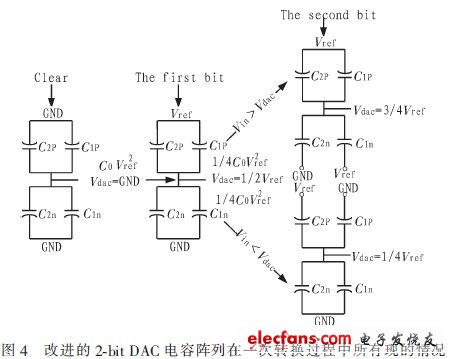

　　傳統的電容陣列在轉換過程中效率很低。為了說明這一點，以一個傳統的2-bit電容陣列為例，如圖3所示，其中C2=2C1=2C0。清零階段，所有電容全部接GND，沒有能量消耗。當清零過后，進行第一位的比較時，MSB電容C2接Vref，而其他電容（C0和C1）仍然接地，因此電容陣列的輸出Vdac=1／2Vref，其中Vref是參考電壓，此時電容從參考電壓吸收的能量。在進行第二位的比較時，DAC進行兩種轉換：如果Vsh》Vdac，進行“up”轉換，即C1接Vref（C1起始接GND），因此Vdac=3／4Vref，則需要從參考電壓吸收的能量；相反地，如果Vsh《Vdac則需要進行“down”轉換，如圖4所示；C1接Vref（C1起始接GND）而C2接GND（C2起始接Vref），因此Vdac=1／4Vref，假設它們?cè)谕粫r(shí)間進行變換，則需要的能量。它所需要的能量是“up”轉換時能量的5倍；發生這種情況是因?yàn)镃2最開始充進去的電荷都必須向地（GND）放走，而C1則必須從參考電壓（Vref）上吸收電荷。而分割電容陣列在轉換時的能量消耗較少。為了與上述例子進行比較，也拿一個2-bit的分割電容陣列為例，如圖4所示，其中C1p=C2p=C1n=C2n=C0。清零階段，所有電容全部接GND，沒有能量消耗。當清零過后，進行第一位的比較時，C1p與C2p的下極板接Vref，DAC的輸出Vdac等于1／2Vref，其中Vref是參考電壓，此時電容從參考電壓吸收的能量。當進行第二位的轉換時，DAC進行兩種轉換；如果Vsh》Vdac，進行“up”轉換，即C1n接Vref（C1n起始接GND），需要從參考電壓吸收的能量；相反的，如果Vsh《Vdac，則需要進行“down”轉換，如圖4所示；C1p接GND（C1p起始接Vref），需要從參考電壓吸收。

　　從上述可以看出，傳統電容陣列在“up”轉換時消耗能量最少，而在“down”轉換時消耗能量最大，而分割電容陣列相對來說消耗的能量較少。通過仿真可以得知，本文所用的SAR ADC結構由于電容偏轉所消耗的平均能量比傳統的SAR ADC要節省30％左右。

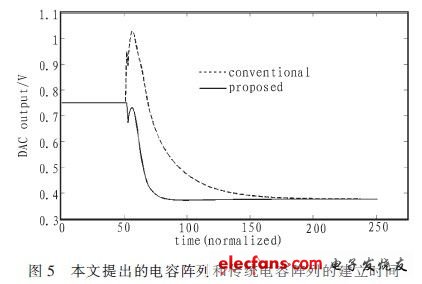

　　對于高速應用的ADC來說，一個重要的技術指標就是DAC的建立時間。在“down”轉換過程中，傳統電容陣列中需要有兩個電容進行切換，而控制電容轉換的開關在轉換過程中的任何不匹配，無論是隨機的還是確定的，都可以引起電容陣列向錯誤的方向進行轉換，甚至引起前置放大器的過載。而分割電容陣列在每一位的比較過程中，只有一個電容變化時，對開關信號的歪斜有很好的抵制作用。圖5是通過仿真對兩個電容陣列的建立時間進行了對比。從仿真結果可以看出，當分割電容陣列和傳統陣列開關時間的寬度相同時，分割電容陣列的建立時間比傳統陣列的建立時間快了8％左右，而且電容值越大，建立時間縮小的越明顯。

　　1.3 比較器電路架構

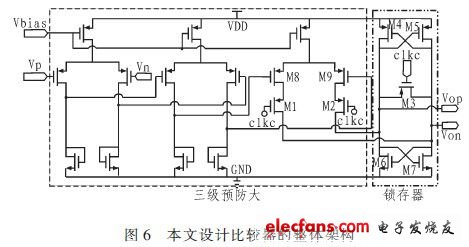

　　文中采用的比較器結構簡化如圖6所示，它是由三級預放大和鎖存器組成，其中一、二級預放大器結構相同。比較器的失調電壓是影響比較器比較精度的一個重要參數，進而影響整個ADC的精度，而失調電壓是經過放大器放大之后再存儲在電容上的，所以放大級的增益不能太大。過大的增益會使輸出飽和，這樣存儲在電容上的電壓就不能反映真實的失調電壓的值，所以三級預放大器每一極均有較小的增益，這樣做還可以獲得較大的帶寬，提高比較器整體的響應速度。但是比較器的增益過低，則會影響其精度，而鎖存器的使用則是為了提高比較器的增益，同時又降低其功耗，進而提高比較器的有效精度。

　　2 版圖設計與系統仿真

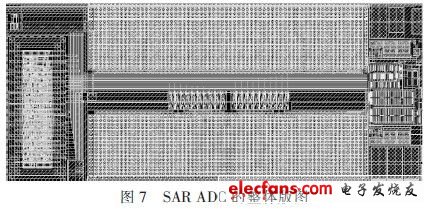

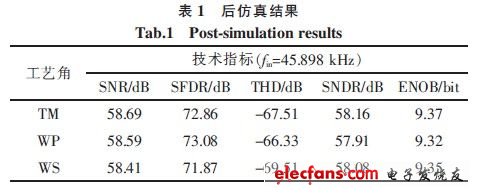

　　本設計基于Cadence Virtuoso版圖編輯工具對SAR ADC進行布局布線和版圖繪制。電容陣列采用MIM（metal-insulator-metal）電容，提高了工藝兼容性，減小了成本。在版圖布局方面，電容陣列采用對稱的布局方式進行布局，有效地減小了電容匹配誤差。由于本文的逐次逼近寄存器及控制電路是采用verilog編碼，并通過Encounter工具生成的數字電路，因此本文將數字電路和模擬電路分開布局，并用電地環進行隔離，以防止相互干擾。電路版圖如圖7所示，芯片版圖面積約為800μmx340μm。最后利用Assura軟件從版圖生成了帶寄生參數的網表，并進行了后仿真，以驗證電容不匹配及寄生參數等對電路的精度、速度的影響。在采樣速度為1-MS／s，信號頻率為50 kHz的情況下，后仿真的3種工藝角結果如表1所示。從表1中可以看出，ADC的有效位數為9．3 bit左右，基本達到預期目標，可以正常工作。

　　3 結論

　　文中設計了一種單端10-bit SAR ADC IP核，分析了整個系統的主框架和數模轉換電路（DAC）以及比較器。采用XFAB 0.35μm CMOS工藝，利用Cadence Spectre軟件，對系統進行了仿真。仿真結果表明在電源電壓3．3 V，輸入電壓范圍0～1．5 V，采樣速率為1 MHz，輸入信號頻率50 kHz的情況下，測得有效位數ENOB為9．37 bit，SNR為58．69 dB，SFDR為72．86 dB，THD為67．51 dB，SNDR為58．16 dB，功耗僅為4 mW。滿足設計需求，可以應用于單端輸入信號電路中。
