I2C 只是用兩條雙向的線，一條 Serial Data Line （SDA） ，另一條Serial Clock （SCL）。

　　SCL：上升沿將數據輸入到每個EEPROM器件中；下降沿驅動EEPROM器件輸出數據。（邊沿觸發）

　　SDA：雙向數據線，為OD門，與其它任意數量的OD與OC門成“線與”關系。

　　為了加深對I2C總線的理解，用C語言模擬IIC總線，邊看源代碼邊讀波形：

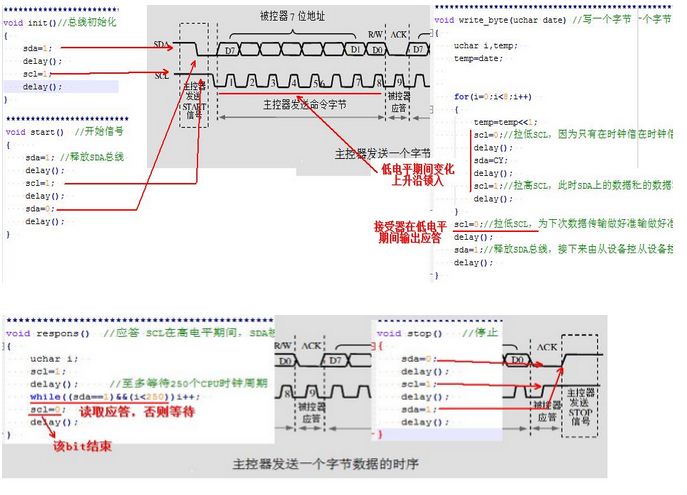

　　如下圖所示的寫操作的時序圖：

　　讀時序的理解同理。對于時序不理解的朋友請參考“I2C總線概述及時序總結”

　　完整的程序如下：

　　#include

　　#define uchar unsigned char

　　#define uint unsigned int

　　#define write_ADD 0xa0

　　#define read_ADD 0xa1

　　uchar a;

　　sbit SDA=P2^0;

　　sbit SCL=P2^1;

　　void SomeNop（）; //短延時

　　void init（）; //初始化

　　void check_ACK（void）；

　　void I2CStart（void）;

　　void I2cStop（void）;

　　void write_byte（uchar dat）;//寫字節

　　void delay（uint z）;

　　uchar read_byte（）; //讀字節

　　void write（uchar addr，uchar dat）; //指定地址寫

　　uchar read（uchar addr）; //指定地址讀

　　bit flag; //應答標志位

　　void main（）

　　{

　　init（）;

　　write_add（5，0xaa）; //向地址5寫入0xaa

　　delay（10）; //延時，否則被坑呀?。。?/p>

　　P1=read_add（5）; //讀取地址5的值

　　while（1）;

　　}

　　//***************************************************************************

　　void delay（）//簡單延時函數

　　{ ;; }

　　//***************************************************************************

　　void start（） //開始信號 SCL在高電平期間，SDA一個下降沿則表示啟動信號

　　{

　　sda=1; //釋放SDA總線

　　delay（）;

　　scl=1;

　　delay（）;

　　sda=0;

　　delay（）;

　　}

　　//***************************************************************************

　　void stop（） //停止 SCL在高電平期間，SDA一個上升沿則表示停止信號

　　{

　　sda=0;

　　delay（）;

　　scl=1;

　　delay（）;

　　sda=1;

　　delay（）;

　　}

　　//***************************************************************************

　　void respons（） //應答 SCL在高電平期間，SDA被從設備拉為低電平表示應答

　　{

　　uchar i;

　　scl=1;

　　delay（）;

　　//至多等待250個CPU時鐘周期

　　while（（sda==1）&&（i《250））i++;

　　scl=0;

　　delay（）;

　　}

　　//***************************************************************************

　　void init（）//總線初始化 將總線都拉高一釋放總線 發送啟動信號前，要先初始化總線。即總有檢測到總線空閑才開始發送啟動信號

　　{

　　sda=1;

　　delay（）;

　　scl=1;

　　delay（）;

　　}

　　//***************************************************************************

　　void write_byte（uchar date） //寫一個字節

　　{

　　uchar i，temp;

　　temp=date;

　　for（i=0;i《8;i++）

　　{

　　temp=temp《《1;

　　scl=0;//拉低SCL，因?yàn)橹挥性跁r(shí)鐘信號為低電平期間按數據線上的高低電平狀態才允許變化；并在此時和上一個循環的scl=1一起形成一個上升沿

　　delay（）;

　　sda=CY;

　　delay（）;

　　scl=1;//拉高SCL，此時SDA上的數據穩定

　　delay（）;

　　}

　　scl=0;//拉低SCL，為下次數據傳輸做好準備

　　delay（）;

　　sda=1;//釋放SDA總線，接下來由從設備控制，比如從設備接收完數據后，在SCL為高時，拉低SDA作為應答信號

　　delay（）;

　　}

　　//***************************************************************************

　　uchar read_byte（）//讀一個字節

　　{

　　uchar i，k;

　　scl=0;

　　delay（）;

　　sda=1;

　　delay（）;

　　for（i=0;i《8;i++）

　　{

　　scl=1;//上升沿時，IIC設備將數據放在sda線上，并在高電平期間數據已經穩定，可以接收啦

　　delay（）;

　　k=（k《《1）|sda;

　　scl=0;//拉低SCL，使發送端可以把數據放在SDA上

　　delay（）;

　　}

　　return k;

　　}

　　//***************************************************************************

　　void write_add（uchar address，uchar date）//任意地址寫一個字節

　　{

　　start（）;//啟動

　　write_byte（0xa0）;//發送從設備地址

　　respons（）;//等待從設備的響應

　　write_byte（address）;//發出芯片內地址

　　respons（）;//等待從設備的響應

　　write_byte（date）;//發送數據

　　respons（）;//等待從設備的響應

　　stop（）;//停止

　　}

　　//***************************************************************************

　　uchar read_add（uchar address）//讀取一個字節

　　{

　　uchar date;

　　start（）;//啟動

　　write_byte（0xa0）;//發送發送從設備地址 寫操作

　　respons（）;//等待從設備的響應

　　write_byte（address）;//發送芯片內地址

　　respons（）;//等待從設備的響應

　　start（）;//啟動

　　write_byte（0xa1）;//發送發送從設備地址 讀操作

　　respons（）;//等待從設備的響應

　　date=read_byte（）;//獲取數據

　　stop（）;//停止

　　return date;//返回?cái)?shù)據

　　}

?
