自從2012年谷歌無人駕駛汽車刷屏以來，頂在車頂?shù)摹叭彝啊笨偸沁@么引人矚目。而這“全家桶”就是傳說中的激光雷達。

　　這款激光雷達的供應商是來自美國Velodyne，當時這個“全家桶”造價高達7萬美刀，比車還貴！準確來說，應該可以買5輛比亞迪…

　　OK，說到這里，大家肯定要問了，激光雷達最近好像聽到頻率很高??？

　　沒錯，說到激光雷達就不得不提最近風頭正勁的ADAS?，F(xiàn)階段的ADAS，激光雷達、毫米波雷達、視覺傳感器是用于周圍環境感測的主流手段，是實現ADAS的必備。

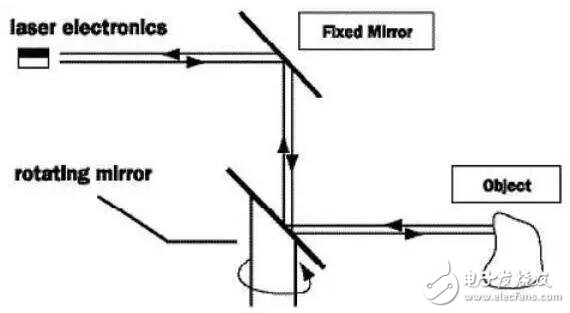

　　而所謂激光雷達，就是利用激光束探測目標，獲得數據并生成精確的數字高程模型。它的工作原理也不難理解，就是發射和接收激光束。在激光雷達的內部，每一組組件都包含一個發射單元與接收單元。我們拿激光雷達領域最有名的公司Velodyne的旋轉鏡面設計圖來說明。

　　激光雷達工作原理（圖片來自Velodyne）

　　這套發射/接收組件和旋轉鏡面結合在一起，能掃描至少一個平面。鏡面不只反射二極管發出去的光，而且也能把反射回來的光再反射給接收器。通過旋轉鏡面，能夠?qū)崿F(xiàn) 90到180度的視角，并且大大降低系統設計和制造的復雜度，因?yàn)殓R面是這里面唯一的運動機構。

　　探測距離的原理是基于光返回的時間，激光二極管發出脈沖光，脈沖光照射到目標物后反射一部分光回來，在二極管附近安裝一個光子探測器，它可以探測出返回來的信號，通過計算發射和探測的時間差就可以計算出目標物的距離。脈沖距離測量系統一旦被激活就能收集到大量的點云。

　　如果點云中有目標物，目標物就會在點云中呈現出一個陰影。通過這個陰影可以測量出目標物的距離和大小。通過點云可以生成周圍環境的3D圖像。點云密度越高，圖像越清晰。

　　講完激光雷達的原理，同志們可能又有疑問了，為什么ADAS里要裝兩種雷達，激光雷達和毫米波雷達的區別又是什么呢？

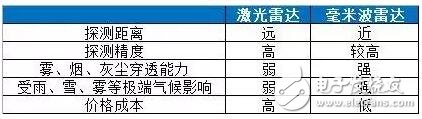

　　小編特意給大家理了張圖，對比激光雷達和毫米波雷達的各方面能力，大家一看便知：

　　總體而言，激光雷達的精度更高，但是價格昂貴。

　　激光雷達的優勢非常明顯，其探測的范圍更廣，且精度更高。但是在極端天氣或者煙霧環境下性能大大降低，而且由于其數據采集量大，價格也非常貴。目前安裝在百度和谷歌無人駕駛汽車上的64線激光雷達（線數越多，性能越好，造價越貴），售價就高達70萬人民幣。

　　毫米波雷達受制于波長，但是價格較低。

　　毫米波雷達的技術相對成熟，其波長介于厘米波和光波之間，因此毫米波兼有微波制導和光電制導的優點，且其引導頭具有體積小、質量輕和空間分辨率高。此外，毫米波導引頭穿透霧、煙、灰塵的能力強，相比于激光雷達是一大優勢。但是，由于其收到頻段損耗的直接制約，導致其對周邊所有障礙物無法進行精準的建模。不過受益于技術成熟，其單價也更低，只有100美元左右，而且市場需求相較激光雷達更多。

　　所以為了互補，大多數ADAS上都會裝上兩款雷達。不過，要推廣ADAS，實現無人駕駛的遠大理想，激光雷達的成本問題便成了關鍵。試想一下，一個激光雷達賣的比車還貴，會有用戶買單嗎？

　　所以，大家都在找把激光雷達成本降低的方法，然后！固態激光雷達就誕生了！

　　固態激光雷達第一次出現在大眾視野中應該是在今年1月的美國CES上，激光雷達初創公司 Quanergy Systems 發布了號稱是全球第一款固態激光雷達傳感器，并稱如果訂貨量在一萬臺，每臺激光雷達的成本有望控制在 100 美元以下。（這家公司我們下文會做詳細介紹，大家不用著急百度）

　　100美元啊，什么概念啊…原來幾十萬的東西，現在就買幾百塊??！到底是干了什么才能讓成本下降這么多呢？

　　我們又要回到原理上來，傳統的激光雷達是靠360度機械旋轉來運作的，而固態激光雷達則采用了基于電子部件進行數據讀寫的方案，去除了機械旋轉部件，采用集成電路上的感應晶片掃描各個方向，然后輸出車輛周圍的 3D 圖像。另外，Quanergy還將其線數還降低到了8線，這樣不僅大大降低了成本，而且還縮小了體積。

　　用一張比較通俗易懂的圖解釋應該就是這個了：

　　不過“固態”就意味著激光雷達不能進行 360 度旋轉，只能探測前方。但是，只要在車輛上多裝幾個就可以解決探測范圍的不足了。

　　除了固態激光雷達，目前還有一種混合固態雷達，也是另外一種過渡性的產品。混合固態雷達雖然從外觀上看不到傳統激光雷達的旋轉機制，但是為了360全視角，其內部實際上仍然存在一些機械旋轉部件。只是這套機械旋轉部件做的非常小巧并且藏在機身內部而已。

　　不過，雖然以上兩種方案是把激光雷達的價格降低了，但是依然無法解決激光雷達在極端氣候下性能下降的問題。所以，ADAS還是需要將激光雷達與全天候工作的毫米波雷達相結合，來確保在所有環境下的探測性能。

　　討論完激光雷達七七八八的問題，我們一起來看看目前在激光雷達領域比較有代表性的幾家公司吧。

　　Velodyne

　　提到激光雷達，就不得不提Velodyne！還記得文章開頭小編提到的價值幾十萬的肯德基全家桶么，那就是他們家的產品。

　　Velodyne目前已量產銷售的激光雷達（圖片來自Velodyne）

　　它于1983年成立于美國硅谷，05年的時候開始研發激光雷達，且主要應用于無人駕駛汽車領域。07年的時候嶄露頭角，發展成為實時激光雷達傳感器技術的開發、制造和供應商。09 年，谷歌推出了無人駕駛汽車項目，用了Velodyne那巨貴無比的激光雷達，此后Velodyne名聲大噪。2016年，Velodyne將其激光雷達部門獨立出去，成立了Velodyne LiDAR，而就是這家新公司在今年獲得了由福特汽車與百度聯合注資的1.5億美金。

　　Velodyne 目前已經量產銷售的激光雷達有三款：分別為 HDL-64E（64 線）、HDL-32E（32 線）、VLP-16（16 線）。除了谷歌、百度、Uber 等無人駕駛汽車使用 64 線產品外，一些汽車廠商在車上使用 32 線和 16 線產品進行測試。

　　你可能要問為什么他們家產品那么貴？

　　其實造成價格高昂的主要原因是因?yàn)榧す饫走_(dá)還遠沒有達到大規模應用的地步。而且 Velodyne 在灣區的工廠還處于手工組裝和調教階段，人工成本非常高。

　　以激光雷達 64 線數的調教為例，每一條線都有一對激光發射器和接收器：20 圈每秒的速度旋轉，放出的激光要達到 100 米至 200 米的距離。在組裝過程中，為保證發射出去的激光要被成對的接收器收到，不能有任何偏差。在這種情況下，64 線雷達一個星期只能完成兩臺成品。這樣的組裝和調校過程極其復雜和耗時。

　　不過今年他們的情況應該會有所改觀，因?yàn)閂elodyne 計劃將產品交給中國一線代工企業代工了。

　　Quanergy

　　Quanergy的出名是因?yàn)樗诮衲昴瓿醯腃ES消費電子展上發布了“世界第一款面向自動駕駛汽車的固態激光雷達”，并且號稱將激光雷達產品的價格削減至100美元左右。

　　它成立于2012年，是一家專注于研發激光雷達的初創公司，作為一家成立不到4年的公司，已經受到了風投和汽車零部件巨頭的青睞：

　　2014年獲得來自三星電子風險投資，特斯拉創始人及清華企業家協會天使基金的種子投資；同年完成 3000萬美金的A輪融資；2015 年獲得德?tīng)柛?zhàn)略投資，德?tīng)柛Ｊ召?gòu)了 Quanergy 部分股權，目前兩家公司的工程師正在努力研發激光雷達系統；2016年獲得1億美金B(yǎng)輪融資。

　　目前，他們正在和德?tīng)柛Ｆ嚭献餮邪l(fā)產品，然而進入量產階段還得再等兩年。..

　　Ibeo

　　來自德國漢堡的Ibeo，在激光雷達領域其實算不上新人了。Ibeo成立于 1998 年，2000年被傳感器制造商Sick AG收購。2009 年公司脫離Sick AG獨立，2010 年和法雷奧合作開始量產可用于汽車的產品ScaLa。然后今年被汽車零部件供應巨頭采埃孚（ZF）收購了40% 的股權。雙方將合作開發下一代 Lidar，應該也是固態激光雷達。

　　講了這么國外的企業，我們國內的企業在這塊上有沒有什么突破呢？

　　小編表示非?？上У氖羌す饫走_(dá)的核心技術大部分還掌握在國外企業里。國內目前在做激光雷達的企業也有10家左右，但是大多數的應用在大氣污染檢測和三維測繪，專注于車載激光雷達研發的為數不多，主要有護航實業、鐳神智能和思嵐科技這三家。由于受限于技術實力，在無人駕駛領域國內的激光雷達公司普遍缺乏話語權，這也使得國內無人駕駛的應用研發和產業生態面臨許多挑戰。初創公司若想進入這塊領域，則需要考慮激光雷達如何在保持探測精度的情況下降低成本，才有可能殺出市場。
