FPGA 內部時鐘處理的常見設計方法

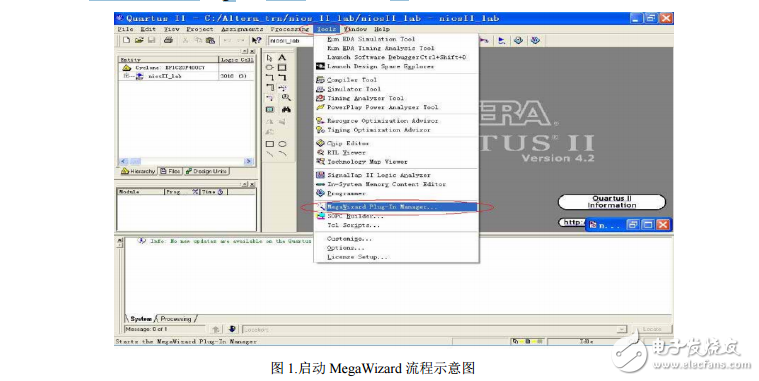

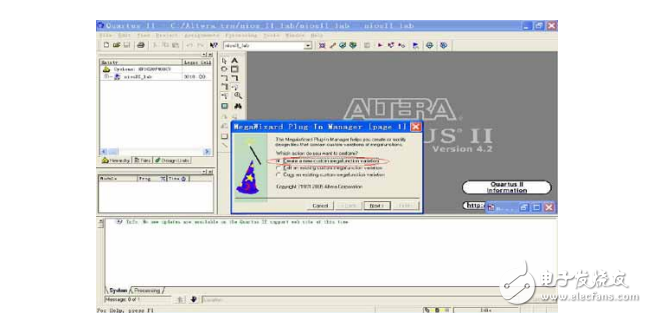

　　前言： 目前的 fpga 功能越來越強大，在 FPGA 內部對時鐘的處理使用比較普遍。其時鐘處理內容根據不同的應用場合與不同的設計需求包含倍頻或者分頻。下面是比較常用的FPGA內部實現時鐘處理的一些基本思想及經驗與大家交流。希望與大家一起交流提高。這里主要以 Altera 的 FPGA 為例說明，對 Xilinx 的 FPGA 說明相對較少，需要的可以參見 Xilinx 的相關文檔。 1 倍頻時鐘的倍頻： 在 FPGA 內部實現倍頻一般采用外部時鐘輸入根據項目不同的需要可以倍頻到不同的時鐘頻率（低時鐘速率到高速時鐘頻率）。 例如外部晶振輸入 27M，在 fpga 內部倍頻至 54M，或者 81M，而不同的 FPGA 廠家實現的機制不盡相同。在 Xilinx 的 FPGA 內部實現時直接調用 DCM（數字時鐘處理模塊）可以實現， 在 ISE 界面下可以直接實現。而 Altera 的 FPGA 內部實現倍頻則需要內部的 PLL，方法與步驟參考圖 1 與圖 2.客觀一點來講，PLL 的性能相對 DCM 有一定的優勢，因?yàn)?PLL 是模擬鎖相環，而 Xilinx 的 DCM 采用的 DLL 為數字鎖相環。兩者的性能比較有興趣的可參考相關文檔。注：下面的 Megawizard 使用流程同樣適合其他的 Altera 的 Mega-core。這里可以根據用戶需求生成相應的 Mega-core，例如 RAM，F(xiàn)IFO 等。
