當今各種智能化控制系統離不開數據信息的傳輸。

　　其中，無線數據傳輸是區別于傳統有線傳輸?shù)男滦蛡鬏敺绞?，系統不需要傳輸線纜且成本低廉。為單片機匹配相應的無線通信接口電路，即可實現單片機之間或單片機與微機之間的無線數據傳輸。目前常用的無線通信接口電路，是以無線收發芯片為核心的電路。當數據傳輸時，在軟件設計中采取必要的抗干擾措施和識別措施，可以有效地避免干擾，達到滿意的通信效果。文中以89c2051單片機為基礎，進行無線通信以識別非接觸式無線識別裝置，其應用可以嵌入到電業管理或燃?xì)馐召M(fèi)等系統中，也可作為一個獨立讀卡器對IC卡進行操作，配合不同軟件可以應用于不同行業。

　　1　系統的工作原理

　　本設計以單片機作為閱讀器和應答器的核心、這兩部分主要使用LM567。本系統是一個小型的無線識別器件最大操作距離達70mm。系統內部結構分為射頻區和接口區：射頻區內含調制解調器和電源供電電路，直接與天線連接；接口區有與單片機相連的端口，還具有與射頻區相連的收/發器、可以用單片機程序存放3套寄存器初始化文件的E2PROM以及進行3次數據證實防錯誤機制、防碰撞處理的防碰撞模塊和控制單元。這是閱讀器跟應答器實現無線通信的核心模塊，也是設計的關鍵。

　　2　硬件電路的設計

　　無線識別系統裝置由閱讀器、應答器與耦合線圈（即天線）3部分組成。

　　2.1　閱讀器的設計

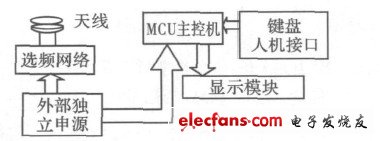

　　閱讀器基本電路，如圖1所示。當有應答器靠近閱讀器時，閱讀器內的天線組成了一個LC并聯諧振電路，其頻率與應答器的發射頻率相同，這樣在電磁波的激勵下，LC諧振電路產生共振，從而使高頻信號流入閱讀器中用于解調的LM567的輸入端。輸出的解調信號與上述單片機編碼信號反向，最后經過單片機譯碼輸出顯示。

　　LM567具有調制和解調雙重功能。其調解出來的信號可直接被單片機識別，并由單片機發送給數碼管并顯示。

?

圖1　閱讀器

　　2.2　應答器的設計

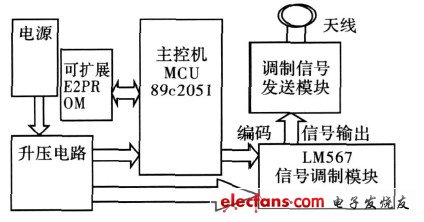

　　應答器工作時，通過89c2051單片機進行數據編碼，然后送往LM567被調制到高頻載波上，與其輸出端相連的天線線圈不斷地向外發出一組固定頻率的電磁波（145kHz），當有應答器靠近閱讀器時，閱讀器識別并顯示。應答器硬件電路如圖2所示。

?

圖2　應答器

　　2.3　耦合線圈（即天線）的設計

　　天線是一種轉能器。發射時，把發射機的高頻電流轉化為空間電磁波；接收時，把從空間截獲的電磁波轉換為高頻電流送入接收機。對于設計一個應用于射頻識別系統的小功率、短距離無線收發設備，天線設計是其中的重要部分。良好的天線系統可以使通信距離達到最佳狀態。天線的種類很多，不同的應用需要不同的天線。在小功率、短距離的RFID系統中，需要一個通信可靠、價格低廉的天線系統，耦合線圈環型天線是比較常用的一種。

　　2.3.1　分析環型天線的等效電路

　　環型天線激勵點的電壓和電流由環的輸入阻抗聯系起來，即V=ZI0。為了評估用于天線諧振的電容Z′in,環型天線的輸入阻抗必須確定；同樣，為了評估天線效率和輻射阻抗，環型導體內的歐姆損耗和其他歐姆損耗也必須確定。

　　2.3.2　天線設計參數

　　環型天線輸入阻抗Zin可由下式給出：

?

　　式中，RR為輻射電阻；RL為環型導體損耗電阻；RX為額外歐姆損耗電阻；LA為環型天線電感；L1為環型導體電感。

　　環型導體損耗電阻為：

?

　　式中，l為金屬環形導體長度，p為環形導體交叉部分的周長，RS為導體表面電阻，u0為4π×10-7H/m;σ為導體電導率；RL的單位為Ω。額外歐姆損耗電阻主要來自電容CP上的等效串聯電阻：

?

　　2.4　帶有天線的閱讀器的等效電路

　　產生交變磁場所需的導體回路由線圈L1表示，串聯電阻R1相當于導體回路L1中線繞電阻的歐姆損耗。為了當閱讀器的工作頻率為fTX時在導體回路L1中獲得最大電流，從而產生最大磁場強度H,經電容器C1串聯形成諧振頻率fRES=fTX的串聯諧振電路。

　　圖4中，閱讀器的發送器出口產生高頻電壓u2,接收器直接與天線線圈L1連接。串聯諧振電路的總阻抗Z1為各項單阻抗之和，即：

?

　　2.5　天線連接的匹配研究

　　根據閱讀器使用的頻率范圍，使用不同的方法將天線線圈連接到閱讀器發送器的輸出端。通過功率匹配將天線線圈直接連接功率輸出級，或通過同軸電纜饋送到天線線圈。天線線圈L1在射頻識別系統的工作頻率范圍內表現為阻抗ZL。為了實現與50Ω系統的功率匹配，必須通過無源的匹配電路將此阻抗轉換為50Ω，然后通過同軸電纜即可幾乎無損失且無輻射地將此功率從閱讀器末級傳送到匹配電路。
