* 增加跳頻信號

1. 對擁有三個跳頻及BPSK調制的傳輸6，選擇第一個跳頻648 MHz，然后為這個信號選擇參數。對直到功率上升的前128個符號，設置為0dB；對其余符號，設置為-60dB。這可以對前128個符號啟用頻率1 (648MHz)，然后選擇下一個跳頻，對第129個~256個符號，把功率設置為0dB，對其余符號設置為-60dB。這將從第129個~256個符號啟用頻率 (673MHz)。類似的，對第三個頻率執行設置(623MHz)。

2. 通過選擇功率升量一欄，可以增加功率升量。上升時間可以選擇10ns。功率升量與上面的符號幅度相結合，可以創建用戶自定義的跳頻無線電控制功能。

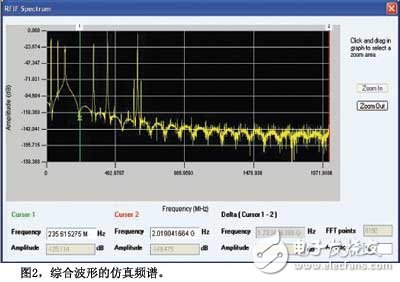

3. 匯編和生成波形。圖2顯示了組合波形的頻譜。

?

?

各個步驟結束，通過AWG已經生成波形。這突出說明了軟件怎樣幫助設計人員驗證SIGINT接收機的功能，識別其在實地可能遇到的各種傳輸。

測試信號檢驗

通過AWG生成使用上面介紹的軟件設計的信號。在實時頻譜分析儀(RTSA)中捕獲這個信號，對每個頻率分析信號。載波6由三個頻率(648 MHz、673 MHz和623 MHz)組成，RTSA上作為頻譜圖捕獲其跳頻模式，頻譜圖是一種高級形式的時間對頻率曲線。這個曲線通過適當?shù)剡x擇時間窗口和頻率跨度獲得。

保證余量

現代戰斗環境正迅速變化。微處理器、信號處理和波形等技術進步正導致新型無線電、雷達和戰術通信系統的開發?，F(xiàn)有的RF智能收集和干擾平臺很難處理當前跳頻和戰斗聯網無線電，更難處理新一代軟件定義的低能耗分組網絡和雷達系統。因此，這些SIGINT接收機必須經過全面測試，以便擁有足夠的余量在部署時成功地執行所需的功能。

在SIGINT接收機中，問題被進一步放大。在傳統接收機中，可以在實驗室中簡便預測及全面測試信號，與此不同，SIGINT接收機被要求接收和分析未知載頻上的未知調制。例如，應正確分析采用不同調制、載頻相距很近的兩臺發射機。另一個實例是結合使用跳頻發射機及其中一個跳頻上的正常傳輸來測試接收機。SIGINT接收機應能夠準確地分析這些場景。用戶可能還要創建擁有低信噪比的SIGINT波形，描述遙遠的和/或低能耗發射機。因此，必須針對所有實際環境損傷和干擾測試這些接收機，以便接收機設計強健，在其可能遇到的未知條件下獲得足夠的余量。

RFXpress之類的軟件允許設計人員創建這些場景，另外可以在SIGINT波形中增加各種損傷，包括IQ損傷，如載波泄漏、正交誤差和IQ失衡?？梢砸哉仪€或載頻偏置的形式增加干擾。用戶可以定義最多10條不同的路徑，仿真波形上的多路徑效應。可以采用符號、幅度和相位延遲的形式，為各個載波定義路徑。

總結

SIGINT接收機必須工作在復雜的、快速變化的環境帶來了測試的重大挑戰，特別是在實驗室中仿真實際環境?；谲浖墓ぞ吲c高性能AWG儀器相結合，提供了一種簡便高效的方式，保證SIGINT接收機能夠處理這些環境。此外，設計人員可以增加損傷，保證接收機的強健性，并能夠在未知環境中高效運行。
