在GSM時代，移動承載網傳送的主要是TDM語音業務，面向連接的SDH成為當時最佳的承載技術。伴隨UMTS的發展，新業務需求不斷涌現，F(xiàn)MC及綜合承載日趨明顯，移動承載網IP化進程持續加速，LTE時代也即將到來，網絡IP化趨勢不可阻擋，此時運營商也開始考慮選擇何種技術構建未來的承載網，從而避免重復投資，保持網絡的可持續演進和發展。華為面向全球運營商提供了高效、可靠、易用、面向未來的IP RAN解決方案，以滿足各類運營商的網絡發展需要。

一、支撐多業務綜合承載，面向未來

華為IP RAN解決方案基于IP/MPLS框架體系，采用成熟的路由器軟硬件平臺，可以高質量承載GSM/UMTS/LTE等移動業務，支撐IPTV、專線、高速上網等FMC的綜合業務承載，滿足云承載、IPv6、物聯網等需求，面向未來，可持續演進，規避運營商由于業務發展而面臨的網絡演進問題。

華為IP RAN綜合承載網解決方案組網結構通常分為接入層、匯聚層、核心層三層進行部署，網絡端到端部署路由器平臺產品。各個層面的主要功能如下：

接入層：完成不同網絡不同業務的接入；

匯聚層：完成接入層流量的匯聚，可以環形或鏈形組網，匯聚層完成接入層流量的匯聚和收斂，減輕核心層端口壓力，可以樹形和環形組網；

核心層：承載轉發匯聚層流量，并把業務疏導到各個業務系統，可以樹形和口子形組網。

IP RAN采用端到端路由器組網，應用場景豐富，可以滿足各種固定業務和移動業務的綜合業務承載。IP RAN綜合承載網通過端到端部署完善的保護方案實現節點、鏈路、網絡級的多重保護，實現業務系統對于網絡發生的故障無感知。當前，IP RAN綜合承載網解決方案支持端到端部署時鐘同步解決方案（包括1588v2、同步以太等多種時鐘模式），可以實現網絡的端到端時鐘/時間同步，可以大為降低運營商部署GPS時鐘的成本。

為了提升網絡對于業務的服務質量，IP RAN網絡可以端到端部署多級別的HQoS（層次化QoS），能夠分用戶、分業務進行精細化的業務質量調度，提供高可靠的服務質量保證,幫助運營商進行E2E的精細化運營。華為IP RAN綜合承載網解決方案通過端到端部署OAM，提供層次化的OAM檢測手段，提供多樣的故障檢測和定位手段，大為提升網絡的運維效率，通過硬件OAM、 Y.1731、BFD等技術，實現端到端網絡監測，使得網絡盡在掌控。華為IP RAN綜合承載網解決方案突破了傳統IP網絡的運維局限，端到端部署網管系統，提供可視化類似傳統SDH的IP運維方案，幫助運營商降低IP網絡的運維難度，降低運維成本。總的來說，華為IP RAN綜合承載網解決方案在業務承載、可靠性、擴展性、時鐘同步、服務質量、網絡安全、運維管理、未來演進等方面的全面特性提升將適配運營商未來網絡建設和業務發展的要求。

二、層次化H-VPN領先技術，支撐超大規模組網

華為IP RAN解決方案針對運營商傳統業務和未來業務涉及，具備各類新老業務的承載和傳送能力。對于運營商基站傳送業務來說，可以實現GSM/UMTS/LTE移動業務的統一承載，根據基站接入方式的不同，可以采用不同的業務承載方案。

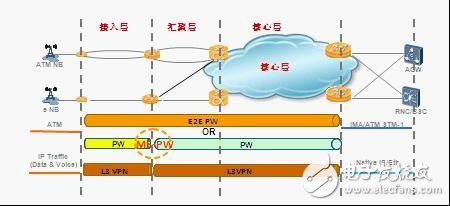

TDM E1和ATM E1：對于采用TDM E1和ATM E1接入的基站業務來講，可以采用端到端的PW隧道承載，也可以在接入層和匯聚層采用分段PW進行承載；在接入層設備電路仿真和PW封裝，在核心設備終結PW，把數據解封裝，通過E1或ATM接口與業務系統互通。

IP/Eth基站：對于IP/Eth接入基站業務來講，可以在接入層采用端到端的L3 VPN承載，也可以采用分段的層次化L3 VPN承載，在核心設備終結L3VPN，通過Native IP/Eth接口與業務系統互通。

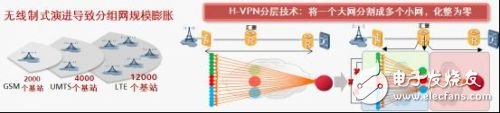

伴隨未來伴隨LTE的發展，LTE基站規?？赡芸焖偻黄片F(xiàn)有GSM/UMTS網絡規模，運營商的無線網絡規模可能出現爆炸式增長。在此情況下，華為IP RAN解決方案通過部署H-VPN層次化組網方案，可以有效隔離路由器網絡震蕩的影響，提升可靠性，很好支撐超大規模組網，使得運營商可以支撐近乎無限大的網絡規模，并可以降低不同接入模式下對網絡設備的技術及規格要求，從而可以降低網絡的建設成本，并具備面向未來的持續演進能力。

三、H-QoS打造綜合承載彈性管道，業務按需承載

越來越多的運營商正在采用基于IP/MPLS的各種VPN技術建設多業務寬帶城域網，個人Triple-Play業務、企業專線業務、批發業務、移動回傳業務等通過多個VPN 進行業務隔離，但如何實現多種業務端到端的帶寬保證和優先級調度，以及不同用戶的不用業務的端到端的帶寬保證和優先級調度成為一個非常重要的要求。當前的多種主流QoS技術在一定程度上滿足了業務的質量要求，但是都不能實現多業務統一承載的寬帶城域網中不同用戶和業務的端到端帶寬保證和優先級調度的要求，不能滿足多個用戶和業務端到端的帶寬保證和優先級調度要求，尤其是網絡承載側存在多個用戶和業務之間相互搶占帶寬的問題，不能滿足業務質量要求。華為基于對寬帶城域網和多業務承載的深刻理解，創新性的提出了MPLS HQoS 技術，HQoS（Hierarchical QoS）是一種既能控制用戶的流量，又能同時根據用戶業務優先級進行調度的QoS技術。HQoS提供完善的流量統計功能，網絡管理員可以監控到各種業務占用的帶寬情況，通過分析流量來合理劃分各業務的帶寬，實現不同用戶和業務在網絡承載側也能夠細分，提供獨立的帶寬保證和優先級調度，一個用戶和業務的突發流量和異常流量不會影響其他的用戶和業務，真正做到了多個用戶和業務的端到端質量保證，從而通過構建IP RAN打造綜合承載彈性管道，使得業務按需承載。

四、端到端毫秒級倒換，安全可靠

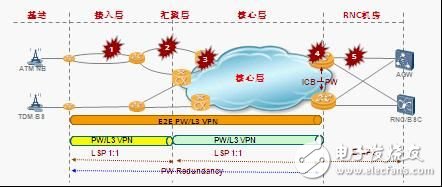

華為IP RAN綜合承載解決方案采用多種保護技術使得網絡具備電信級的毫秒級別保護的高可靠性。在IP RAN網絡中，無論是接入層、匯聚層還是核心層的任意鏈路或網絡節點故障，都會實現快速的網絡收斂保護，而且業務無感知。對于TDM/ATM基站業務，通過在基站側和RNC/BSC網關之間部署LSP 1:1+PW冗余保護等技術，實現基站側至RNC/BSC網關之間鏈路和節點故障的保護倒換，無論采用E2EPW或分段PW模式進行承載，都可以提供端到端的毫秒級的故障檢測和保護倒換，做到業務系統無感知。例如在故障1(接入側鏈路故障)，此時,啟動主PW的外層隧道LSP1:1倒換,主LSP倒換到備用LSP，業務完成快速倒換；當故障3(匯聚設備故障)，此時啟動主備PW的倒換,主PW倒換到備PW，業務完成快速倒換；采用端到端的保護倒換技術，可以做到任意故障點保護，同時任意點故障不會導致整個網絡都進行倒換，保證整個網絡的穩定性，從而使得整個運營商網絡更為安全可靠。

華為IP RAN綜合承載解決方案支持業務端到端的可靠性保護，實現鏈路、節點、網絡級多重保護。IP RAN通過支持端到端部署OAM，完成對網絡故障的快速檢測和定位，支撐網絡端到端的快速保護倒換，實現業務系統的無感知。IP RAN支持層次化的OAM檢測技術，LSP層采用MPLS OAM檢測，PW層采用PW OAM檢測，業務層采用Eth OAM檢測，全方位的進行故障檢測。

五、設備即插即用，高效業務發放

隨著UMTS和未來LTE的開通，基站數量將不斷增大，據分析后續一個中等城市基站數量就將達到數千甚至上萬，海量裸設備開局部署工作量巨大，因此傳統的配置方式已不再適合。即插即用的能力，直接決定著建設工期的長短，也決定著運營商能否搶占業務發展先機。做好規劃設計后，在華為U2000的支撐下，設備可以即插即用，即刻開通，平均每臺的部署時間縮短為5分鐘，當需要增加新接入節點的時候，只需要普通工程人員攜帶設備到站點，安裝設備，連接光纖，加電，運維中心即可管理該設備，并實現基礎配置自動下發，整個過程只需要進一次站，為高質量快速交付提供了保障，有效降低設備開局進站成本，而命令行方式，需要30分鐘以上的時間，耗人耗時。

移動承載時代，快速發放業務，就意味著能夠快速盈利，并降低運營成本。華為IP RAN解決方案包括了業界最為高效的運維解決方案，類SDH，面向?qū)ο螅嫦驑I(yè)務，全可視化的業務部署，比傳統CLI方式，效率提高到5倍。整個操作所見即所得，直觀高效，業務開通效率大為提升。

六、智能網絡運營，實現高效運維

SDH-Like簡易運維體驗，網絡盡在掌控

華為IP RAN解決方案可提供類似SDH風格的可視化端到端業務發放，同時通過業務模板和參數自動計算等能力極大地簡化了業務發放流程。 以最常用的L3VPN業務，3個站點下發，設備與網管人員同時操作耗時比較來看：命令行方式需3個站點分別下發，相同站點命令行可重復拷貝，不同命令需手工更新錄入，效率很低；華為IP RAN解決方案可以一站式業務下發，所見即所得，利用端到端業務模板，以及參數的自動分配功，大幅提升業務開通效率，節省一半以上的時間。

華為IP RAN解決方案支持全面的網絡側性能管理，可進行精準的性能統計和趨勢分析。網管系統通過支持對基站和RNC進行流量統計和質量監控，輕松了解每個基站/RNC負荷和業務健康情況，為擴容提供準確的性能數據支撐。比如出現客戶視頻下載慢、馬賽克現象，傳統運維面對的是黑盒式的網絡業務，業務質量不可監控不可預知，出了問題才知道需要擴容；通過網管系統可以實時了解基站流量統計及趨勢，主動運維、提前預測，快速把握基站擴容時機，使用專業服務工具進行圖例式的性能統計和智能分析，實現網絡質量可視化分析與管理，使得網絡盡在掌控。

智能告警關聯分析，直擊故障根源

面對復雜的業務路徑，傳統故障定位靠手工進行，效率低。華為IP RAN解決方案提供基于場景的NodeB到RNC之間的業務路徑可視化定位功能，可以快速故障定位，大幅縮短定位時間從小時級到分鐘級。比如對于基站到基站控制器出現時延、丟包嚴重，移動回傳質量開始劣化的故障。手工定位需要逐跳查看路由表，命令行手工發現路徑，在圖紙上手動畫出路徑，逐跳分析，進行逐跳ping操作，逐跳端口流量查看等診斷操作，需要專業人員依靠經驗給出故障結果，整個過程需耗時若干小時。通過網管系統故障定位，首先輸入基站IP，系統自動計算路由，業務圖上顯示可視具體路徑，并且提供豐富的診斷手段，所有端口流量自動采集，通過一鍵式的批量ping所有路徑，網管智能輸出故障分析結果，故障處理時間大為減少。

七、歷經考驗，成熟商用

將移動互聯網業務與固定互聯網業務進行統一的承載已經成為更多運營商的共識。目前，全球主流的綜合運營商都已經開始在思考如何把固定業務和移動業務進行統一承載，以提升效率并降低成本，并開始進行相關方面的研究、試驗和運營等嘗試。目前，華為IP RAN解決方案已經在杭州、珠海、重慶、上海、北京、沈陽、深圳、蘭州、貴州、銀川、南寧、臺州等多個省市的運營商成功部署，從2009年華為承建國內第一個IP RAN局點至今，歷經多次重大節日高話務量挑戰，網絡運行保持穩定，為構筑下一代IP化網絡積累了寶貴而豐富的經驗，并協助運營商提升了運營團隊的IP化技術儲備與運營能力，構建高效、可靠、易用、面向未來的網絡架構，進而助力運營商跨越ALL IP時代。
