國外電磁兼容性仿真發展概況及相關應用介紹

計算機的飛速發展以及電磁場數值分析方法的不斷進步，使得電磁兼容性仿真預測對軍用裝備產品設計的指導意義愈加明顯。各種商用化軟件的不斷推出，更是加速了這一進程。在電子對抗、電磁兼容等領域，由于用戶的迫切要求，出現了專門指導該領域?qū)I(yè)設計的軟件。美國、意大利、西班牙、俄羅斯、德國、英國、法國等世界先進國家的電磁兼容預測和分析技術已經形成一整套數字仿真和優化設計軟件系統，而且一刻也沒有停止過數值算法的完善和創新研究。

1、國外發展概況

電磁仿真技術中運用的主要計算電磁學方法大致可分為2 類：精確算法和高頻近似方法。精確計算方法包括差分法（FDTD，F(xiàn)DFD）、有限元（FEM）、矩量法（MoM）以及基于矩量法的快速算法（如快速多極子FMM 和多層快速多極子MLFMA）等，其中，在解決電大目標電磁問題中最有效的方法為多層快速多極子方法。高頻方法一般可歸作2 類：一類基于射線光學，包括幾何光學（GO）、幾何繞射理論（GTD）以及在GTD 基礎上發展起來的一致性繞射理論（UTD）等；另一類基于波前光學，包括物理光學（PO）、物理繞射理論（PTD）、等效電磁流方法（MEC）以及增量長度繞射系數法（ILDC）等。PO 高頻方法由于計算效率較高，對大目標的適應能力強，因此被廣為采用。

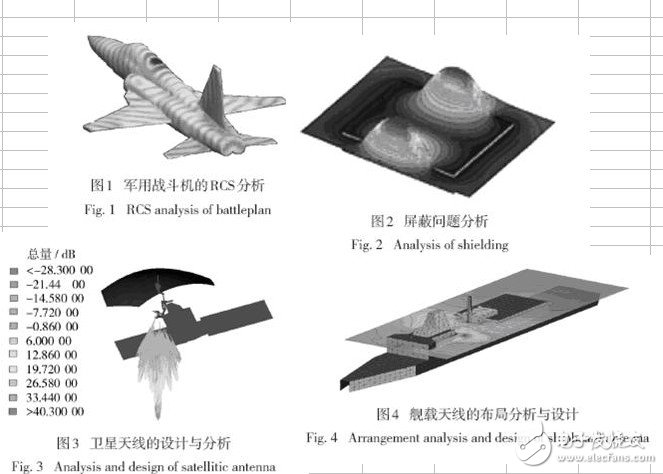

基于這些方法，國外不僅形成了眾多的預測仿真系統和軟件，還建立了相應的EMC 數據庫，可開展：1）各種軍用平臺電磁兼容性設計，包括大型艦船平臺的天線布置設計、艙室內EMC 設計、系統內EMC 分析、系統間EMC 分析等；2）平臺間EMC 分析，包括艦船編隊的EMC 分析；3）EMP（電磁脈沖）仿真、各種載體EMP 效應及適應性分析；4）陸海空天電五維現代化戰場電磁環境分析。

目前國外主要的商業軟件主要如下：

1.1 EMC2000軟件

該軟件由法國某公司研制，采用的計算方法主要是MoM，F(xiàn)DTD，F(xiàn)VO（有限體積法），PO/GO，GTD，UTD，PTD，ECM（等效電流法），在算法上與Ship EDF基本相同（增加了FVO），兩者的分析功能非常接近。據介紹，EMC2000 可以對雷電、靜電、電磁脈沖對目標的沖擊效應進行仿真分析，可對復雜介質進行時域分析，對孔縫耦合進行計算，但沒有RCS 計算功能。

1.2 FEKO+Cable Mod軟件

該軟件由南非某公司研制，采用的數值算法主要是MoM，PO，UTD，F(xiàn)EM（有限元法）以及一些混合算法，在新版軟件中增加了多層快速多極子算法（MLFMA），Cable Mod 功能和多種脈沖源（高斯、三角、雙指數和斜波脈沖）的時域分析，可為飛機、艦船、衛星、導彈、車輛等系統的全波電磁分析提供解決手段，包括電磁目標的散射分析（圖1）、機箱的屏蔽效能分析（圖2）、天線的設計與分析（圖3）、多天線布局分析（圖4）、系統的EMC/EMI 分析、介質實體的SAR 計算、微波器件的分析與設計、電纜束的耦合分析等。

國外電磁兼容仿真軟件及相關應用

1.3 Ansoft-HFSS軟件

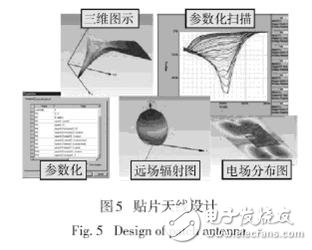

該軟件由美國Ansoft公司研制，采用的主要算法是有限元法（FEM），主要應用于微波器件（如波導、耦合器、濾波器、隔離器、諧振腔）和微波天線設計（圖5）中，可獲得特征阻抗、傳播常數、S 參數及電磁輻射場、天線方向圖等參數和結果。該軟件與FEKO 最早進入中國市場，并在國內擁有一定數量的用戶。

國外電磁兼容仿真軟件及相關應用

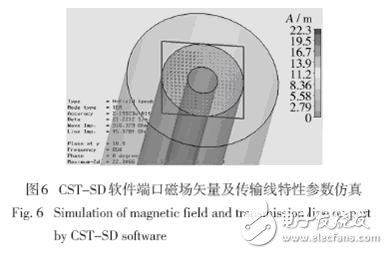

1.4 CST-SD 軟件

德國CST 公司研制了基于有限積分技術（FIT，該技術類似于FDTD）的仿真軟件CST-SD，主要用于高階諧振結構的設計。它通過散射參數（S 參數）將復雜系統分離成更小的單元進行分析，具體應用范圍主要是微波器件，包括耦合器、濾波器、平面結構電路、各種微波天線和藍牙技術等。圖6 是該軟件對雙指數脈沖信號沿電纜進入機箱后的效應進行仿真分析的結果。

國外電磁兼容仿真軟件及相關應用

1.5 FIDELITY 軟件

FIDELITY 軟件由Zeland公司研制，主要采用非均勻網格FDTD技術，可分析復雜填充介質中的場分布問題，其仿真結果主要包括：S 參數、VSWR（駐波比）、RLC 等效電路、坡印亭矢量、近場分布和輻射方向圖，具體應用范圍主要包括微波/毫米波集成電路（MMIC）、RF DCB、RF 天線、HTS 電路和濾波器、IC 內部連接、電路封裝等。

1.6 IMST-Empire軟件

閱讀全文

12 3 下一頁全文
