1引言

微波器件的設計是一項集成度較高的電子機械設計，涉及到多個領域的專業知識和技能。微波電路主要由模擬電路組成，電平小至微微瓦，大至幾十兆瓦；頻率低端為100 MHz以下，高端為100 GHz以上；電路結構有波導、同軸、微帶、介質波導、鰭線、懸置微帶等；電路受分布參數、電磁場影響大，難以量化。由于在微波頻段參數設計比低頻和數字電路復雜，因而使得微波器件的設計比一般電路的設計困難得多。

但是，如果限定微波器件的設計范圍，設計其中的某一類微波器件，則由于微波器件結構形狀比較穩定，可以用一組參數來約定尺寸，而且在產品的開發中，大部分 設計屬于類似設計，可以通過知識庫等予以限定，其他部分可以通過協同設計來解決。通過對設計任務進行適當?shù)姆纸猓诰W(wǎng)絡的支持下，聯合相關知識領域的研究 人員進行協同設計。

網絡協同設計可以使不同地點的管理人員、設計人員、施工人員以及普通用戶等均能同步或異步地參與設計工作，從而提高設計的質量和效率。該設計方式很大程度 上改善了傳統設計中項目管理與設計之間和不同設計階段之間的脫節問題，具有設計周期短、費用低、質量易于保證等優點。

2基本原則
在系統設計之前，首先必須認識到?jīng)_突是不可完全消除的，這是因?yàn)樵O(shè)計者之間的專業知識、語意表達、任務理解以及爭論出發點可能會有不同，而且某些設計問題在學術上可能目前還處于爭鳴階段，難以達成完全的一致?；谏鲜鲈?，一個實用的協同設計系統必須排除以上不可消除的因素，要求滿足以下三條基本原則：

2.1趨同原則
要求所有協同設計工作人員對于設計任務的理解是相同的，至少是可以通過交流來趨向一致的。為了保證此假設成立，協同設計人員必須經常交流。

2.2實用原則
要求協作設計中涉及的知識或?qū)W術范圍的沖突是可以通過協商解決的。該原則排除了一些學術爭議的引入，從而保護協同設計的實用性。

2.3全局原則
所有協同設計工作人員均須注重全局的利益，在局部利益與全局利益沖突時做出合理的選擇，從而有利于設計的正常進行。作為小型設計系統，這一點比較容易達 到，但是對于大型設計系統，由于參與人員的多方面差異，要組成一個注重全局利益的設計集體，只能依靠管理手段予以保證。

基于以上原則的系統，可以避免難以解決的沖突，有利于設計任務的高效率、高質量完成。微波器件的協同設計系統中，參與設計的人員可以限制在某個利益集團，因此可以要求微波器件的協同設計系統遵循以上三條原則。

3協同系統設計

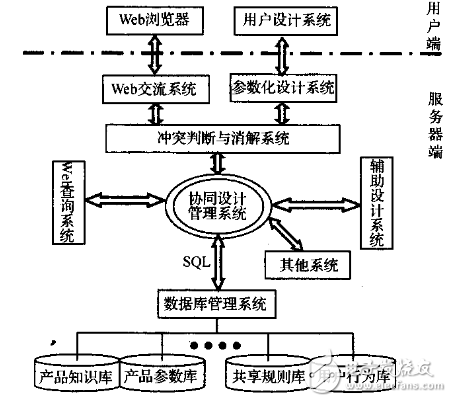

協同設計系統主要由用戶端/服務器端/數據庫三層結構組成，如圖1所示。用戶端界面一般由Web瀏 覽器和設計系統客戶端界面兩部分構成，分別完成信息交流和參數設計功能。重點討論協同設計方法，對參數化設計有關內容將另文闡述。服務器端程序主要完成微 波器件設計操作的判別、協調與執行，可以包括參數化設計、沖突消解、協同交流、輔助設計和數據庫管理等子系統。該系統中，以協同設計管理系統為核心，協調 各子系統，將用戶端提交的設計經服務器端沖突判斷后反饋用戶，一旦產生沖突，則首先進行系統消解，若失敗則提請用戶使用交流系統進行交流仲裁。

豐富多彩的Web頁面、功能強大的ASP程序、性能穩定的數據庫，為實現基于Web的協同設計提供了較好的基礎?；赪eb的協同設計，可以在實現產品模型系列化、標準化、模塊化、客戶化的基礎上，將設計結果封裝在網上提供服務。設計人員可以通過Web快速查詢所需設計產品的功能、型號、性能及相應標準等詳細信息(以HTML, VRML, XML, JavaScript等形式)。
