為了提高現代無線設備的靈敏度和可選擇性，需要盡可能地減小相位噪聲和參考雜散，并縮短鎖定時間。本文中所述電路可以改善本振（LO）的所有這些性能。

相位噪聲是對LO信號的純度的一種量度。相位噪聲是載波功率相對于給定的頻率偏移處（頻率合成器通常定義1kHz 頻率偏移）1-Hz的帶寬上的功率。其計算結果以dBc/Hz為單位表示。

由于頻率合成器內部的開關切換，輸出信號中會出現雜散。在整數N分頻的合成器中，它們一般是由于鑒相器（PFD）的工作頻率點上的信號分量所引起的；在小數N分頻中，它們是由合成器本身架構的特點所造成的。在整數N分頻鎖相環（PLL）中，它們被稱為參考雜散（reference spurs）。

鎖定時間是指輸出從一個頻率切換到另一個頻率所需要花費的時間——這對于許多系統來說是一個重要的指標。一般說來，當輸出穩定到所期望的最終頻率附近、差異在某一百分比[或者以百萬分之一衡量]之內，或是相位鎖定在所需要相位度數的附近，此時我們說，輸出被切換到或者鎖定到新的頻率上了。

傳統的接收機實現方式

圖1所示的是最通用的的接收機架構的功能框圖（超外差接收機）。這里所示出的系統是滿足DCS1800移動電話標準接收機的典型結構。在該標準中，接收（Rx）頻段是1805MHz～1880MHz。

圖1中，RF輸入信號先流經一個RF濾波器，接下來再經過一個低噪聲放大器（LNA）。隨后，信號在混頻器中與一個可調諧的LO輸入進行混頻，變換到中頻段（IF）?；祛l后的信號接受進一步的濾波，在通過一個最終的混頻器，與一個固定頻率的LO信號混頻，從固定的IF頻段下變頻到基帶信號頻段上。

可調諧的RF LO信號是利用一路干凈和穩定的參考頻率信號來生成的，該基準信號輸入至ADF4106 PLL合成器和一個壓控振蕩器（VCO）中后最終形成LO信號。參考頻率信號可以由溫補晶振（TCXO）、壓控晶體振蕩器（VCXO）或者恒溫晶體振蕩器（OCXO）來產生。 在整數N分頻系統中，PLL合成器的R分頻器將該參考信號變換成為一個頻率等于信道間隔的信號——或者，在小數N分頻系統中，將信號頻率變換成信道間隔的倍數。PFD則對環路輸出FVCO除以N后的結果與R分頻器的輸出進行比較，然后，環路驅動VCO，使得FVCO = FPFD × N，以使PFD輸出歸零。可以通過改變N來改變LO輸出頻率，從而對無線電路進行調諧。

LO的相位噪聲取決于多方面的因素：參考信號噪聲、合成器中的噪聲（R分頻、N分頻、PFD和電荷泵），N值，以及PFD的工作頻率。

LO的相位噪聲（dB）可以用如下的公式來表示：

式中

PNSYNTH是合成器對相位噪聲的貢獻（在數據手冊中給出，單位是dB）
20 logN是合成器中的N值所帶來的附加噪聲
10 logFPFD是合成器的PFD頻率所產生的噪聲分量

*欲獲得更多詳情，請參閱“Design a Direct 6-GHz Local Oscillator with a New， Wideband， Integer-N， PLL Synthesizer”（Analog Dialogue， Volume 35， No. 6， November-December， 2001）

參考雜散取決于如下因素：PFD設計，PFD電路中電荷泵的漏電，PLL環路帶寬，VCO靈敏度。鎖定時間取決于PFD頻率和PLL環路帶寬。

在接收機中， 如果IF選定為230MHz，經過調諧的RF信號將在2035～2110MHz范圍內變化（使用高端注入），步進為200kHz。如果使用整數N分頻架構來實現的話，則需要使用200kHz的PFD頻率，而N值將從10175（2035MHz）變化為10550（2110MHz）。

在商業應用系統中所期望的帶內相位噪聲為－85.6 dBc/Hz，采用適合的鎖相環，如ADF4106，系統的典型基準寄生為－88dBc @ 200kHz和－90dBc @ 400kHz。

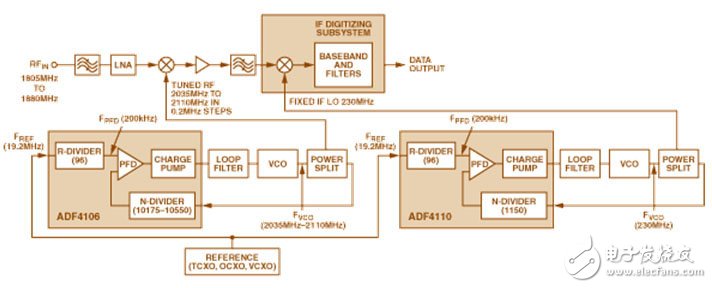

圖1 傳統的超外差接收機的系統框圖

如果環路帶寬選取為20kHz，則相位差小于10度時對應典型的鎖定時間將為250µs。

接收機的另一種可替代方案

ADI公司目前提供一種新的寬帶寬PLL合成器——ADF4107。其RF級可以在高達7.0GHz的頻率下工作，而PFD頻率可以高達104MHz。這樣的寬帶寬工作能力可以用于實現新穎的接收機架構，如圖2所示。在該結構中，每一級的LO都可以從一路頻率為所需頻率的整數倍的信號變換得到。此外，調諧是在IF部分完成的。這就容許系統采用非常高的倍率，以便改善總的相噪聲和鎖定時間性能。

固定頻率的RF電路
