頻譜時間是支持頻譜畫面希望的分辨率帶寬(RBW)要求的時間數量。它等于窗口因數除以 RBW。默認的 KaiserWindow的整形因數為2.23，在本例中，頻譜時間為2.23/220 Hz，約為 10 ms。

FSK調制一次只有一個RF信號頻率，我們對頻譜使用較長的采集時間，以測量占用帶寬和總功率。

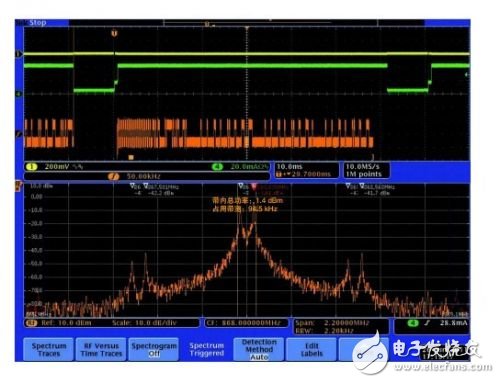

圖 5. 數據包數據期間的頻譜。頻率隨時間變化曲線顯示了采集的頻譜時間主要以較低頻率 Tx ON 時間為主。

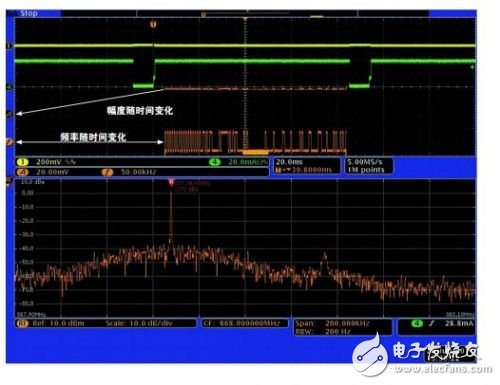

為簡便地看到無線電中的數據包傳輸，我們在MDO4000系列的時域視圖中增加了RF隨時間變化曲線。標有“A”的橙色曲線顯示了瞬時 RF 的幅度隨時間的變化。標有“f”的橙色曲線顯示了相對于中心頻率的瞬時RF信號的頻率隨時間變化。

綠色波形(通道4)顯示了輸入到射頻模塊的電流。可以看到，電流從數據包之間接近0上升到傳輸期間大約40 mA。黃色波形(通道 1)顯示了模塊電源電壓上的 AC 紋波。注意在傳輸期間只有很小的電壓暫降。

圖 5 顯示了在數據包數據部分獲得的同一信號。注意大多數能量位于較低的頻率上。圖 4 和圖 5 都是在使用干凈的實驗室電源供電的模塊中獲得的。

圖 6. 開關電源的頻譜和電源測量結果。

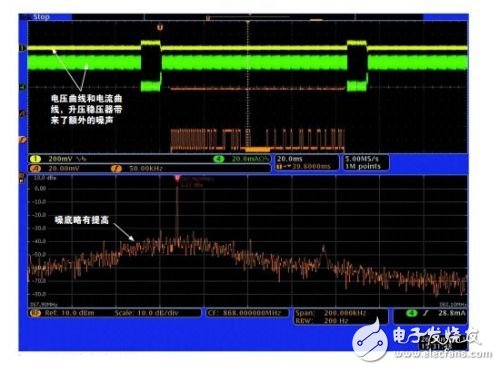

圖6顯示了相同的RF信號，但使用升壓型開關電源為射頻模塊供電。升壓穩壓器因產生噪聲而臭名昭著，但它允許使用一個或兩個堿性或鎳鎘電池及相對較少的器件，降低了成本。注意被調制信號底部的噪聲提高。在發送的信號附近，噪聲至少要比干凈的電源高 5 dB。噪聲已經清晰地顯現在電流波形和電壓波形中。額外的噪聲還會令從發射機到接收機上的信號信噪比變差，降低射頻系統的有效工作范圍。

圖 7. 到等效載荷的電源開關噪聲。

可以使用商用 EMI 電流探頭測量來自電源的噪聲，電流探頭用來觀察來自圖7中開關裝置的噪聲。在本例中，開關裝置由電阻器和小型電容器做模擬負載。

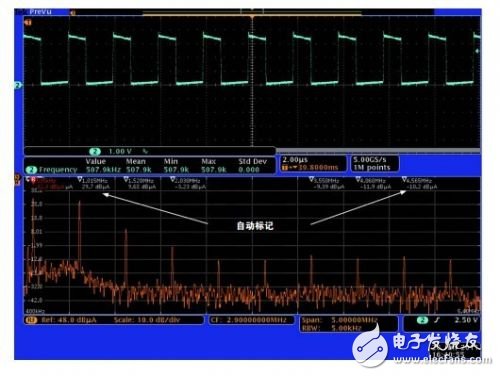

MDO4000系列的自動標記功能用來顯示電源發出的最明顯的七個信號的頻率和幅度。MDO4000系列可以提供最多11個自動標記，用絕對值顯示結果，或作為相對值顯示參考最大信號的結果。最高值一直表示為紅色參考(Red Reference)標記。注意基波頻率和二次諧波的電平大體相同，約為 30 dBuA。屏幕的上半部分顯示了MCP1640 IC 開關晶體管上的波形。我們使用測量功能顯示開關電源的開關頻率為508 KHz左右，確認與RF頻譜中的基波頻率一致。

圖 8. 使用升壓轉換器的電源和電路板噪聲。

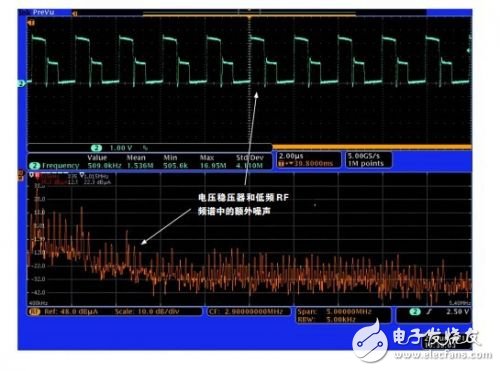

在電源驅動RF電路板時，噪聲功率的時域畫面和頻域畫面變化。圖 8 顯示了相同的電源噪聲及額外的信號。注意二次諧波下降，但有許多其它低電平噪聲。部分噪聲可能會給接收機的運行帶來很大干擾，需要認真評估。數字電路板可能會產生噪聲，如圖9所示?？梢允褂靡恢粏味颂筋^，查找噪聲來源、幅度和頻率。MDO4000系列可以以優異的捕獲帶寬，在一個采集中覆蓋多個頻率。

圖 9. 在使用升壓轉換器時來自數字電路板的寬頻譜噪聲。

更高 RF 頻率上額外的寬頻譜噪聲圖 9 顯示了 220 MHz 范圍內明顯的噪聲。自動標記顯示868 MHz 發送信號及不想要的信號的最高電電平。我們使用手動標記測量最高電平噪聲的頻率范圍。手動標記中顯示的測量數據還包括關心的信號的噪聲密度。了解這類噪聲功率可能會非常重要，因為視接收機結構，接收機靈敏度可能受到各種頻率上的噪聲影響。

圖 10. 基波信號周圍的信道外頻譜。

射頻電路產生的噪聲

在嵌入式系統中增加射頻電路時還有一個潛在問題，即射頻模塊生成噪聲，會干擾系統的其它部分，或不能滿足無線電管理法規的規定。MDO4000系列提供的測量，如占用帶寬和總發送功率，還有助于評估是否滿足法規要求。
