J型天線又叫波蘭人天線，其特點是輻射仰角低且有一定的增益，效率是1/4 GP天線的二倍。

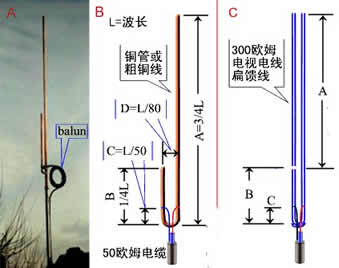

J型天線上邊的部分是輻射段，下邊的部分是匹配段。調整好的J型天線的阻抗為純阻50歐，可直接與50Ω同軸電纜連接。
J型天線因制作簡單，取材容易，一直受調頻發射機愛好者青睞，制作時可以選用1 mm左右的空調銅管，按照計算的尺寸制作，無需專業工具制作就能獲很好的效果。如找不到銅管，亦可以用2.5平方的銅線制作。
