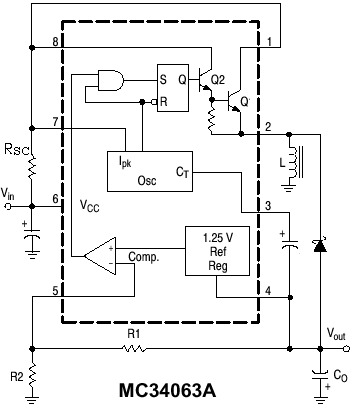

MC34063包含DC/DC變換器所需的主要功能的單片控制電路，多用于升壓變換器、降壓變換器、反向器的控制核心部分。
1腳：開關管T1集電極引出端；
2腳：開關管T1發射極引出端；
3腳：定時電容ct接線端；調節ct可使工作頻率在100—100kHz范圍內變化；
4腳：電源地；
5腳：電壓比較器反相輸入端，同時也是輸出電壓取樣端；使用時應外接兩個精度不低于1%的精密電阻；
6腳：電源端；
7腳：負載峰值電流（Ipk）取樣端；6，7腳之間電壓超過300mV時，芯片將啟動內部過流保護功能；
8腳：驅動管T2集電極引出端。
 |
