三極管偏置電壓計算器 | 三極管偏置電壓計算在線工具

偏置電壓是指晶體管放大電路中使晶體管處于放大狀態時，基極-射極之間、集電極-基極之間應該設置的電壓。因?yàn)橐咕w管處于放大狀態，其基極-射極之間的pn結應該正偏，集電極-基極之間的pn應該反偏。

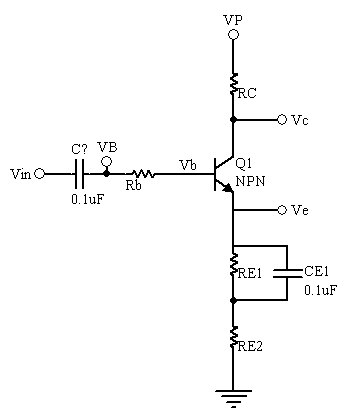

晶體管偏置電阻系列

相應類型
R_B (Base resistor)基極電阻	(KΩ)
V_B (Bias Voltage)基極偏壓	(V)
R1 上拉電阻	(KΩ)
R2 下拉電阻	(KΩ)
R_C (Collector resistor)集電極電阻	(KΩ)
R_E1 (Emitter resistor 1)發射極電阻	(KΩ)
R_E2 (Emitter resistor 2)發射極電阻	(KΩ)
VP (Supply Voltage)電源電壓	(V)
Beta (DC Current Gain)直流電流增益
V_BE(Base to emitter drop)基地發射下拉	(V)
R_s (Source Resistance): 信號源電阻	(Ω)
R_L (Load resistor)負載電阻	(Ω)
f_T（電流增益帶寬）: 可選	(MHz)
C_CB 集電極-基極電容（可選）	(pF)
C_BE 基極-發射極電容（可選）	(pF)

Vc (Collector Voltage)集電極電壓	(V)
Ve (Emitter Voltage)發射極電壓	(V)
Vb (Base Voltage)基極電壓	(V)
Ic (Collector Voltage) 集電極電流	(mA)
Ib (Base Voltage) 基極電流	(mA)
g_m(Transconductance)跨導
r_π (晶體管輸入電阻，在低頻率)
	飽和
	截止區
CE共發射極）配置參數
A (放大器的電壓增益)
C_MCE (Miller Capacitance米勒電容)	(pF)
BW_CE (BW)	(MHz)
CC （共集電極）配置參數
A (放大器的電壓增益)
R_in	(KΩ)
BW_CC (BW)	(MHz)
