摘要：本應用筆記介紹了一種擴展掃描的方法，可以擴展MAX6954和MAX6955 LED顯示驅動器的鍵盤掃描范圍，從32鍵擴展到80鍵。

MAX6954/MAX6955是4線或2線串行接口的LED驅動器，可以控制7段、14段或16段LED或一個16x8的LED矩陣。驅動器還包括5個I/O擴展(GPIO)端口，以及用這些端口自動掃描32個按鍵、消除按鍵抖動的所有邏輯控制。另外一個功能選項是通過一個中斷引腳通知系統處理器消除鍵抖。本文介紹的擴展按鍵掃描方案(從32鍵擴展到80或更多個按鍵)需要增添額外的二極管。

表1. MAX6954/MAX6955的標準32鍵連接

	P0	P1	P2	P3
LED Output O0	SW A1	SW B1	SW C1	SW D1
LED Output O1	SW A2	SW B2	SW C2	SW D2
LED Output O2	SW A3	SW B3	SW C3	SW D3
LED Output O3	SW A4	SW B4	SW C4	SW D4
LED Output O4	SW A5	SW B5	SW C5	SW D5
LED Output O5	SW A6	SW B6	SW C6	SW D6
LED Output O6	SW A7	SW B7	SW C7	SW D7
LED Output O7	SW A8	SW B8	SW C8	SW D8

圖1. MAX6954/MAX6955的標準32鍵連接

表1和圖1給出了MAX6954/MAX6955的標準8鍵連接。鍵切換電路按照4 x 8矩陣(4列、8行)讀取32個按鍵的狀態。鍵盤陣列的8行由8個LED陰極驅動器輸出(LED輸出O0至LED輸出O7)驅動。作為多層LED驅動的一部分，這些LED陰極驅動輸出依次拉至低電平320μs (標稱值)(順序驅動LED)。這些驅動器輸出分別用來拉低鍵開關的一端，鍵的另一端連接在4個輸入引腳(P0至P3)，這4個輸入引腳從內部拉至MAX6954/MAX6955的高電平V+。按下開關時，P0、P1、P2或P3將由相應的LED輸出Ox拉至低電平，MAX6954/MAX6955檢測按鍵，并為按鍵提供去抖。

多個按鍵被同時按下時，與開關串聯的二極管可以防止2個或多個LED陰極驅動輸出短路。例如，同時按下SW A1和SW A2時，與按鍵串聯的二極管可以避免LED輸出O0與LED輸出O1短路，因為在任何情況下至少有一個二極管為反向偏置。二極管采用的是低成本、共陽極的BAW56，SOT23封裝。

MAX6954/MAX6955隨時判斷32個按鍵按下或釋放的動作，器件內部僅為指示這32個按鍵的狀態提供了寄存器。從這一點看，在MAX6954/MAX6955的設計中似乎沒有辦法擴展掃描電路，需要尋找一種全新的設計方案。

針對這種特殊情況，我們發掘了一種冗余情況。許多應用中只需要了解某一個按鍵是否被按下。通常，同時按下兩個按鍵的情況被認為是錯誤的鍵輸入，或者是進入工廠診斷模式。這種兩個按鍵同時按下的情況是一種“冗余”情況，我們把新增按鍵連接成好像某一對兒鍵被同時按下的情況，表2和圖2所示電路通過組合P0、P1、P2和P3擴充了16個按鍵。例如，當SW AB1按下時，對于MAX6954/MAX6955而言，所表現出來的狀態與SW A1和SW B1同時按下的情況相同。只要每對兒按鍵(如SW A1和SW B1)的物理位置不相鄰，這種擴展架構即可有效工作。軟件設計應保證在MAX6954/MAX6955的最小去抖周期內響應按鍵的/IRQ，保證每個對應于按鍵掃描的結果都經過適當?shù)姆治鎏幚?。如果軟件?IRQ響應較慢，將無法區分同時按下兩個按鍵的情況(鑒別增添的按鍵狀態)和順序按下相同的兩個按鍵的情況。無論是哪種情況，按鍵去抖寄存器0x08-0x0B將簡單地顯示每個鍵位置位。

表2. MAX6954/MAX6955擴展后的48鍵連接

	P0	P1	P2	P3	P0 & P1	P2 & P3
LED Output O0	SW A1	SW B1	SW C1	SW D1	SW AB1	SW CD1
LED Output O1	SW A2	SW B2	SW C2	SW D2	SW AB2	SW CD2
LED Output O2	SW A3	SW B3	SW C3	SW D3	SW AB3	SW CD3
LED Output O3	SW A4	SW B4	SW C4	SW D4	SW AB4	SW CD4
LED Output O4	SW A5	SW B5	SW C5	SW D5	SW AB5	SW CD5
LED Output O5	SW A6	SW B6	SW C6	SW D6	SW AB6	SW CD6
LED Output O6	SW A7	SW B7	SW C7	SW D7	SW AB7	SW CD7
LED Output O7	SW A8	SW B8	SW C8	SW D8	SW AB8	SW CD8

每個附加按鍵需要一個雙二極管(如低成本、共陰極的BAV70，SOT-23封裝), 按下開關時，P0和P1或P2和P3被同時拉低。

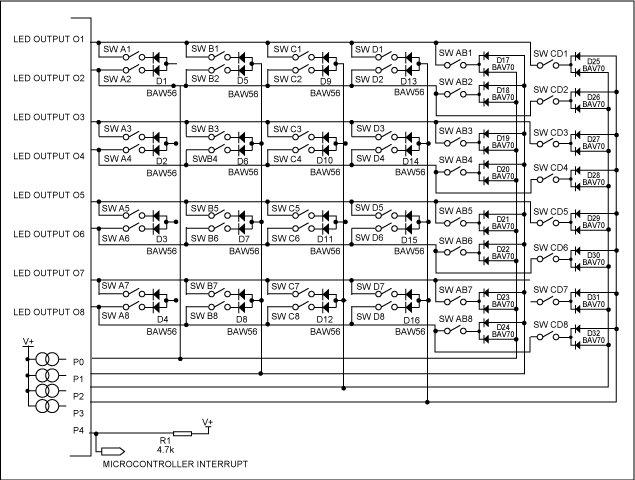

圖2. MAX6954/MAX6955擴展后的48鍵連接

圖2和表2通過組合P0、P1、P2和P3擴充了16個按鍵。實際上，對于P0-P3鍵掃描輸入還存在另外四種可能的兩鍵組合方式。如果使用了6種兩鍵組合方式，按鍵數量將增加到80個，如表3所示。圖3給出了6個附加按鍵在LED輸出O0行的連接方式。每個附加按鍵需要一個雙二極管。

表3. MAX6954/MAX6955擴展后的80鍵連接

	P0	P1	P2	P3	P0 & P1	P0 & P2	P0 & P3	P1 & P2	P1 & P3	P2 & P3
LED Output O0	SW A1	SW B1	SW C1	SW D1	SW AB1	SW AC1	SW AD1	SW BC1	SW BD1	SW CD1
LED Output O1	SW A2	SW B2	SW C2	SW D2	SW AB2	SW AC2	SW AD2	SW BC2	SW BD2	SW CD2
LED Output O2	SW A3	SW B3	SW C3	SW D3	SW AB3	SW AC3	SW AD3	SW BC3	SW BD3	SW CD3
LED Output O3	SW A4	SW B4	SW C4	SW D4	SW AB4	SW AC4	SW AD4	SW BC4	SW BD4	SW CD4
LED Output O4	SW A5	SW B5	SW C5	SW D5	SW AB5	SW AC5	SW AD5	SW BC5	SW BD5	SW CD5
LED Output O5	SW A6	SW B6	SW C6	SW D6	SW AB6	SW AC6	SW AD6	SW BC6	SW BD6	SW CD6
LED Output O6	SW A7	SW B7	SW C7	SW D7	SW AB7	SW AC7	SW AD7	SW BC7	SW BD7	SW CD7
LED Output O7	SW A8	SW B8	SW C8	SW D8	SW AB8	SW AC8	SW AD8	SW BC8	SW BD8	SW CD8

圖3. MAX6954/MAX6955擴展后的80鍵連接

為什么僅將“同時按下雙鍵”作為判斷附加按鍵的途徑呢？3鍵和4鍵組合可用來替代雙鍵按下的情況，表4給出了這種附加配置。需要注意的是，4-3組合鍵每組需要三個二極管，四組鍵需要4倍數量的二極管。

表4. 3鍵和4鍵連接

	P0 & P1 & P3	P0 & P1 & P4	P0 & P2 & P3	P1 & P2 & P4	P0 & P1 & P2 &P3
LED Output O0	SW ABC1	SW ABD1	SW ACD1	SW BCD1	SW ABCD1
LED Output O1	SW ABC2	SW ABD2	SW ACD2	SW BCD2	SW ABCD2
LED Output O2	SW ABC3	SW ABD3	SW ACD3	SW BCD3	SW ABCD3
LED Output O3	SW ABC4	SW ABD4	SW ACD4	SW BCD4	SW ABCD4
LED Output O4	SW ABC5	SW ABD5	SW ACD5	SW BCD5	SW ABCD5
LED Output O5	SW ABC6	SW ABD6	SW ACD6	SW BCD6	SW ABCD6
LED Output O6	SW ABC7	SW ABD7	SW ACD7	SW BCD7	SW ABCD7
LED Output O7	SW ABC8	SW ABD8	SW ACD8	SW BCD8	SW ABCD8

排除3鍵和4鍵連接的一個最好理由是它們需要更多的二極管。如果應用中所需按鍵只是略高于32鍵的限制，則可首先選擇本文推薦的方案。只是因為某些偶然因素，讓用戶找尋3鍵和4鍵的方案也是不可取的。

值得注意的是：每個擴充按鍵的連接方式模擬的是多個按鍵同時按下的情況，這些按鍵連接在同一LED陰極驅動器輸出端(LED輸出O0至LED輸出O7)。采用這種連接方式，相關組合的按鍵總是在同一時間掃描或去抖。如果新增按鍵所模擬的同時按下的按鍵由不同的LED陰極驅動輸出掃描，這種工作方式將是不可靠的。
