本文旨在幫助工程師快速掌握MAX6954驅動16段單色LED顯示器的使用方法。

MAX6954是一個通用顯示驅動器，能夠通過一個串口控制多個分立、7段、14段或16段LED顯示器。本篇應用筆記介紹驅動8位單色、16段LED顯示器的典型應用與配置。

有關MAX6954的詳細信息請參考MAX6954的數據資料。

應用筆記"快速入門: 使用MAX6954驅動7段LED顯示器" 和"快速入門: 使用MAX6954驅動14段LED顯示器" 與本文類似，分別介紹了如何配置MAX6954驅動7段和14段顯示器。

MAX6954的一個常見應用是驅動多達8位的16段單色LED。本篇應用筆記指導用戶如何連接MAX6954與16段顯示器，以及如何配置其內部寄存器控制顯示內置字模中的104個字符。

MAX6954使用一種交替改變驅動器端口極性的復用技術來減少引腳數目。這與驅動器陰極和陽極引腳單獨使用的標準LED復用連接方式不同。應用筆記"Charlieplexing - Reduced Pin-Count LED Display Multiplexing"對這一技術進行了討論。表1為MAX6954與16段顯示器的連線表，此表兼容于MAX6954的復用配置及其104個字符的內置字模。表1中的字母對應于圖2中的段標識。圖1為MAX6954驅動八位16段顯示器的電路示意圖。


放大顯示

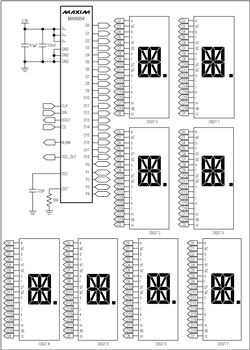

圖1. MAX6954 16段顯示應用電路


圖2. 16段顯示器的段標識

表1.與八位16段顯示器連線表

DIGIT

O0

O1

O2

O3

O4

O5

O6

O7

O8

O9

O10

O11

O12

O13

O14

O15

O16

O17

O18

0

CCO

--

a1

a2

b

c

d1

d2

e

f

g1

g2

h

i

j

k

l

m

dp

1

--

CC1

a1

a2

b

c

d1

d2

e

f

g1

g2

h

i

j

k

l

m

dp

2

a1

a2

CC2

--

b

c

d1

d2

e

f

g1

g2

h

i

j

k

l

m

dp

3

a1

a2

--

CC3

b

c

d1

d2

e

f

g1

g2

h

i

j

k

l

m

dp

4

a1

a2

b

c

CC4

--

d1

d2

e

f

g1

g2

h

i

j

k

l

m

dp

5

a1

a2

b

c

--

CC5

d1

d2

e

f

g1

g2

h

i

j

k

l

m

dp

6

a1

a2

b

c

d1

d2

CC6

--

e

f

g1

g2

h

i

j

k

l

m

dp

7

a1

a2

b

c

d1

d2

--

CC7

e

f

g1

g2

h

i

j

k

l

m

dp

完成MAX6954與16段顯示器連線后，可利用顯示測試模式檢查連線正確性。顯示測試模式不受控制和數據寄存器影響，點亮顯示器所有的段，但不改變?nèi)魏渭拇嫫鲀?nèi)容。向寄存器0x07寫入0x01啟動顯示測試模式。測試模式下顯示器如果有不亮的段則說明連線有誤。向寄存器0x07寫入0x00退出顯示測試模式。

完成連線檢查后，需要按驅動16段顯示器的要求設置MAX6954寄存器值。表2包括MAX6954一些重要寄存器的上電初始值。MAX6954初次上電時處于關斷模式，各位顯示消隱，選擇16段字模并將掃描位數設為最大，即八位。譯碼模式寄存器（0x01）和數字類型（0x0C）的默認值適用于16段顯示器。

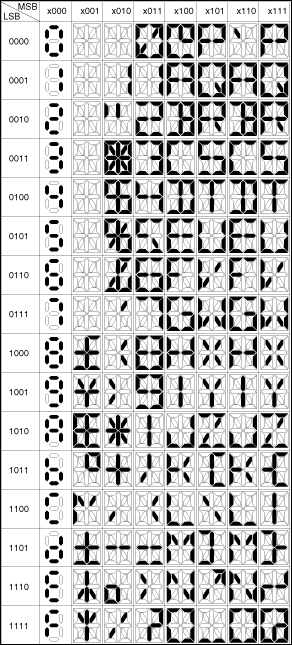

圖3. 16段顯示字模

表2. MAX6954上電后寄存器初始狀態

REGISTER	POWER-UP CONDITION	ADDRESS (HEX)	REGISTER DATA
			D7	D6	D5	D4	D3	D2	D1	D0
Decode Mode	16-segment font enabled	0x01	1	1	1	1	1	1	1	1
Global Intensity	1/16 (minimum intensity)	0x02	X	X	X	X	0	0	0	0
Scan Limit	Display eight 16-segment digits: 0, 1, 2, 3, 4, 5, 6, 7	0x03	X	X	X	X	X	1	1	1
Control Register	Shutdown enabled, blink disabled, blink speed is slow	0x04	0	0	X	X	0	0	0	0
Display Test	Normal operation (display test disabled)	0x07	X	X	X	X	X	X	X	0
Digit Type	Digits 0 through 7 are 16 segment digits	0x0C	0	0	0	0	0	0	0	0
Intensity10	1/16 (min on), digits 1 and 0	0x10	0	0	0	0	0	0	0	0
Intensity32	1/16 (min on), digits 3 and 2	0x11	0	0	0	0	0	0	0	0
Intensity54	1/16 (min on), digits 5 and 4	0x12	0	0	0	0	0	0	0	0
Intensity76	1/16 (min on), digits 7 and 6	0x13	0	0	0	0	0	0	0	0
Digit 0	Blank digit, both planes	0x60	0	0	1	0	0	0	0	0
Digit 1	Blank digit, both planes	0x61	0	0	1	0	0	0	0	0
Digit 2	Blank digit, both planes	0x62	0	0	1	0	0	0	0	0
Digit 3	Blank digit, both planes	0x63	0	0	1	0	0	0	0	0
Digit 4	Blank digit, both planes	0x64	0	0	1	0	0	0	0	0
Digit 5	Blank digit, both planes	0x65	0	0	1	0	0	0	0	0
Digit 6	Blank digit, both planes	0x66	0	0	1	0	0	0	0	0
Digit 7	Blank digit, both planes	0x67	0	0	1	0	0	0	0	0

配置寄存器（0x04）用來設置進入和退出關斷模式，控制閃爍功能，全局清除各位數據，以及選擇對各位亮度進行全局還是單獨控制。配置寄存器包含7位（見表3）。

• S 位用來選擇關斷模式還是正常工作模式（讀/寫）。
• B 位用來選擇閃爍速率（讀/寫）。
• E 位用來全局啟動或禁止閃爍功能（讀/寫）。
• T 位用來復位閃爍時序（此數據不被存儲―瞬態位）。
• R 位用來全局清除所有顯示位對應的P0和P1兩級寄存器（此數據不被存儲―瞬態位）。
• I 位用來選擇對各位亮度進行全局還是單獨控制（讀/寫）。
• P 位用來返回當前閃爍時序相位（只讀―向此位寫入值將被忽略）。

表 3. 配置寄存器格式

CONFIGURATION REGISTER DATA BIT	DATA BIT LABEL	STATE	FUNCTION
D7	P	0	P1 Blink Phase
		1	P0 Blink Phase
D6	I	0	Intensity for all digits is controlled by one setting in the Global Intensity Register
		1	Intensity for digits is controlled by the individual settings in the Intensity10 through Intensity76 registers.
D5	R	0	Digit data for both planes P0 and P1 are unaffected
		1	Digit data for both planes P0 and P1 are cleared on the rising edge of active-low CS
D4	T	0	Blink timing counters are unaffected.
		1	Blink timing counters are reset on the rising edge of active-low CS.
D3	E	0	Blink function disabled
		1	Blink function enabled
D2	B	0	Slow Blinking. Segments blink on for 1s, off for 1s with fOSC = 4MHz.
		1	Fast Blinking. Segments blink on for 0.5s, off for 0.5s with fOSC = 4MHz.
D1	X	X	Don't care
D0	S	0	Shutdown
		1	Normal Operation

通過向寄存器0x04寫入0x01啟動顯示器驅動器，同時將工作方式設置為全局亮度控制、禁止閃爍。內部振蕩器在MAX6954退出關斷模式時啟動，振蕩器輸出引腳為OSC_OUT。注意，數據控制寄存器0x60至0x67上電狀態為0x20或沒有段被點亮時，16段顯示器保持顯示消隱（見表2和圖3）。

MAX6954內置了用于16段顯示器的104個字符的ASCII字模圖。字符為標準ASCII字模加和這些常用符號。用7位表示這104個字符，第8位用于選擇是否點亮小數點（DP）（見表4）。數據寄存器有兩級，P0和P1。每個顯示位用存儲器中的2字節表示，一個字節位于P0，另一個位于P1（見表7）。數據寄存器為映射地址方式，所以每位數據可在P0（寄存器0x20至0x27）中更新，也可在P1（寄存器0x40至0x47）中更新，還可以兩級同時更新（寄存器0x60至0x67）。數據寄存器中的數據并不直接控制16段顯示器中各段的顯示。而是被用來尋址一個存儲著16段字模數據的字符發生器（見圖3）。寄存器數據低7位（D6至D0）用來從字模中選擇字符。最高位（D7）控制小數點（DP）顯示；置為1則顯示DP，置為0則不顯示DP。

表 4. 數字類型數據寄存器格式

MODE	ADDRESS CODE (HEX)	REGISTER DATA
		D7	D6	D5	D4	D3	D2	D1	D0
16-segment mode, writing digit data to use font map data with decimal place unlit	0x20 to 0x27 0x40 to 0x47 0x60 to 0x67	0	Bits D6 to D0 select font character 0 to 127
16-segment mode, writing digit data to use font map data with decimal place lit	0x20 to 0x27 0x40 to 0x47 0x60 to 0x67	1	Bits D6 to D0 select font character 0 to 127

如果閃爍功能被配置寄存器閃爍使能位E（見表3）禁止，則P0中數據寄存器的數據被用作顯示器復用。而P1中數據寄存器的數據不被使用。如果閃爍功能被啟用，則交替使用P0和P1中的數據復用顯示器。P0和P1中的數據分別應用于閃爍時鐘交替變化的不同相位，從而復用LED顯示器實現閃爍功能。

下面是一個利用MAX6954驅動顯示八個字符，“MAXIM-IC”，的實例。設置配置寄存器禁止閃爍功能，這樣就可以通過向寄存器0x20至0x27寫入數據來分別控制數據位0至7。使用圖3中的字模圖得到每個字符對應的代碼。

表 5. MAXIM-IC顯示范例

REGISTER ADDRESS (HEX)	DIGIT	CHARACTER	FONT MAP EQUIVALENT CODE
			DECIMAL	HEX
0x20	0	M	0100 1101	0x4D
0x21	1	A	0100 0001	0x41
0x22	2	X	0101 1000	0x58
0x23	3	I	0100 1001	0x49
0x24	4	M	0100 1101	0x4D
0x25	5	-	0010 1101	0x2D
0x26	6	I	0100 1001	0x49
0x27	7	C	0100 0011	0x43

通過向寄存器0x02（全局亮度控制寄存器）寫入數據來調節顯示亮度，亮度可在0x00（最小亮度，1/16的電流）和0xFF（最大亮度，15/16的電流）之間調節。也可以對每一位的亮度進行單獨控制。關于顯示亮度調節和其它先進特性（如GPIO和按鍵掃描）的詳細信息請參考MAX6954的數據資料。

表6. 快速入門例程指令集

REGISTER (HEX)	COMMAND (HEX)	FUNCTION
0x07	0x01	Enter display test mode
0x07	0x00	Exit display test mode
0x04	0x01	Exit shutdown mode, disable blinking and select global intensity control
0x20	0x4D	Write "M" to digit 0
0x21	0x41	Write "A" to digit 1
0x22	0x58	Write "X" to digit 2
0x23	0x49	Write "I" to digit 3
0x24	0x4D	Write "M" to digit 4
0x25	0x2D	Write "-" to digit 5
0x26	0x49	Write "I." to digit 6
0x27	0x43	Write "C" to digit 7
0x02	0xFF	Set globalk intensity to full-scale

表7. MAX6954/MAX6955的部分寄存器地址圖

REGISTER	ADDRESS (COMMAND BYTE)								ADDRESS (HEX CODE)
	D15	D14	D13	D12	D11	D10	D9	D8
Decode Mode	R/active-low W	0	0	0	0	0	0	1	0x01
Global Intensity	R/active-low W	0	0	0	0	0	1	0	0x02
Scan Limit	R/active-low W	0	0	0	0	0	1	1	0x03
Configuration	R/active-low W	0	0	0	0	1	0	0	0x04
Display Test	R/active-low W	0	0	0	0	1	1	1	0x07
Digit Type	R/active-low W	0	0	0	1	1	0	0	0x0C
Intensity 10	R/active-low W	0	0	1	0	0	0	0	0x10
Intensity 32	R/active-low W	0	0	1	0	0	0	1	0x11
Intensity 54	R/active-low W	0	0	1	0	0	1	0	0x12
Intensity 76	R/active-low W	0	0	1	0	0	1	1	0x13
Digit 0 Plane P0	R/active-low W	0	1	0	0	0	0	0	0x20
Digit 1 Plane P0	R/active-low W	0	1	0	0	0	0	1	0x21
Digit 2 Plane P0	R/active-low W	0	1	0	0	0	1	0	0x22
Digit 3 Plane P0	R/active-low W	0	1	0	0	0	1	1	0x23
Digit 4 Plane P0	R/active-low W	0	1	0	0	1	0	0	0x24
Digit 5 Plane P0	R/active-low W	0	1	0	0	1	0	1	0x25
Digit 6 Plane P0	R/active-low W	0	1	0	0	1	1	0	0x26
Digit 7 Plane P0	R/active-low W	0	1	0	0	1	1	1	0x27
Digit 0 Plane P1	R/active-low W	1	0	0	0	0	0	0	0x40
Digit 1 Plane P1	R/active-low W	1	0	0	0	0	0	1	0x41
Digit 2 Plane P1	R/active-low W	1	0	0	0	0	1	0	0x42
Digit 3 Plane P1	R/active-low W	1	0	0	0	0	1	1	0x43
Digit 4 Plane P1	R/active-low W	1	0	0	0	1	0	0	0x44
Digit 5 Plane P1	R/active-low W	1	0	0	0	1	0	1	0x45
Digit 6 Plane P1	R/active-low W	1	0	0	0	1	1	0	0x46
Digit 7 Plane P1	R/active-low W	1	0	0	0	1	1	1	0x47
