中國移動多媒體廣播電視（CMMB）標準作為中國自行研發、完全掌握自主知識產權的移動多媒體標準。與其他國外的手機電視技術相比，CMMB的多項技術處于國際領先水平。與傳統廣播相比，CMMB的主要特點是：（1）提供全數字電視/數字廣播節目，綜合信息和緊急廣播服務，實現衛星傳輸與地面網絡相結合的天地一體的無縫覆蓋。（2）采用基于時隙的幀結構，極大的提高了接收終端的使用時間。（3）采用OFDM調制技術，LDPC/Reed-Solomon編碼和深度交織技術，極大地提高了在復雜無線環境下的高質量移動接收性能。目前CMMB已達到可在時速250公里的條件下穩定接收廣播電視信號。（4）采用統一的技術標準和統一運營，支持用戶全國漫游。CMMB提供部分公益類免費廣播電視節目，同時具備加密授權控制管理體系，提供付費類業務。

　　CMMB接收端方案主要特點

　　一個基本的CMMB接收終端包括四個主要部分：射頻調諧器、基帶解調器、多媒體處理器以及最后輸出信號的顯示屏和揚聲器。主要應用領域包括：手機、便攜電視、手持導航儀、PDA、MP4、筆記本電腦等小屏幕便攜手持終端，以及汽車、火車、輪船、飛機上的移動信息終端。

　　針對市場需求，昆騰微電子推出高集成度的CMMB 接收端解決方案，包含完整CMMB射頻調諧器及基帶解調器，內部功能模塊圖如圖2所示。該方案的主要特點如下。

　　CMMB射頻調諧器

　　符合CMMB GY/T 220標準；采用零中頻調諧器構架，無需外接SAW濾波器；單片調諧器同時支持地面發射塔的VHF/UHF頻段，和衛星直播的L1，L2和S 頻段；AGC動態范圍：-102dbm ~ -10dbm；內置小數分頻PLL頻率合成器；內置低相位噪聲寬頻VCO；內置帶寬可調的鏡像抑制低通濾波器；內置射頻及基帶模擬可調增益放大器（PGA）；集成低壓差穩壓器（LDO），只需3.3V單電源供電；提供標準I2C控制接口；高組件集成度，減少外接元件；70mA超低工作功耗；超小尺寸QFN封裝，適合便攜式應用。

　　CMMB基帶解調器

　　符合CMMB GY/T 220標準；內置高速10位數模轉換器；支持所有8MHz BPSK/ QPSK / 16QAM的調制方式；內置4096點FFT單元，和LDPC/Reed-Solomon前向糾錯（FEC）解碼器；內置多路復用功能?？梢酝瑫r接收一個控制信道和多至4路業務信道；支持靈活方便的時隙分配；業務信道的時隙分配可以任意配置；提供通用的SDIO 和 SPI 接口輸出接收的MFS 碼流；提供I2C接口和可編程I/O及中斷，簡化了與外部多媒體處理器的接口；內嵌高速MCU，可以進行器件工作狀態初始化、控制和調度，以及信號質量監測；提供針對電視手機、PMP、和USB電視棒應用開發的SDK，大大加快了產品的開發；超低工作功耗和待機功耗。內嵌電源管理模塊，支持多種待機模式；可以與昆騰CMMB調諧器以SiP的形式作為一個單模塊；超小BGA封裝。

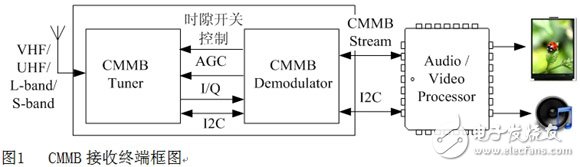

　　圖1 CMMB接收終端框圖

　　各模塊工作原理

　　射頻信號處理：針對CMMB使用的VHF，UHF，和衛星直播頻段，有相應的低噪聲放大器（LNA）和射頻可調增益放大器（混頻器：采用零中頻單級轉換構架的混頻器，無需外接SAW濾波器。

　　基帶信號處理：包括帶寬可調的鏡像抑制低通濾波器，基帶信號PGA。

　　單芯片集成：集成的低噪聲VCO和小數分頻PLL，降低了帶內相位噪聲。

　　ADC：內置一個高性能的10位ADC，對輸入的I/Q兩路差分基帶模擬信號進行直接采樣。

　　AGC控制：有兩路AGC控制，分別用于射頻PGA和模擬基帶信號PGA。AGC環路通過采樣信號和參考值之間的大小來產生AGC輸出。

　　頻率跟蹤/頻率矯正：此模塊完成信號的頻率跟蹤，頻偏修正， 采樣率變換。

　　FFT：FFT模塊執行快速傅立葉變換，將OFDM調制的時域信號變化到頻域進行解調。

　　信標處理：模塊進行同步和信道參數的估計。

　　OFDM符號處理：此模塊完成對OFDM符號的處理。包括符號解擾，信道估計與均衡，傳輸指示信息解調等。其中，傳輸指示信息用來指示當前的時隙信息，以及指示廣播信道物理層配置參數變更。完成解擾和均衡的頻域信號被送到下一個模塊進行解調。

　　解映射和FEC解碼：此模塊完成BPSK/QPSK/16QAM的星座圖解映射。解映射之后的輸出被送入LDPC及RS的解碼器解碼。首先，LDPC解碼器完成LDPC碼字的解碼，并將負荷數據填充到RS的字節交織器中。然后，RS解碼器完成RS的解碼工作。

　　MFS碼流提?。焊鶕?jù)外部多媒體處理器的選擇，可以同時接收一個控制信道和多至4路業務信道。數據流以MFS碼流輸出。輸出接口包括： SPI和通用接口SDIO?？梢灾С指哌_100Mbps瞬時數據速率。

　　外設接口：有兩個I2C接口。一個接口作為I2C 從控器，用于接受外部多媒體處理器對解調器的控制和設置；另外一個接口作為I2C主控器，控制調諧器。

　　內嵌MCU：內嵌一個高性能的MCU，用來控制所有內部模塊，以及相關信號質量的采集和處理等工作。

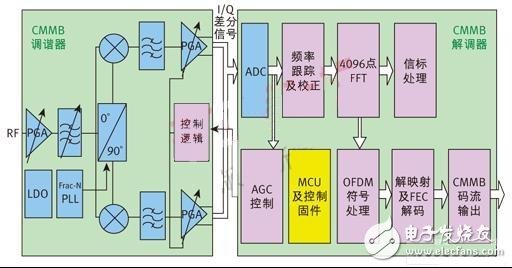

　　圖2 昆騰微電子CMMB接收終端功能模塊框圖。

　　典型應用

　　昆騰CMMB接收方案具有高集成度和靈活通用的接口。僅僅需要外加通用的多媒體處理器、用戶界面和少量外部元器件，即可構成一個完整的CMMB接收系統。在第一代CMMB的解決方案中，調諧器、解調器和多媒體處理器都是分離的。隨著技術的進步，具有更高集成度的解決方案開始出現。

　　在手機應用中，有的手機平臺開始集成了強大的多媒體處理能力。昆騰的CMMB SiP方案和這樣的平臺完全可以無縫連接。由昆騰的射頻調諧器及基帶解調器提供射頻和基帶信號處理，由手機平臺處理CMMB的多媒體信息。另外一個發展趨勢是，有的手機平臺開始集成了基帶處理器。昆騰單芯片CMMB射頻調諧器提供了覆蓋天地一體的射頻處理能力，非常適合這樣的平臺。

　　本文小結

　　目前，廣電總局正在全國組建CMMB網絡。預計到今年年底，全國333個地級市的網絡建設將全部建成。昆騰微電子針對CMMB市場推出高集成度的射頻調諧器和基帶解調器芯片，符合所有的CMMB射頻和基帶處理需求，具有高集成度、高性能、低功耗的特性，可充分滿足客戶要求。
