如何設計三通道LED驅動器

固態照明正迅速成為機電工程與設計領域的熱點之一。LED實現了靈活性與高效性的結合，這是傳統照明技術無法比擬的。LED可以長時間提供穩定可靠的照明，而且采用小型封裝，因此正在建筑和舞臺照明應用領域得到廣泛采用。但是，每種不同的照明應用都有其獨特性，不同的市場領域需要具有不同特性的產品。因此，市場中集成電路的專業化趨勢不斷加強，也導致本來已經種類繁多的產品型號變得更加豐富多彩。可編程混合信號微控制器正得到快速采用，因?yàn)閱蝹€(gè)微控制器能集成脈寬調制器(PWM)、通信接口、放大器、比較器及數據轉換器等多種外設。

通過將上述外設的完美組合，可實現對功能豐富而強大的可調光降壓轉換器等器件的控制。用于LED驅動器應用的降壓轉換器應為電流模式調節器，因?yàn)長ED是電流模式器件。我們從LEDV-I曲線可以看出，正向電壓稍有變化，就會對電流產生較大影響。因此，任何LED驅動器電路的反饋都應視為電流。此外，我們應使用恒定電流，因?yàn)橹圃焐虝?huì)根據正向電流電平設定LED的顏色與強度。上述特性相當重要，因?yàn)槲覀円ㄟ^(guò)有關特性值來確保系統符合整體規范的要求。

圖1給出了典型的LED系統，包括通信接口、不同顏色的LED(每種顏色都代表一個通道)、智能化功能以及每個通道的恒定電流驅動器。通信接口可以為DMX512或DALI，這是兩種標準的照明協議，此外也可以為ZigBee或無線USB接口。智能化功能可通過內置模數轉換器(ADC)與LED調光外設的微控制器實現。ADC用于監控溫度與LED電流等系統變量，完成系統監控與色彩混合任務。驅動器為通道中的每個LED提供恒定電流。驅動器的復雜性與質量決定了驅動器的價格。

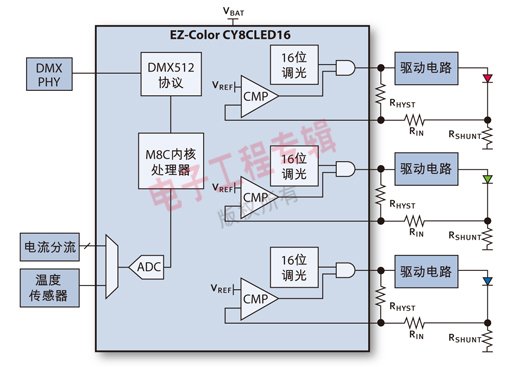

圖1：典型的LED系統方框圖。

磁滯降壓控制器

在微控制器上集成LED驅動器有助于減小整體系統解決方案的尺寸?，F(xiàn)在，幾乎沒有什么解決方案將開關模式電源(SMPS)這樣的高功率元件與微控制器的智能化功能完美結合在一起。退而求其次，就是將SMPS的反饋與控制電路完美集成在微控制器中。如圖1所示，CY8CLED16EZ-Color器件正好具備上述功能所需的模擬電路。在該設計方案中，SMPS拓?fù)錇殡娏髂Ｊ娇煽卮艤祲恨D(zhuǎn)換器架構(見圖2)。

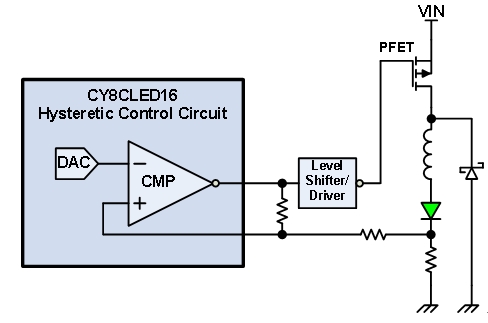

圖2：磁滯控制器。

啟動時，通過電感的電流開始上升，直至比較器正輸入的電壓大于比較器負輸入的電壓。隨后，轉換器將作為自由運行的振蕩器，電流會在兩個層面間充電和放電。

ITH_HIGH與ITH_LOW的大小可由并聯電阻、RIN與RHYST反饋電阻以及DAC輸出電壓通過下列等式計算得出。我們可以看到，RHYST值越大，ITH_HIGH與ITH_LOW的差就越小。

合上PFET將啟動充電過程(如圖4a所示)，電感器開始充電。比較器可通過測量并聯電阻電壓來監控電感器電流。當電流達到閾值ITH_HIGH時，就開始進入放電過程(如圖4b所示)。在放電階段，電流通過續流二極管放電。續流二極管保護電路元件免受電感反沖的影響，并且保持LED處于打開狀態。LED中的電流超過ITH_LOW閾值后，充電過程再次開始。

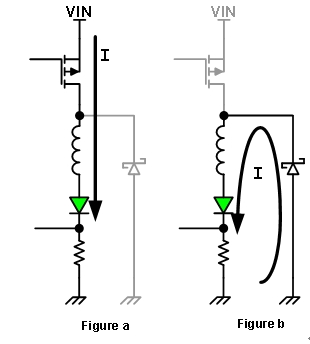

圖4：降壓轉換器的充電階段(圖a)與放電階段(圖b)。

轉換器啟動后進入充電階段，直至電感器電流達到ITH_HIGH閾值。電流達到閾值所需的時間稱作上升時間，trise取決于輸入電壓與電感器電流值：

，其中，VF為串聯LED的正向電壓。

由于上述方程式的分母是電感值，因此上升時間與電感值成正比例?？s短上升時間對調光非常重要，因?yàn)闇p小脈沖寬度有利于使用較高分辨率的調制器，但這并不是使用較小電感值的唯一原因。低值電感器(具有相當高的額定電流)從物理上說比高值電感器的體積更小，成本更低，同一尺寸封裝的低值電感器比高值電感器支持的電流更高。

圖3顯示了LED電流的理想波形，但沒考慮比較器的響應時間。比較器的響應時間是指輸出電壓針對輸入電壓超過DAC參考電壓改變狀態所需的時間。如果將這個因素考慮在內，就會影響LED電流的過沖、紋波及平均值。平均電流誤差要?dú)w因于比較器限定的響應時間以及電感波形的坡形不平衡引起的。請注意，在圖3中，充電坡度比放電坡度更陡一些，這是由于輸入電壓大大高于LED正向電壓而引起的。由于充電斜率大于放電斜率，因此比較器響應時間產生的平均電流也將大于圖5所示的期望值。

圖3：理想的LED電流波形。

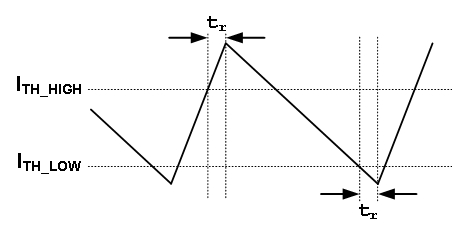

圖5：電流誤差詳圖。

實際峰值電流等于峰值電流閾值與峰值電流誤差之和，而谷值電流則等于谷值電流閾值與谷值電流誤差之和(如下列方程式所示)。除了比較器的響應時間外，我們從峰值電流計算式中還可看出，輸入電壓、電感值與LED正向電壓都會影響峰值電流誤差。我們從谷值電流算式中則可以看出，正向電壓會影響谷值電流誤差。

，其中，VD為續流二極管的正向電壓。

我們可根據電感容差與LED正向電壓的差值計算出電流誤差。但是，如果我們的系統采用了具備8:1模擬乘法器與可編程增益放大器的積分型模數轉換器，那么我們也可用該轉換器來測量電流誤差。我們通過校正算法來測量并處理電流誤差，隨后再改變DAC的輸出電壓來設置新的閾值。

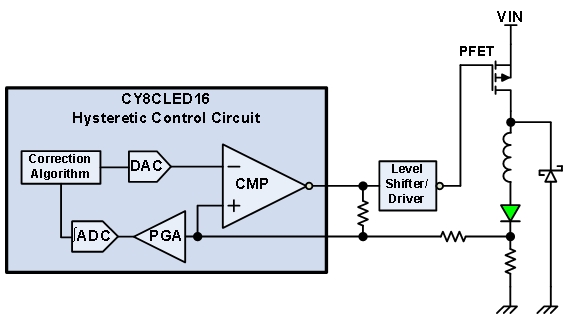

圖6：支持平均電流誤差校正的磁滯控制器。

電平轉換電路

如圖7所示，當柵極Q1的邏輯電平為高時，柵極Q3通過分壓器打開；柵極Q4短接至VIN將關閉柵極Q3。當柵極Q1的邏輯電平為低時，分壓器中無電流通過，將柵極Q2連接至VIN，此時柵極Q4短接至地面，并打開PFET。這樣，輸入為高時，開關關閉，輸入為低時，開關打開，這就說明了EZ-Color器件內置比較器的輸出為什么會出現反相區。只要輸入電壓不超過晶體管Q2與Q4的VGS(MAX)值，如圖7所示的電平轉換電路就能正常工作。如果我們從VIN到源極Q2之間增加齊納二極管與電容器，再在齊納二極管的陽極至接地之間采用偏置電路，那么該電路就可適用于較大的輸入范圍。

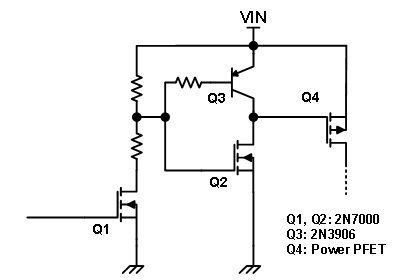

圖7：電平轉換器詳圖。

利用軟件工具實現更簡化的解決方案

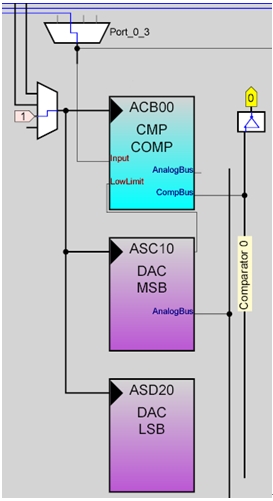

圖8：?jiǎn)瓮ǖ赖哪M模塊布局。

磁滯降壓轉換器要采用EZ-Color，需要將用戶模塊嵌入到PSoCDesigner中，以便在芯片的模擬段與數字段之間進行切換。如圖8所示，比較器用戶模塊放在連續時間模塊中，9位DAC放在兩個開關電容模擬塊間，提供其負輸入。比較器的正輸入通過4:1的多路復用器路由，輸出路由至比較器數字總線，再經過反相，抵消電平轉換器電路的反相區(如圖8所示)。比較器數字總線發送數字信號至芯片的數字段，也是數字信號走線的地方(如圖9所示)。

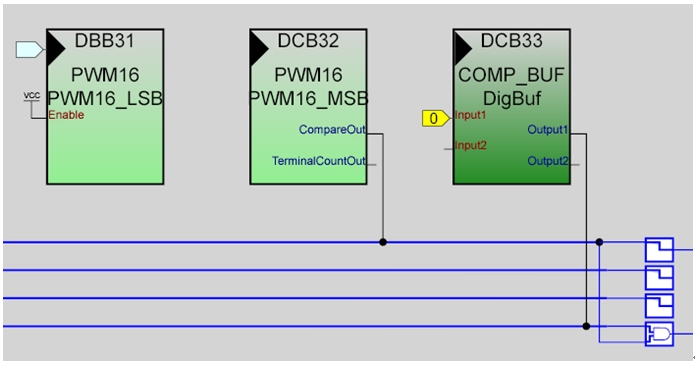

圖9：?jiǎn)瓮ǖ赖臄?shù)字模塊布局。

以上各圖顯示了如何配置EZ-Color模擬與數字模塊，以實施降壓轉換器。COMP_BUF模塊路由比較器總線到數字段，隨后它可路由到電源電路系統，不過不是直接路由到控制電路，而是與16位PWM數字模塊的輸出做AND操作，從而實現調光功能。圖8和圖9中的3個位置樣本可放置在CY8CLED16部件上，從而實現3通道可調光輸出的復合系統。

利用3個降壓轉換器，每個通道都能通過高精度照明信號調制(PrISM)調光，或利用PWM，我們就能控制3通道LED系統的色彩。用8位微控制器完成色彩混合相當復雜，不過有些集成電路公司嘗試了這種做法并取得了成功。PSoCExpress等軟件工具具備預編寫、預驗證的色彩混合代碼，使開發照明設計變得極其簡單。PSoCExpress是一款支持用戶界面功能的設計創建工具，也支持系統外設編碼，可以通過拖放實現工作，并在GUI環境中連接至驅動程序。所生成的項目文件兼容于所有賽普拉斯的EZ-Color器件。

應該采用哪種調光分辨率？

您可能已經注意到了，本項目中采用了16位分辨率調光，之所以這樣做，是因?yàn)樵诠庹諒?qiáng)度較低的情況下，我們需要16位來維持高精度的色彩控制。如果強度為100%，那么精確匹配就僅需要8位的分辨率，如強度為1%，則分辨率應為14.6位。EZ-Color中，16位分辨率的PWM調光頻率為732Hz，遠遠高于肉眼所能看到的頻率。PWM模塊時鐘頻率設定為48MHz，就能獲得這種調光頻率。

本文小結

我們采用賽普拉斯的EZ-Color等混合信號微控制器控制LED照明系統，因?yàn)檫@種微控制器集成了ASIC實施所需的大部分功能。通過采用磁滯降壓轉換器，EZ-Color能提供低成本的SMPS拓?fù)洌捎煤愣娏黩?qū)動LED。集成式混合信號解決方案非常適合照明設計，不僅能降低元件成本，而且還能縮短設計周期。賽普拉斯的EZ-Color集成了SMPS控制、智能化色彩混合功能與DMX512接口，使其成為多種LED照明應用設計的便捷選擇。
