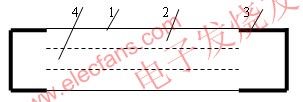

圖1. EEFL的基本結構示意圖
1玻管　2三基色熒光粉層　3外電極　4工作氣體（Ne、 Ar 、 Hg混合氣）

　　為了對EEFL的結構與性能特點有比較直觀的了解，讓我們先做幾個實驗。取一根直徑3mm的玻管，經過正常排氣工藝并充入80乇氖氣之后封離下來，看起來這確是一根干凈明亮的“空”玻管。在此透明玻管的兩端，緊貼玻管外表面包裹一層鋁箔，然后將這玻管兩端的鋁箔與冷陰極熒光燈CCFL逆變電源的輸出端相連，當電源開關一開，便立即點燃了玻管內的氖氣放電而發出明亮的紅光，如同一根細管霓虹燈。其實，可以說這就是一根外置電極霓虹燈。
　　如果將上述玻管內的充氣換成Ne、 Ar、 Hg混合氣，且在玻管內壁涂敷一層熒光粉層，則上述的外置電極霓虹燈就變成了外置電極熒光燈EEFL了。將相應的CCFL逆變器電源的輸出端與其外電極相連，就可以像CCFL一樣點燃而發光。
　　事實上，任何一只熒光燈，在玻管兩端外表面包上導電層而形成外電極之后，都構成了某種類型的EEFL，都能用輸出1－3千伏的高頻電源點亮。由此可見，EEFL其實與我們之間的距離是如此的接近！
　　通過上述，使我們切實地感覺到了EEFL的第一個突出的特點，那就是結構簡單、工藝簡便、成本較低。
　　EEFL第二個突出的特點是電性能方面的，那就是EEFL燈管可以直接并聯使用，即直接并聯燃點。當需要同時點亮多根EEFL時（如LCD彩色電視的直射式背光源），往往只需要用一只高頻驅動電源就可以直接點亮數只至數十只EEFL，因而使用十分簡便且成本較低。須知,幾乎所有的氣體放電燈都不能直接并聯使用，難得EEFL給我們?nèi)绱说谋憷?br>　　除上述之外，不少資料報導EEFL還具有比CCFL更高的亮度與更長的壽命，因而認為EEFL是CCFL技術進步的產物，是二十一世紀初興起的并即將取代CCFL的新光源。
　　EEFL果真比CCFL價廉物美而即將取代CCFL嗎？從近幾年的實際發展情況看，目前還并非如此。盡管人們對EEFL極有興趣與期盼，試制與試用EEFL的企業也確實不少，但至今還處于試用階段，其產銷量遠不能與CCFL相比。為什么呢？是因?yàn)槲覈鳨EFL產品的性能一致性與穩定性還不夠好，尤其是EEFL對其配套的高頻驅動電源要求較高，現有產品中很多滿足不了使用要求而不能正常使用。因此，目前EEFL的發展面臨著燈管與配套電路兩方面的技術都需要進一步提高的問題。

二、EEFL的放電原理
　　EEFL結構如此簡單、點亮如此容易、直接并聯使用是如此的方便，使得人們一接觸它就萌生興趣，想要問個究竟，加之當前提高EEFL性能的任務迫在眉睫，因此，切實弄清EEFL的放電原理的研究已不容回避。只有正確認識EEFL中氣體放電的基本過程，從基本概念出發來改進EEFL的結構與工藝，才會收到好的成效。
　　可是，在所看到的有關EEFL的論文資料中，談及EEFL的放電原理時總是一帶而過，只有幾句籠統的話，沒有比較確切的分析與論述。例如，有的只提及屬于電磁感應無極放電，那就是說與人們熟知的無極熒光燈一樣，這顯然有誤。因?yàn)镋EFL不可能有很強的高頻磁場通過燈管而能夠感應產生足以點燃放電的高頻電場；有的提到是高頻電場通過EEFL外電極與管壁電容的耦合輸入燈管而引起管內氣體放電，屬于高頻無極放電；有的認為是加于外電極的高頻電壓通過玻璃介質而產生的氣體放電，屬于介質阻擋層無極放電等等。根據“凡電極不暴露在電離氣體中的放電方式稱為無極放電”的定義，EEFL管內沒有安裝電極，只有裝置在玻管兩端外表面的外電極，看來屬于無極放電是無可非議的。
　　然而，深入分析EEFL所發生的氣體放電過程，發現電極過程仍然是維持EEFL高頻放電所不可少的，具體地說EEFL仍然存在發射電子的陰極與加速電子、正離子的陰極位降。為了說明這一點，讓我們重溫氣體放電理論對高頻放電幾種情況的分析。
　　氣體在高頻能量的激勵下產生的放電稱為高頻放電，其電流密度j為：
　　　　　　　　　　j=[nee2υ/me(υ2+ω2)]E (1)
　　式中E為電場強度，ω為外加高頻電場的角頻率，υ為電子有效碰撞頻率，υ 由下式計算：
　　　　　　　　　　υ＝3.19×109×P/√Te0.5 （2）
　　式中P為氣壓（mm Hg），Te為電子溫度(K)。
　　按照外加高頻電場角頻率ω與電子有效碰撞頻率 υ的相對大小，高頻放電可以分成ω <<υ 、ω≌υ 、ω>>υ三種情況。其中當ω<<υ 時，發生類似于低頻放電的情形，這時電子在高頻電場下的運動象一群蜜蜂隨風飄動一樣向高頻電場的瞬時陽極漂移；電場反向時又反向漂移。放電空間仍然存在等離子區與陰極位降區，仍然需要有陰極發射電子才能維持這種情況下的高頻放電。其與低頻放電不同之處是高頻電場變化的周期小于放電空間的消電離所需的時間，由此，等離子區來不及消失，高頻電場的極性交變，只影響陰極位降區輸流出現在等離子區的兩側。
　　當外加高頻電場的頻率大幅提高到ω≌υ 與 ω>>υ時，放電中電子的運動將發生根本性的變化，等離子區中電子受到高頻電場的作用而不斷來回運動，增加了電子產生碰撞電離的幾率，此時維持穩定的放電已無需電極過程，也就是說不需要陰極發射電子 ，不需要陰極，不存在陰極位降區，從而形成了高頻電場作用下的無極放電。這種高頻無極放電的實例發生于雷達天線開關，其工作頻率約為1000兆赫，放電管內的氣壓不大于20乇。
　　對照上述關于高頻放電的理論分析，我們熟知的電子鎮流熒光燈ECFL與冷陰極熒光燈CCFL（工作頻率均為20KHZ－100KHZ）,均屬于ω<<υ 的情況，放電具有穩定的等離子區與維持放電所必須的陰極位降區，陰極的電子發射對放電起著至關重要的作用。
　　讓我們再回到EEFL中的氣體放電。EEFL的工作頻率與CCFL一樣（20KHZ－100KHZ），充氣種類與氣壓也與CCFL類似，因此，它們的放電類型也是類似的（屬 ω <<υ的一類 ）。具體地說，EEFL中的放電仍然必須有陰極與陰極位降區的存在才能維持穩定的放電?？墒?，EEFL的陰極在哪里呢？外電極與放電氣體隔著玻璃管壁，它是不可能作為氣體放電的陰極來發射電子的。本人認為，與外電極相對的玻管內壁表面就是EEFL的內電極。當某外電極為正電位的半周時，對應的內壁玻璃表面吸引而接收電子，壘積壁電荷；為負半周時，吸引與加速正離子，并受正離子轟擊而產生二次電子發射，形成陰極位降區?？赡苡腥艘獑枺Ａ墙^緣體，能夠擔當電極的角色嗎？我認為完全可以。玻璃表面可以接收電子而壘出壁電位，這在交流等離子顯示器放電過程的分析中早已說得明明白白；另一方面，玻璃在正離子轟擊時可以產生二次電子發射，也是得到公認的。由于施加的是高頻電壓，內壁的電位變化可以通過玻璃壁形成的電容傳到外電極再傳到外電路，沒有什么說不通的地方。
　　需要著重說明，上述EEFL由外電極對面的玻璃內壁所形成的內電極有一個突出的特點，那就是為無數的“微島”狀，因?yàn)椴Ａ?nèi)表面必竟不是金屬電極，其表面是不導電的，無論內表面那一點吸引電子形成壁電荷（或吸引正離子且產生二次電子發射而壘積正電荷），點與點之間均不能有電的溝通，我們可以稱它為“微島”電極。因此，可以認為EEFL的內電極是由與外電極對應的玻璃內壁上的無數“微島”電極所組成的。
　　綜上所述，我們可以畫出EEFL的等效電極結構的原理圖，如圖2所示：

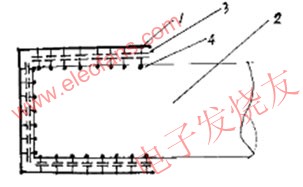

圖2 EEFL等效電極結構原理圖
1外電極　2放電空間　3玻璃電容　4“微島”電極

　　有一種為多數人所接收的觀點，認為高頻電場由外電極通過玻壁電容引入EEFL放電空間，直接作用于放電的等離子區而產生與維持穩定的高頻無極放電。我們現在不談前述的理論對這種觀點的否定，而是從反證的角度來加以分析。如果只要引入高頻電場就可以無需電極作用而能夠維持穩定的放電，那么與EEFL放電條件相同的CCFL由電極直接將高頻電場引入放電空間又為什么必須依靠電極過程才能維持穩定的放電呢？如果電極過程真是無關緊要，那么CCFL的電極過程為什么會集中那么多的功率，對放電性能產生極其重要的影響呢？
　　為了考察EEFL內壁電極是否存在，我們可以通過觀察EEFL外電極對應的內壁表面是否存在陰極位降區來判斷，將拍得的實物照片示于圖3。從圖3可以清楚地觀察到等離子區玻璃內壁的發光與外電極對應的玻璃內壁的發光是大不一樣的。等離子區對應的內壁表面不發紅光，而外電極對應的內壁表面卻與CCFL電極表面相類似地發紅光。原因很清楚，熒光燈的等離子區電子能量較低，不能引起氖原子激發，只有在陰極位降區電子被加速成高能電子才可以使氖原子激發后返回躍遷時發紅光。

圖3 觀察EEFL玻璃內壁發光的照片

　　另外，我們對壽命試驗數千小時后的EEFL燈管進行解剖，等離子區對應的玻璃內壁表面狀況變化不大，而外電極對應的玻璃內壁則嚴重發黑，這顯然是正離子轟擊陰極帶來的后果。
　　最后，我們對比性地測出相同結構（相同的玻璃、相同的直徑、相同的生產工藝）的CCFL與EEFL的輸出光通量與輸出功率之間的光效曲線，發現它們的形狀與數據都相當接近，這也說明EEFL與CCFL中產生的是相同類型的放電，不存在放電原理的重大差異。在此不再詳述。
上述有關EEFL放電原理的分析可能有重要的實際意義，那就是提高EEFL的性能，應該十分關注作為內電極的燈管兩端內壁的表面狀態，采用什么樣的工藝、材料甚至增加某種涂層，有可能顯著地提高EEFL的性能與壽命。

三、EEFL的應用前景
　　EEFL作為廣告、照片、圖片的超薄燈箱以及平板電視中液晶彩色電視的背光源，尤其是大屏幕的液晶彩電的直射式背光源十分被看好，只要性能可靠就很可能會被許多用戶列為首選產品，原因就是前面提到過的它可以直接并聯使用的獨到優點，還有就是它較低的生產成本所帶來的較低的價格。
