2） 基于NCL30000的非隔離降壓-升壓LED驅動器方案

　　本文將重點探討降壓-升壓拓?fù)浣Y(jié)構的NCL30000非隔離型LED驅動器方案。

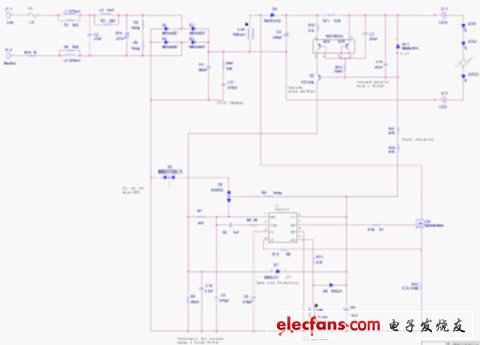

　　圖2：NCL30000非隔離降壓-升壓拓?fù)浣Y(jié)構電路圖

　　如圖2所示，在NCL30000非隔離降壓-升壓拓?fù)浣Y(jié)構應用中，LED平均電流被穩流，可穩定線路電壓變化和負載變化；可實現LED開路及短路保護；如果FET短路，LED仍然安全。

　　NCL30000降壓-升壓拓?fù)浣Y(jié)構的工作原理包括：

　　·直接感測LED電流，提供真正的平均模式反饋。可以在寬LED電壓范圍內維持緊密的穩流；感測電阻（R9）的阻值很小，可提升能效至最高；匹配的晶體管對（Q1）產生與LED電流成正比的電流。

　　·分級電平轉換晶體管（Q2）將正比例電流耦合至低邊控制器；省去了光耦；第二個分級晶體管（Q5）用于“高輸入+輸出”電壓的方案。

　　·端接電阻（R14）將正比例電流轉換為電壓；將電壓用作提供給控制器的反饋信號；在LED平均電流處關閉反饋環路。

　　·低環路帶寬提供高功率因數。

　　3） 基于NCL30000的T8燈管LED驅動器演示板

　　安森美半導體為采用NCL30000的T8燈管LED驅動器提供了高PF演示板，用來替代常見的線性熒光燈管。25 W設計示例在350 mA電流時的電壓為72 V，主電源電壓范圍的能效高于88%，典型功率因數高于0.96，尺寸為18 mm x 200 mm （總高度19 mm）。

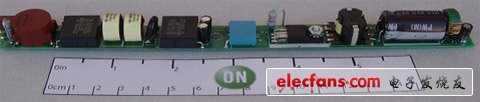

　　圖3：基于NCL30000的非隔離降壓-升壓T8燈管驅動器演示板

　　該演示板具有諸多特性：控制器以交流整流回路電壓為參考，可降低系統噪聲；LED以交流整流電壓為參考，可減少產生的EMI；直接感測LED電流實現真正的平均模式控制；在寬LED電壓范圍內維持緊密穩壓；恒定導通時間提供高功率因數及低總諧波失真；使用偏置繞組提供負載開路保護；熱反走，帶自動恢復；監控LED電流，提供短路保護；感測FET電流，用于故障保護。

　　25 W T8燈管LED驅動器設計示例的設計要求包括：輸入電壓范圍為90至305 Vac；為L(zhǎng)ED提供350 mA恒定電流；LED串最大電壓為71.4 V；LED串最小電壓為55 V；最小交流主電壓的峰值時開關頻率為70 kHz；能效約為90%。

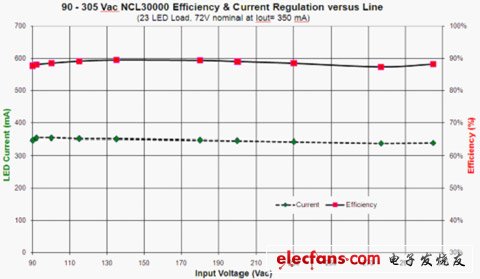

　　圖4：NCL30000降壓-升壓非隔離LED驅動器演示板性能測試結果

　　3） 基于NCL30000的TRIAC可調光高功率因數GU10 LED驅動器方案

　　對上述方案進行一些必要的修改，還可配合TRIAC調光。修改措施包括：在偏置練級上增加更多匝數、增加偏置穩壓器用于寬范圍調光、可選加速調光電路以?xún)?yōu)化調光響應、優化EMI濾波器以適應TRIAC導通時的大階躍電壓等。

　　修改后方案的電源規范摘要包括：輸入電壓100至130 Vac；3個LED的輸出為470 mA；額定輸出功率約4.7 W；非隔離設計TRIAC調光；功率因數校正》 0.85；100至130 Vac的能效》82％。

　　二、LV5026MD/29MC系列非隔離降壓LED驅動器方案

　　除了NCL30000，客戶也可以采用安森美半導體成員公司三洋半導體的LV5026MD/29MC系列非隔離降壓LED驅動器，并根據實際調光要求，選擇適合的產品。例如，若需要同時支持TRIAC調光、PWM調光及模擬調光，則應選擇LV5026M；若只需要支持PWM及模擬調光，則可選擇LV5029MC。

　　以非隔離可調光高功率因數LED驅動器LV5026MD為例，它可驅動大功率場效應管電路，采用步進控制方式，具有頻率振蕩、基準電壓外部調整、兼容數字調光和模擬調光、內置軟啟動、過電流保護、過熱保護、過電壓保護電路等特性。電路圖如圖5所示。

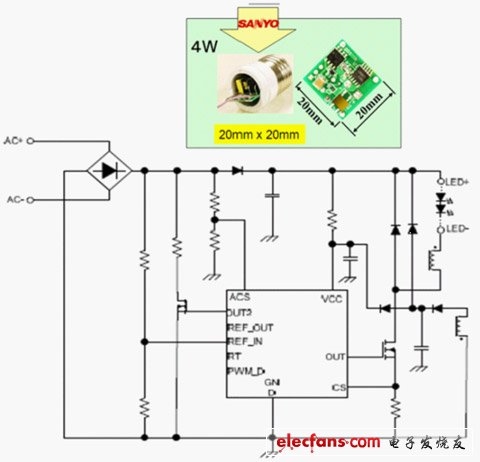

　　圖5：采用LV5026MD的非隔離降壓LED驅動器

　　使用LV5026MD的LED照明驅動電路時，改變電路構成可以提高功率因數。對應方法包括：減小AC電壓平滑用電容器，擴大AC電流的導通角；控制功率場效應管中流的電流同輸入的AC電壓成比例。

　　總結

　　NCL30000和LV5026MD均支持隔離及非隔離拓?fù)浣Y(jié)構，可以提供更高的能效，在主電源輸入電壓及LED負載范圍內提供緊密的LED穩流；同時，具有高功率因數和低THD特性，可以?xún)?yōu)化切相調光器應用。安森美半導體提供的寬范圍的LED驅動器方案，配以相關工具及支持，有助于實現緊湊設計，適合不同的中低功率LED照明應用，同時幫助客戶加快產品上市。
