DS1922E 高溫iButton?記錄器，帶有8KB數據記錄存儲器

DS1922E溫度記錄iButton是堅固耐用的自供電系統，能夠測量溫度并將測量結果記錄在受保護的存儲器內。記錄溫度的速率由用戶定義?？偣部梢员４?192個8位數據記錄或4096個16位數據記錄，這些記錄以等間隔采集，時間間隔從1秒至273小時。另外還有576字節的SRAM，用于存儲一些特定的應用信息。一項數據采集任務可以被編程為立即開始、或者在一個用戶定義的延遲之后開始、或者在一次溫度告警之后開始。對于存儲器和控制功能的訪問可加以密碼保護。DS1922E通過串行1-Wire?協議進行配置以及與主機通信，僅需要單條數據引線和返回地。每個DS1922E出廠時都光刻了一個唯一的64位注冊號，保證每個器件絕對可溯。堅固的不銹鋼封裝對于各種惡劣環境(例如污垢、潮濕和沖擊等)具有很高的耐受力。

當對iButton數據記錄儀進行NIST可跟蹤基準器件校準和認證時，Maxim的在線程序可以為DS1922L/T數據記錄儀產生有效的認證文檔。輸入一個iButton序列號(或一組序列號)，將得到以PDF形式產生的有效認證文檔。

關鍵特性
自動喚醒并測量溫度，以8位或16位格式在8KB數據記錄存儲器中保存數據
數字溫度計以8位(0.5°C)或11位(0.0625°C)分辨率測量溫度
測溫精度：+110°C至+140°C范圍內為±1.5°C、+15°C至+110°C范圍內精度典型值為±7°C
放于DS9107 iButton套中可實現抗水或防水(超過了3 ATM防水的要求)
采樣速率從1秒至273小時
溫度告警具有可編程的高、低觸發點
可編程為經過一定延遲時間之后啟動記錄，或在溫度告警被觸發之后啟動記錄
通過1-Wire的條件檢索功能可快速找到告警器件
576字節通用存儲器
所有存儲器與配置寄存器都具有兩級密碼保護
利用1-Wire協議，通過單個數字信號與主機通信，標準速度可達15.4kbps，高速模式下可達125kbps
工作溫度范圍：+15°C至+140°C

應用/使用
單機高溫測量與記錄系統
蒸汽消毒設備

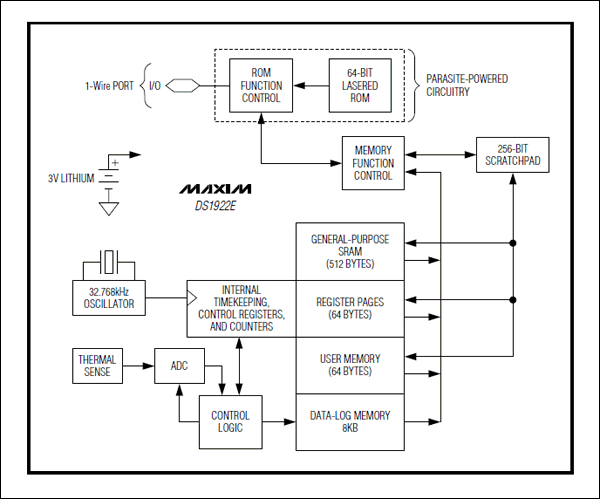

原理框圖?
?

原理框圖
