MC34700: 9-18V四通道輸出多用開關電源
MC34700是一款采用片上電源MOSFET的小型、高效電源，配有三個步降開關穩壓器和一個低壓差線性穩壓器。開關穩壓器利用電壓模式控制，帶有內部比較功能，可針對給定應用靈活優化34700的性能。
MC34700的第一通道輸入電壓為9V至18V，第2、3和4通道輸入電壓為1.5V至6V。第2和第3通道可以以第1通道輸出端或外部偏置電壓作為輸入電源，第4通道可以第1至第3任一通道輸出端或外部偏置電壓作為輸入電源。
34700適用于空間受限而又需要多條電源軌，并簡化電源設計和實施的應用。過壓、欠壓、過電流和過熱保護功能保證電源穩定、可靠的工作狀態。固定的開關頻率、內部軟啟動和內部電源MOSFET有助于加快電源設計和開發速度。

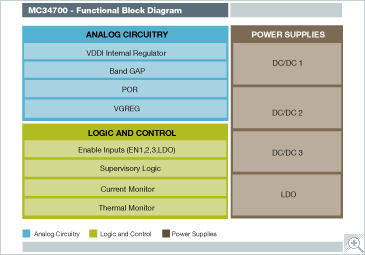

特性
- 三個開關穩壓器：2個同步和1個非同步
- 一個低壓差線性穩壓器
- 輸出電流功能：
- 第1通道1.5A持續電流
- 第2、3通道1.25A持續電流
- 第4通道400mA持續電流 - 所有通道內部電源MOSFET
- 第1通道電壓前饋
- 所有通道輸出電壓精度±1.5%
- 逐周期電流限制與短路保護
- 固定開關頻率800kHz
- 內部軟啟動
- 過壓與欠壓保護
- 過熱保護
- 開漏電源良好輸出信號
- 獨立活動高態支持每條通道輸入
適用于以下設備的電源設計：
- 機頂盒
- 線纜調制解調器
- 激光打印機
- 傳真機
- 銷售點終端
- 小家電
- 電信線路卡
- DVD播放器
產品技術規格
| 穩壓器-線性/LDO | 1 |
| 穩壓器-降壓型開關 | 3 |
| 穩壓器-升壓型開關 | 0 |
| 穩壓器-輸出電壓 | 3.6 ADJ降壓， 5.25 ADJ降壓， 3.6 ADJ降壓 |
| 穩壓器-輸出電流(A) | 0.4, 1.5, 1.25 |
| 電源電壓-最小(V) | 1.5 |
| 電源電壓-最大(V) | 18 |
| 接口與輸入控制 | 并行 |
| 環境工作溫度(Ta)-最低(oC) | -40 |
| 環境工作溫度(Ta)-最高(oC) | 85 |
