AD8207是一款單電源差動放大器，非常適合在大共模電壓情況下放大小差分電壓。采用5 V電源時，輸入共模電壓范圍為?4 V至+65 V。AD8207采用3.3 V至5 V單電源供電，非常適合承受電磁閥和電機控制等應用中常見的大輸入PWM共模電壓。

AD8207采用8引腳SOIC封裝。相對于溫度的出色直流性能使測量環路誤差保持最小。失調漂移典型值小于500 nV/°C，增益漂移典型值低于10 ppm/°C。

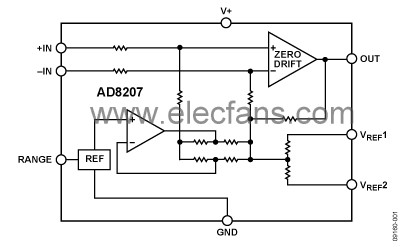

AD8207非常適合雙向電流檢測應用。它具有兩個基準引腳VREF1 和 VREF2 ，允許用戶將器件的輸出輕松偏置到電源電壓范圍內的任何電壓。當VREF1 與 V+引腳相連、 VREF2 與 GND 引腳相連時，輸出設置為半量程。將兩個基準引腳與GND相連可提供從地電壓附近開始的單極性輸出。將兩個基準引腳與V+相連可提供從V+附近開始的單極性輸出。將外部低阻抗電壓施加于VREF1 和 VREF2 引腳可實現其它輸出偏移。

AD8207特性

分流應用的理想之選
內置EMI濾波器
輸入失調漂移：1 μV/°C（最大值）
高共模電壓范圍
工作范圍：?4 V至+65 V（5 V電源）
工作范圍：?4 V至+35 V（3.3 V電源）
耐壓范圍：?25 V至+75 V
增益：20 V/V
電源電壓范圍：3.3 V至5.5 V
寬工作溫度范圍：?40°C至+125°C
雙向電流監控
失調漂移：<500 nV/°C（典型值）
增益漂移：<10 ppm/°C（典型值）
共模抑制比(CMRR)：>90 dB（DC至10 kHz）
通過汽車應用認證

應用
下列應用中的高端電流檢測：
電機控制
電磁閥控制
噴油控制
引擎管理
懸架控制
車輛動態控制
DC-DC轉換器
