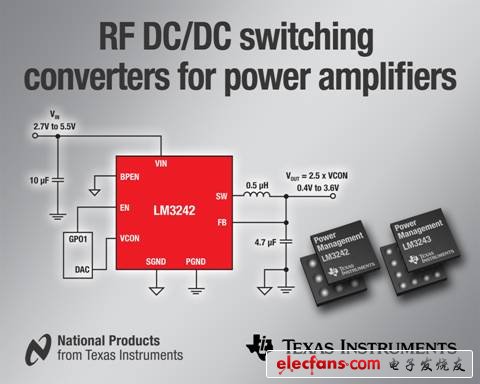

日前，德州儀器 (TI) 宣布推出兩款最新 RF DC/DC 開關轉換器，進一步壯大其業界領先的 RF 電源管理集成電路 (IC) 產品陣營。最新 National LM3242 及 LM3243 穩壓器是自適應電源 IC，可最大限度降低所有工作條件下 RF 功率放大器 (PA) 的功耗。這兩款 IC 與 National LM3241 可延長電池使用壽命，并可為智能電話與平板電腦等電池供電型2G、3G 及 4G ?LTE 便攜式設備降低散熱量。

便攜式產品的無線電電路占總功耗的很大比重，常達 30% 乃至更高，而RF PA 是目前移動系統中最低效組件之一，無論實際所需電量是多少，總是用最大電量去驅動。TI 最新 LM3242 與 LM3243 可根據實際所需電源動態調節提供給 PA 的電量，從而顯著節省能源。

與傳統 DC/DC 開關轉換器相比，LM3242 與 LM3243 具有獨特的優勢，不但可滿足嚴格的 RF 性能需求，而且還支持 PA 輸出功率的動態優化，從而可將電池流耗銳降 50% 乃至更高，將 PA 熱量降低達 30 攝氏度。這兩款 IC的效率高達 95%，支持多種工作模式，可為所有電池及輸出條件最大限度地提高效率。LM3242 與 3G 及 4G 應用兼容， 解決方案尺寸只有9 平方毫米。LM3243 包含獨特的工作電流輔助與模擬旁路模式，在支持 2G、3G 以及 4G 應用的同時，還可保持輸出穩壓與最小解決方案尺寸優勢。

?

LM3242 與 LM3243 RF DC/DC 開關轉換器的主要特性與優勢：

·可變、可動態調節輸出電壓能節省能源，降低熱生成；

·工作模式之間的自動智能轉換可在所有負載及電池條件下優化效率；

·LM3242 支持高達 1 A 的電流，并與 3G 及 4G 應用兼容；

·LM3243 支持高達 2.5 A 的電流，并與 2G、3G 以及 4G 應用兼容；

·高開關頻率、獨特的工作模式以及芯片級封裝可縮小解決方案尺寸，節省成本。????????

供貨情況與封裝

采用 9 凸塊微型 SMD 封裝的 LM3242 以及采用 16 凸塊微型 SMD 封裝的LM3243 目前均已開始批量供貨，可通過 TI 及其授權分銷商進行訂購。
