從半導體運算放大器問世之初，IC設計師就不得不權衡芯片架構與應對其脆弱性所需的外部電路之間的關系。故障保護一直是最棘手的問題例如，, 請參閱“運算放大器輸出反相和輸入過壓保護” 和MT-069, “儀表放大器輸入過壓保護”).

　　系統設計師之所以需要精密運算放大器，是因為它有兩個重要特性：低失調電壓(VOS)和高共模抑制比(CMRR)，這兩個特性能夠簡化校準并使動態誤差最小。為在存在電氣過應力(EOS)的情況下保持這些特性，雙極性運算放大器經常內置箝位二極管，并將小限流電阻與其輸入端串聯，但這些措施無法應對輸入電壓超過供電軌時引起的故障狀況。為了增加保護，系統設計師可以采用圖6所示的電路。

?

　　圖6. 利用限流電阻和兩個肖特基二極管提供外部保護的精密運算放大器。RFB與ROVP相等，從而平衡輸入偏置電流引起的失調

　　如果VIN處的信號源先行上電，ROVP將限制流入運算放大器的電流。肖特基二極管的正向電壓比典型的小信號二極管低200 mV，因此所有過壓電流都會通過外部二極管D1和D2.分流。然而，這些二極管可能會降低運算放大器的性能。例如，可以利用1N5711的反向漏電流曲線(見圖7)來確定特定過壓保護電阻造成的CMRR損失。1N5711在0 V時的反向漏電流為0 nA，在30 V時為60 nA。對于0 V共模電壓， D1 和 D2 引起的額外IOS取決于其漏電流的匹配程度。當V被拉至+15 V時，D1將反向偏置30 V，D2將偏置0 V。因此，額外的60 nA電流流入ROVP.當輸入被拉至–15 V時，D1和D2 的電氣位置交換，60 nA電流流出OVP. 在任意共模電壓下，保護二極管引起的額外 IOS等于:

　　IOSaddr = ID1 – ID2 (2)

?

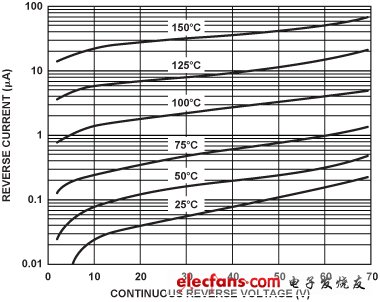

　　圖7. 1N5711反向電流與連續反向電壓之間的關系

　　由公式2可計算出極端共模電壓下的VOS損失:

　　VOSpenalty = IOSaddr × ROVP (3)

　　使用1N5711在30 V時的漏電流60 nA以及5 kΩ保護電阻，兩個極端共模電壓下的VOS將增加300 μV，導致整個輸入電壓范圍內的額外 ?VOS 為600 μV。根據數據手冊，一個具有110 dB CMRR的運算放大器將損失17 dB CMRR。插入反饋電阻來均衡源阻抗只能在共模電壓為0 V時有幫助，但無法防止整個共模范圍內產生額外的IOS 表1顯示了保護精密放大器常用的一些二極管的計算結果。對于CMRR損失計算，假設使用5 kΩ保護電阻。所有成本都是來自www.mouser.com的最新美元報價(2011)。

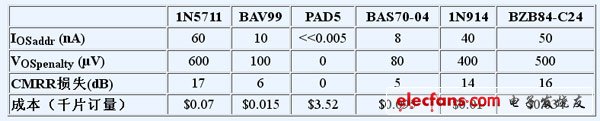

　　表1. 常用保護二極管及其對110 dB CMRR精密運算放大器的影響

?

　　圖6所示的方法可能還有一個缺點，那就是保護二極管會將過壓電流分流到電源中。例如，如果正電源無法吸收大量電流，過壓電流就可能迫使正電源電壓提高。

　　防止這一現象的一種方法是在正輸入與地之間使用背靠背齊納二極管，如圖8所示。超過D1或 D2的齊納電壓時，二極管將過壓電流分流到地，從而保護電源。這種配置能夠防止過壓期間的電荷泵效應，但齊納二極管的漏電流和電容高于小信號二極管。此外，齊納二極管的漏電流曲線具有軟拐點(soft-knee)特征。在放大器的共模范圍內，這會帶來額外的CMRR損失，如前所述。例如，BZB84-C24是一個背靠背齊納二極管對，工作電壓范圍為22.8 V至25.6 V，反向電流額定值為50 nA(最大值，16.8 V時)，但制造商并未說明接近齊納電壓時的漏電流是多少。此外，為實現更陡的擊穿特性，齊納二極管一般采用比小信號二極管摻雜更重的擴散工藝制造，這就導致寄生電容相對較高，因而失真(特別是在幅度較高時)和失穩的可能性更高。

?

　　圖8. 利用限流電阻和兩個齊納二極管提供外部保護的精密運算放大器

　　早期集成過壓保護

　　上面討論了放大器的一些常用外部保護方法的缺點。如果放大器本身的設計能夠耐受較大的輸入過壓，那么其中的一些缺點是可以避免的。圖9顯示了差分輸入對采用的常見集成保護方案。

?

　　圖9. 帶阻性過壓保護的差分輸入對(未顯示ESD保護)

　　在該電路中，兩個放大器輸入端均有輸入保護電阻。雖然一般情況下只有一個輸入端需要過壓保護，但使各輸入端的寄生電容和漏電流均衡可以降低失真和失調電流。此外，二極管不必處理ESD事件，因而可以相對較小。

　　增加電阻，無論是外置還是內置，均會增加放大器的和方根(RSS)熱噪聲(公式4):

?

　　(4)

　　如果使用1 kΩ電阻來保護噪聲為4 nV/√Hz的運算放大器，總電壓噪聲將提高√2倍。集成保護電阻并不能改變過壓保護會提高等效輸入電壓噪聲的事實，但將R1和R2 與運算放大器集成在一起可確保數據手冊的噪聲規格包括保護電路。

　　為了避免權衡噪聲與過壓，需要這樣一種保護電路：當放大器輸入在額定范圍內時，它提供低電阻;當放大器輸入超過供電軌時，它提供高電阻。這種特性將能按需改善過壓保護，降低正常工作時的總噪聲貢獻。圖10顯示了一種具有該特性的電路方案.

?

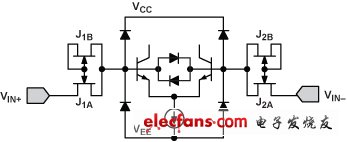

　　圖10. 帶主動過壓保護的輸入差分對

　　Jxy全部是P溝道JFET，它們是耗盡型器件，因此溝道的摻雜類型與源極和漏極相同。當放大器輸入電平介于兩個供電軌之間時，J1A和J2A是簡單的電阻，阻值等于RDSON 因為輸入偏置電流足夠小，溝道與柵極之間的任何電位差都不會使溝道關閉。如果VIN+ 超出負電源一個二極管壓降，電流就會流過J1A,導致漏極關閉。這種轉換實際上是 J1A離開三極工作區，進入線性工作區。如果VIN+超出正電源一個二極管壓降，J1A將充當橫向PNP。VIN+至柵極將用作正偏射極-基極結，另一個結用作基極-集電極，其高阻值避免輸入管過壓。

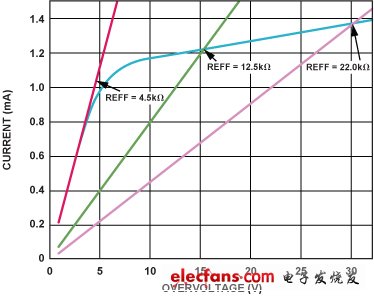

　　圖11中的電流-電壓曲線顯示了FET保護運算放大器在受到過壓掃描時的輸入阻抗變化。保護FET的RDSON為4.5 kΩ;當放大器的正輸入被拉至供電軌以上時，保護FET的電阻迅速提高到22 kΩ(30 V時)，從而將輸入電流限制為1.5 mA。

?

　　圖11. FET保護運算放大器在受到直流過壓掃描時的有效輸入阻抗
