摘要：以Altera公司MAX700舊系列為代表，介紹了CPLD在DSP系統中的應用實例。該方案具有一定的普遍適用性

DSP的速度較快，要求譯碼的速度也必須較快。利用小規模邏輯器件譯碼的方式已不能滿足DSP系統的要求。同時，DSP系統中經常需要外部快速部件的配合，這些部件往往是專門的電路，可由可編程器件實現。CPLD的時序嚴格、速度較快、可編程性好，非常適合于實現譯碼和專門電路。本文以MAX7000系列為例，具體介紹其在以TI公司的TMS320C6202為平臺的網絡攝像機系統中的應用。

1 CPLD在DSP系統中的功能介紹

1．1 DSP系統簡介

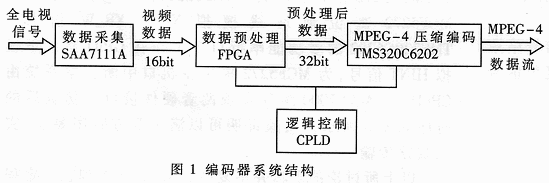

本文所論述的編碼器系統是基于DSP的MPEG-4壓縮編碼器的，主要由前端視頻采集、數據預處理以及MPEG-4視頻壓縮編碼三部分組成。基于DSP的MPEG-4編解碼器由于其所選用的DSP運算能力強、編程靈活，且實現不同的圖像編碼算法時只需對DSP內部的程序進行改寫便可實現諸如MPEG、H．263等多種圖像編碼，因而具有良好的應用情景。CPLD芯片對整個編碼器起著邏輯控制作用，系統結構如圖1所示。

1．2 CPLD在系統中的功能要求

1．2．1 產生復位信號

系統上電時，CPLD產生復位信號，使整個系統中的FPGA和DSP模塊復位，進入初始狀態；系統上電后，數據采集模塊自動啟動。

系統內共使用三種電源：5V、3．3V、1．8V。其中，5V電源由供電電源接人，3．3V、1．8V電源由TPS56300(TI產品)提供。采用TPS3307(TI產品)為系統提供電源管理，該芯片可同時管理三種電源。當監測到電源電壓低于一定值時，產生復位信號。TPS3307在其自身電源電壓大于1V的情況下即可以輸出復位信號。?

當系統出現錯誤時，可以采用手工方式復位。

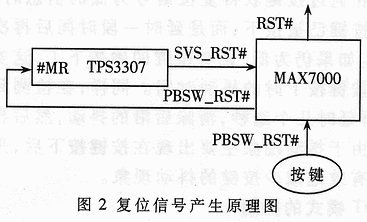

復位信號產生原理圖如圖2所示。其中，RST#為整個系統的復位信號，由MAX7000輸出。PBSW_RST#為手動復位信號，由按鍵接人MAX7000，經MAX7000去抖動后輸出給TPS3307。SVS_RST#為電源管理芯片TPS3307產生的復位信號(包括手動復位和電源監控功能)。

1．2．2 BOOT模式的實現

系統復位后，DSP需要進行BOOT自舉。在復位信號為低期間，BOOTMODE［4：0］管腳上的設置值被鎖存，決定芯片的存儲器映射方式以及自舉模式。但TMS320C6202沒有專門的管腳作為BOOTMODE［4：0］輸入管腳，而是將擴展總線的XD［4：0］映射為BOOTMODE［4：0］，利用上拉／下拉電阻在復位時進行芯片啟動模式設置?？偩€上的其它位也在復位期間被鎖定，決定系統相應的設定值。而擴展總線XD在HPI口讀寫時要用到，所以使用MAX7000進行隔離。系統處在復位階段，則通過MAX7000使得DSP的相應管腳的值等于設定值，復位結束后，MAX7000相應管腳為高阻態，使得XD可以作為正常的總線使用。

DSP自舉有特定的時間要求。在復位結束后，XD的配置管腳必須保持一段時間，TMS320C6202要求時間為5個時鐘周期，例如在200MHz時鐘情況下必須保持25ns。

1．2．3 HPI口接口邏輯實現

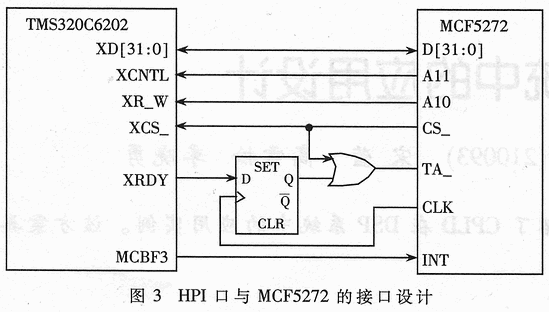

MPEG-4壓縮編碼器壓縮后的數據，通過網絡傳輸控制模塊傳輸?shù)骄W(wǎng)絡上去，從而實現網絡實時圖像傳輸。而DSP與網絡傳輸模塊(MCF5272)通過HPI口連接。其接口邏輯由CPLD完成。硬件連線圖如圖3所示。

根據系統的邏輯要求以及實際的仿真結果，CPLD選用EPM7128SLC84。該芯片共有2500門，128個宏單元，最多100個用戶自定義管腳。

2 CPLD邏輯控制的具體實現

2．1 復位信號的實現

復位信號邏輯產生較簡單，需要處理的是按鍵的去抖動。由于按鍵是機械觸點，當機械觸點斷開、閉合時會有抖動，為使每一次按鍵只作一次響應，就必須考慮去除抖動。在通過按鍵獲得復位信號為低的信息時，不是立即認定按鍵已被按下，而是延時一段時間后再次檢測復位信號。如果仍為低，說明按鍵的確按下了，這實際上是避開了按鍵按下時的抖動時間。同樣，在檢測到按鍵釋放后，再延時幾個毫秒，消除后沿的抖動，然后再對鍵值處理。由于抖動現象主要出現在按鍵按下后，采用延時方法可有效地減少按鍵的抖動現象。

2．2 BOOT模式的實現

為了滿足在復位有效期間對相應管腳進行配置，在復位無效時，使管腳進入高阻態。以其中一個管腳為例，采用Verilog語言，用如下語句實現該功能：

assign hd0=(tp4)?rst_hd0：1′bz；

／／復位有效期間，tp4為1，hd=rst_hdo，即為設定值；復位無效時，tp4=0，hd為高阻態。

圖4

    因為DSP自舉有特定的時間要求，在復位信號結束后，配置管腳的值必須至少保持25ns。通過對復位信號作一定的延時，可以滿足要求。采用CPLD將信號作一定的延時，并不能簡單地在信號后串接一些非門或其它門電路，因為開發軟件在綜合設計時會將這些門作為冗余邏輯處理，達不到延時的效果。所以采用高頻時鐘驅動一移位寄存器，對移位寄存器進行正確的設置后，輸出即為延時后的數據。語句如下：

always@(posedge eclkout2) //采用dsp的clkout=100MHz二分頻后作延時

begin

if(svs_rst_) ／／svs_rst_低電平，count始終置1010

begin

count=4′b1010；

end

else if(count==4′b0000) ／／0000則保持

begin

count=4′b0000；

end ／／svs_rst_高電平，count開始計數

else

begin

count=count+4′b0001； //記六次至0000

end

end

assign tp4=count［3］；

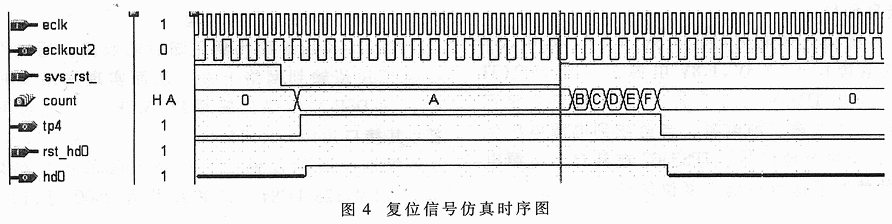

仿真效果如圖4所示。由仿真波形可見，CPLD的信號輸出完全符合DSP BOOT的兩個要求。

2．3 HPI口接口邏輯的實現

圖像壓縮編碼器通過DSP的HPI口與網絡模塊連接，實現圖像的網絡傳輸。TMS320C6202的HPI口是指其擴展總線的主機口接口部分。經過編碼器編碼后的MPEG-4圖像數據以幀為單位存放在DSP內部存儲器中，外部主機通過HPI口讀取?，F(xiàn)以MCF5272微處理器與HPI口通信為例進行說明。

圖5

    MCF5272將10／100MB以太網控制器和一個USB模塊等通信外圍設備結合起來，是一款高集成的ColdFire微處理器。詳見參考文獻［4］。

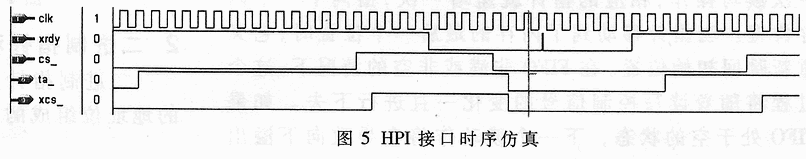

MCF5272與TMS320C6202連接采用異步從屬工作方式，MCF5272作為上行機，TMS320C6202作為從屬機。由MCF5272高位地址線模擬XCNL、XR_W信號，TMS320C6202的多功能串行口3工作在GPIO模式下模擬HINT信號，為MCF5272提供主機口中斷。本系統由CPLD——MAX7000編程實現兩者硬件接口。仿真后的時序如圖5所示，實驗證明可以滿足雙方時序要求，實現數據傳輸。

以上所討論的邏輯并不復雜，采用74系列在一定程度上說也可以完成。但是，采用CPLD具有以下優勢：體系結構和邏輯單元靈活、集成度高、適用范圍廣，因而采用CPLD的方案。?　在開發階段，通過硬件實現的控制信號往往不能確定，需要試驗驗證。而CPLD因其具有靈活性，逐漸成為DSP進行信號處理不可或缺的協處理器。將相關控制信號接人CPLD，只需通過簡單的編程即可實現各種需要的邏輯，避免了硬件上的改動，使硬件邏輯控制更加方便靈活，對類似設計具有普遍意義。文中討論的防抖動以及CPLD延時程序?qū)τ陬愃圃O(shè)計也有一定的借鑒意義。

本文介紹的CPLD在基于DSP的MPEG-4編碼壓縮模塊的系統中的應用實例，已通過下載驗證。應用在工程實踐中，結果表明該設計是方便靈活且正確有效的。
