UC3844是美國Unitrode公司（已被TI公司收購）生產的高性能電流型脈寬調制器（PWM）控制器。早期的PWM控制器是電壓控制型的，常用的電壓型PWM控制器有TL494、TL495、SG3524、SG3525等。電壓型PWM是指控制器按反饋電壓來調節輸出脈寬，電流型PWM是指控制器按反饋電流來調節輸出脈寬。

　　電流型PWM是在脈寬比較器的輸入端，直接用流過輸出電感線圈電流的信號與誤差放大器輸出信號進行比較，從而調節占空比，使輸出的電感峰值電流跟隨誤差電壓變化而變化。由于結構上有電壓環、電流環雙環系統，因此，無論開關電源的電壓調整率、負載調整率和瞬態響應特性都有提高，是目前比較理想的新型PWM控制器。

　　電流型PWM

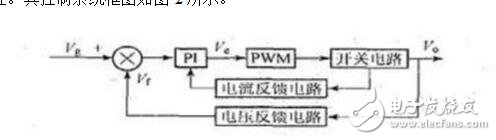

　　電流型PWM正是針對電壓PWM型的缺點發展起來的。它在原有的電壓環上增加了電流反饋環節，構成電壓電流雙閉環控制。內環為電流控制環，外環為電壓控制環。無論電流的變化，還是電壓的變化，都會使PWM輸出脈沖占空比發生變化。這種控制方式可改善系統的電壓調整率，提高系統的瞬態響應速度，增加系統的穩定性。其控制系統框圖如圖2所示。

　　電流型PWM控制的優點 如下：

　　a） 電壓調整率好。輸入電壓的變化立即引起電感電流的變化，電感電流的變化立即反映到電流控制回路而被抑制。不像電壓控制要經過輸出電壓反饋到誤差放大器，然后再調節的復雜過程，所以響應快。如果輸入電壓的變化是持續的，電壓反饋環也起作用，因而可以達到較高的線形調整率。

　　b） 負載調整率好。由于電壓誤差放大器可專門用于控制占空比，以適應負載變化造成的輸出電壓的變化，因而可大大改善負載調整率。

　　c） 系統穩定性好。從控制理論的角度講，電壓控制單閉環系統是一個無條件的二階穩定系統。而電流控制雙閉環系統是一個無條件的一階穩定系統，系統穩定性好。

　　電流型PWM控制芯片UC3844的基本原理

　　UC3844是電流型單端輸出式PWM，其最大占空比為50%，啟動電壓16V ，具有過壓保護和欠壓鎖定功能。當工作電壓大于34V時，穩壓管穩壓，使內部電路在小于34V電壓下可靠工作;當輸入電壓低于10V時，芯片被鎖定，控制器停止工作。其內部框圖和引腳圖如圖3所示。

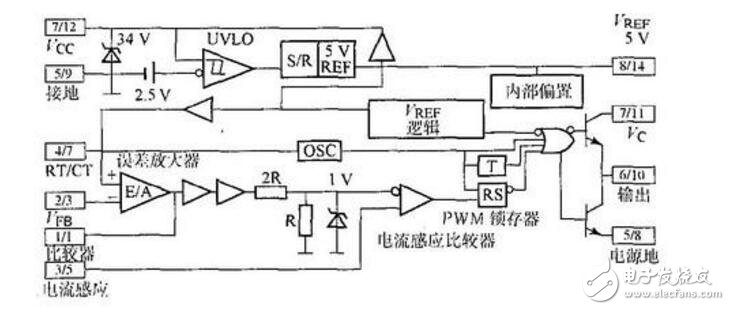

　　圖3 UC3844 內部框圖及引腳圖

　　在圖3中，反饋電壓和2.5V基準電壓之差，經誤差放大器E/A放大后作為門限電壓，與反饋電流經采樣后的電壓，一起送到電流感應比較器。當電流取樣電壓超過門限電壓后，比較器輸出高電平觸發RS 觸發器，然后經或非門輸出低電平，關斷功率管，并保持這種狀態直至振蕩器輸出脈沖到觸發器和或非門為止。這段時間的長短由振蕩器輸出脈沖寬度決定。PWM信號的上升沿由振蕩器決定，下降沿由功率開關管電流和輸出電壓共同決定。反轉觸發器限制PWM 的占空比調節范圍在0～50%之內.UC3844的振蕩工作頻率由引腳4與引腳8之間所接定時電阻RT、引腳4與地之間所接定時電容CT設定。計算公式為：f=1/T=RTCT/0.55=1.72RTCT。

　　引腳2是電壓反饋端，將取樣電壓加至E/A誤差放大器的反相輸入端，與同向輸入端的2.5V基準電壓進行比較，產生誤差電壓。利用內部E/A誤差放大器可以構成電壓環。引腳3是電流反饋端，電流取樣電壓由引腳3輸入到電流比較器。當引腳3 電壓大于1V時，輸出關閉。利用引腳3和電流比較器可以構成電流環。引腳1是補償端，外接阻容元件以補償誤差放大器的頻率特性。引腳8為5V基準電壓，帶載能力50 mA。引腳6為推挽輸出端，有拉、灌電流的能力。引腳5為公共端。引腳7為集成塊工作電源端，電壓范圍為8V～40V。

　　UC3844的輸出級為圖騰柱式電路，與SG3525的一端完全相同。輸出平均電流值為±200mA ，最大峰值電流±1A ，可直接驅動功率管。由于峰值電流自限，可以不要串入限流電阻。對于電流型控制芯片UC3844，使輸出驅動信號關斷的方法有兩種：一種是將引腳1電壓降至1V以下，另一種是將引腳3電壓升至1V以上。這兩種方法都是使電流比較器輸出高電平，PWM鎖存器復位， 關閉輸出端，直至下一個時鐘將PWM鎖存器置位為止。根據這一原理，可以控制引腳1 、3電壓的變化， 實現各種必要的保護。
