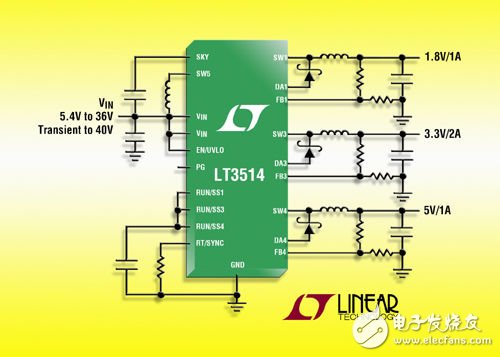

凌力爾特公司（Linear Technology Corporation）推出具100%占空比操作能力的三輸出、36V降壓型開關穩壓器LT3514。LT3514可從一個通道提供2A的連續輸出電流，另外兩個則為每通道1A而電壓可低至0.8V。該器件的輸入電壓范圍為3.2V至36V （最大值為40V），非常適用于需要多個輸出的汽車和工業應用。LT3514的獨特設計包括一個內置的升壓型穩壓器，從而使每個通道都能以100% 占空比工作，即使在輸入電壓低至3.2V時也不例外。這種架構使LT3514非常適合需要連續輸出調節的應用，例如汽車應用中的冷車發動以及停-啟操作。

　　LT3514的開關頻率可由用戶編程在250kHz至2.2MHz，且在整個頻率范圍內是可同步的，從而使設計師能優化效率，同時避開了關鍵的噪聲敏感頻段。其28引線4mm x 5mm QFN封裝和高開關頻率允許使用小型的外部電感器和電容器，可為多輸出應用提供占板面積緊湊和熱效率很高的解決方案。

　　LT3514采用一個內部3A開關和兩個1.45A開關進行降壓轉換，并用一個220mA開關實現內部升壓電路操作，在單個芯片中集成了必需的振蕩器、控制和邏輯電路。特殊的設計方法使該器件能在非常寬的輸入電壓范圍內提供高達88%的效率，同時LT3514的電流模式拓?fù)鋵?shí)現了快速瞬態響應和卓越的環路穩定性。反相開關降低了輸入紋波，而堅固的短路保護則提高了系統的可靠性。其他特點包括輸出電壓跟蹤、可編程欠壓閉鎖，以及電源良好引腳以指示所有輸出處于穩壓狀態。

　　LT3514采用耐熱性能增強型4mm x 5mm QFN-28封裝和TSSOP-24封裝。LT3514E的千片批購價為每片3.50美元。LT3514I經過測試，保證在-40℃至125℃的結溫范圍內工作，千片批購價為每片3.85美元。兩種版本均有現貨供應。

　　36V、三輸出2A+1A+1A （IOUT）、2.2MHz降壓型DC/DC轉換器

　　性能概要：LT3514

　　● 寬輸入范圍：3.2V至36V （最大值為40V）

　　● 一個2A輸出和兩個1A輸出

　　● 100%占空比工作

　　● 利用電阻器設置的恒定頻率

　　● 堅固的抗短路性能

　　● 寬SYNC范圍：250kHz至2.2MHz

　　● 反相開關降低紋波

　　● 800mV FB電壓

　　● 獨立的運行/軟起動引腳

　　● 具UVLO的停機模式

　　● 內部補償

　　● 過熱停機

　　● 纖巧的28引線（4mm x 5mm）耐熱性能增強型QFN和TSSOP-24封裝
