凌力爾特發布雙通道降壓型穩壓器LT3640，具上電復位和看門狗定時器

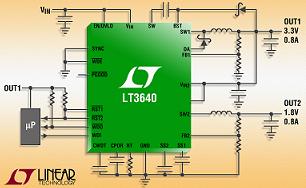

日前，凌力爾特公司 (Linear) 推出雙通道、電流模式降壓型開關穩壓器 LT3640，該器件具有上電復位和看門狗定時器。其 4V 至 35V 的輸入電壓范圍和可承受 55V 瞬態使該器件非常適用于汽車應用中常見的負載突降和冷車發動情況。LT3640 運用一種獨特的雙通道設計，有一個高輸入電壓 (4VIN 至 35VIN，55VIN 瞬態) 的非同步通道，該通道提供了 1.1A 輸出電流；器件還有一個更低輸入電壓 (2.5VIN 至 5.5VIN) 的同步通道，這個通道提供高達 0.9A 的連續輸出電流。盡管該器件允許每個通道有獨立的輸入，但是大多數應用將用高壓通道輸出為較低電壓的通道供電，從而提供雙輸出，同時優化效率和開關頻率。例如，用標稱的 12V 輸入和 2MHz 開關頻率，LT3640 可以通過其高壓通道在 600mA 時以 85% 的效率提供一個 3.3V 輸出，通過其較低電壓通道在 800mA 時以 87% 的副端轉換效率提供一個 1.8V 輸出。

集成的微處理器監察器功能支持諸如汽車電子控制單元等高可靠性應用。LT3640 每個通道都有一個上電復位定時器和一個共用的看門狗定時器。復位和看門狗超時時長是用外部電容器獨立地調節。嚴格的準確度規格和抗干擾性確保系統的可靠復位操作，而不會有錯誤觸發。LT3640 實現了一個開窗口看門狗定時器，用于監視其看門狗輸入引腳上聚集得過于緊密或過于松散的下降沿。

LT3640 的開關頻率從 350kHz 至 2.5MHz 是用戶可編程的，從而使設計師能夠優化效率，同時避開關鍵噪聲敏感頻段。類似地，其低的最短接通時間使該器件甚至在高降壓比時也能夠提供高開關頻率。例如，在輸入高達 16V 時，LT3640 可以利用 2MHz 開關頻率提供 3.3V 輸出，從而允許該器件避開諸如 AM 無線電等關鍵頻段， 同時最大限度地減小外部組件尺寸。LT3640 可以在其高壓通道上提供低至 1.26V 的輸出，以及在其低壓通道上提供低至 0.6V，從而使該器件能夠?yàn)樽钚乱淮⑻幚砥鞴╇?。其低紋波突發模式 (Burst Mode) 工作將靜態電流降至僅為 350μA，并且具有不到 15mVPK-PK 的輸出紋波，從而使該器件非常適用于諸如汽車或電信系統等應用，這類系統需要始終保持接通工作和最佳電池壽命。LT3640 的 4×5mm QFN-28 (或 TSSOP-28) 封裝和高開關頻率確保可使用小的外部電感器和電容器，從而提供一個占板面積緊湊和高熱效率解決方案。

以 1,000 片為單位批量購買，每片 LT3640EUFD 和 LT3640EFE 的價格分別為 3.50美元和 3.65 美元。LT3640IUFD 和 LT3640IFE 經過測試，保證在 -40～125℃的工作結溫范圍內運作，千片批購價分別為每片 3.89 美元和 4.06 美元。

35V(55V瞬態保護)、雙通道降壓型穩壓器具上電復位和看門狗定時器

性能概要：LT3640

·高壓降壓型穩壓器：

4V 至 35V 工作，OVLO 保護輸入至 55V

1.1A 輸出電流

·低壓同步降壓型穩壓器

2.5V 至 5.5V 輸入電壓范圍

0.9A 輸出電流

·在 2MHz 時的 16VIN 至 3.3VOUT 轉換

·可同步和可調的 350kHz 至 2.5MHz 開關頻率

·可編程上電復位定時器

·可編程窗口模式看門狗定時器

·低紋波 (15mVPK-PK) 突發模式工作，靜態電流 = 350μA

·對短路的堅固性

·可編程軟啟動

·低停機電流：IQ < 1μA

采用耐熱增強型 28 引線 (4×5mm) QFN 和 28 引線 TSSOP 封裝
