加利福尼亞州米爾皮塔斯 （MILPITAS， CA） – 2013 年 12 月 18 日 – 凌力爾特公司 （Linear Technology Corporation） 推出 LDO+? 系列的最新器件 LT3086，該器件提供了以前線性穩壓器所沒有的重要功能。該 40V、2.1A 低壓差線性穩壓器 （LDO） 具有電流監視 （利用可在外部設定的電流限值） 和溫度監視 （采用外部控制的熱限制溫度） 功能。LT3086 包括一個可編程電源良好狀態標記，提供電纜壓降補償，且易于并聯。LT308x LDO 系列器件的電流基準可提供不受輸出電壓影響的調節。

　　LT3086 具備 1.4V 至 40V 的輸入電壓范圍。單個電阻器在 0.4V 至 32V 范圍內設定輸出電壓，壓差電壓在 2.1A 時僅為 330mV。LT3086 實現了 0.1% 的電壓和負載調節 （不受輸出電壓影響）。經過微調的精準 50μA 電流基準之準確度為 ±1%，隨電壓、負載和溫度變化提供 ±2% 輸出電壓容限。由于該器件的單位增益電壓跟隨器架構，所以輸出電壓調節、帶寬、瞬態響應和噪聲 （40μVRMS） 均不受輸出電壓影響。

　　獨特的內部電路允許并聯多個 LT3086 以提供較高的負載電流和散熱量，而無需使用外部鎮流電阻器?？删幊屉娎|壓降補償可消除由于至負載的線路壓降引起之調節誤差。除了具備可編程門限的電源良好標記，輸出電流和溫度監視還提供了系統監視和診斷 / 調試功能。內部故障電路包括熱停機和折返電流限制。熱量限制和電流限制是外部可編程的。該器件的反向電池和反向電流保護增加了最終設計的堅固性。

　　LT3086 提供了多種耐熱性能增強型表面貼裝封裝，包括扁平 （0.75mm） 16 引線 4mm x 5mm DFN、16 引線耐熱性能增強型 TSSOP 和 7 引線 DD-Pak 封裝。在無散熱器的表面貼裝應用中，所有封裝的器件均消耗 2W。LT3086 還可提供 7 引線 TO-220 功率封裝以實現至散熱器的垂直安裝，從而獲得較高的功率耗散能力。E 和 I 級版本規定工作結溫范圍為 -40°C 至 +125°C。MP 級版本的規定工作結溫范圍則在 -55°C 至 +125°C。所有器件都有現貨供應，E 級版本的千片批購價為每片 3 美元。如需更多信息，請登錄 www.linear.com.cn/product/LT3086。

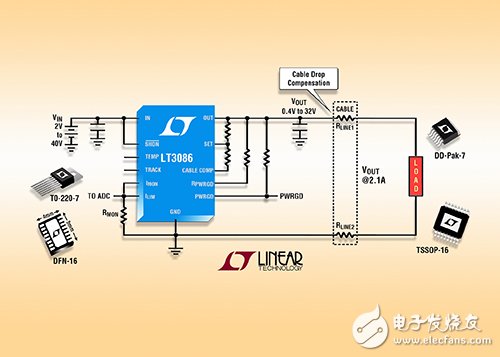

　　照片說明：40V、2.1A 低噪聲、低壓差線性穩壓器

　　性能概要：LT3086

　　· 寬輸入電壓范圍：1.4V 至 40V

　　· 單個電阻器設定輸出電壓：0.4V 至 32V

　　· 輸出電流：2.1A

　　· 在整個電壓、負載和溫度范圍內具有 ±2% 的容差

　　· 輸出電流監視器：IMON = IOUT/1000

　　· 具可編程熱量限制的溫度監視器

　　· 可編程電流限制

　　· 可編程電纜壓降補償

　　· 并聯多個器件以提供更大的電流

　　· 壓差電壓：330mV

　　· 由單個電容器對輸出進行軟起動并降低噪聲

　　· 低輸出噪聲：40μVRMS （10Hz 至 100kHz）

　　· 精準、可編程外部電流限制

　　· 具可編程門限的電源良好標記

　　· 陶瓷輸出電容器：最小 10μF （最小值）

　　· 停機時的靜態電流：《1μA

　　· 反向電池和反向電流保護

　　· 采用 4mm x 5mm 16 引線 DFN、16 引線 TSSOP、7 引線 DD-PAK 和 7 引線 TO-220 封裝
